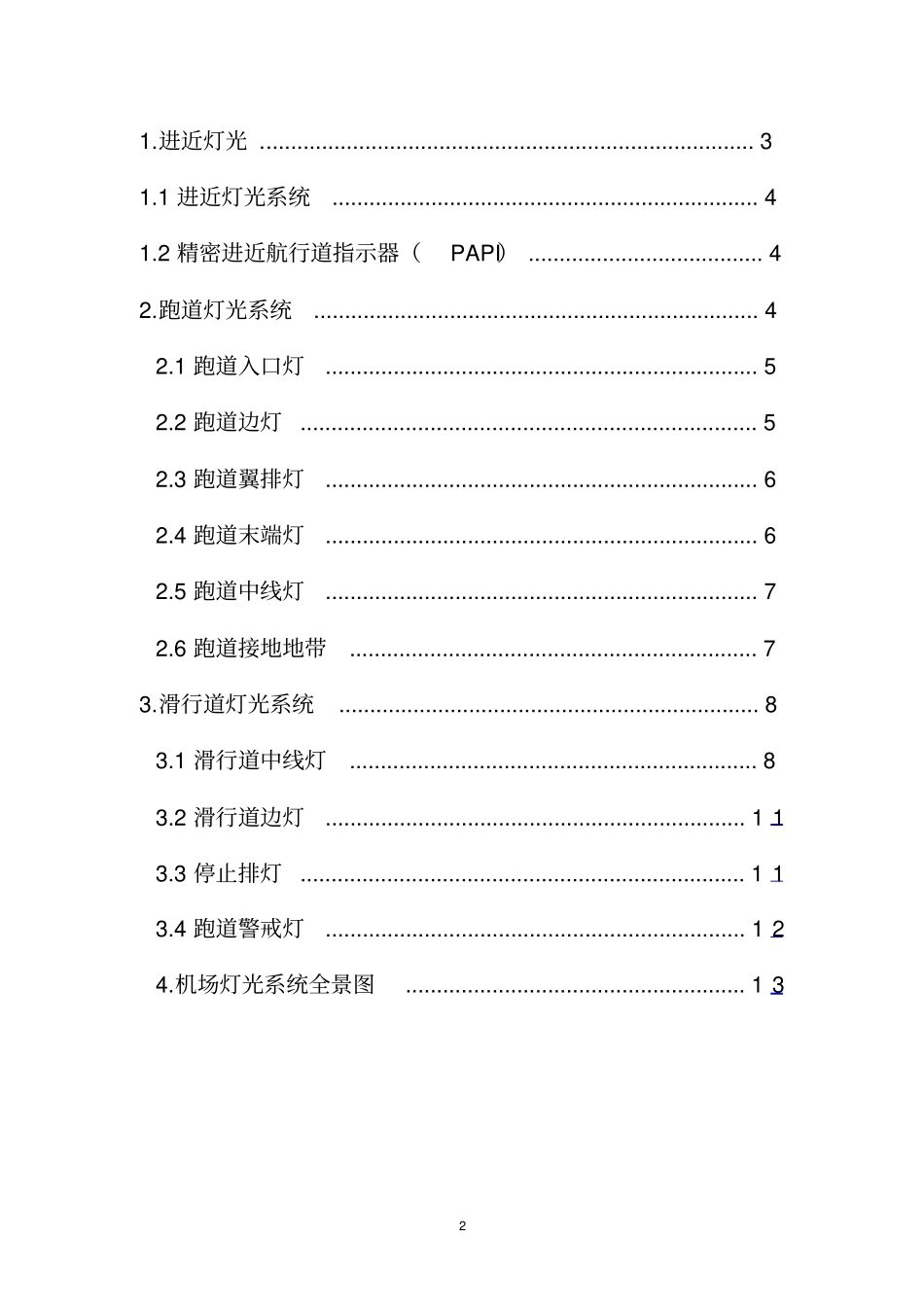

1CivilAviationUniversityofChina题目:机场助航灯光设计系统21.进近灯光................................................................................31.1进近灯光系统.....................................................................41.2精密进近航行道指示器(PAPI)......................................42.跑道灯光系统........................................................................42.1跑道入口灯......................................................................52.2跑道边灯..........................................................................52.3跑道翼排灯......................................................................62.4跑道末端灯......................................................................62.5跑道中线灯......................................................................72.6跑道接地地带..................................................................73.滑行道灯光系统....................................................................83.1滑行道中线灯..................................................................83.2滑行道边灯....................................................................113.3停止排灯........................................................................113.4跑道警戒灯....................................................................124.机场灯光系统全景图.......................................................1331.进近灯光1.1进近灯光系统进近灯光系统直辅助飞机进近和着陆过程的灯具。进近灯光系统分为简易进近光系统,Ⅰ类、Ⅱ类和Ⅱ类精密进近灯光系统。其中,简易进近灯光系统用于非仪表跑道和非精密进近跑道。如果该跑道近能见度良好或有其它目视助航设备提供足够的引导时可以不舍。其他三类精密进近灯光系统用于相对的精密进近跑道,如果白天能见度不好,进近灯光系统也能提供目视引导。此次设计我们使用的是Ⅲ类精密进近灯光系统Ⅲ类精密进近灯光系统由中线灯、横排灯和侧边灯组成,这三种灯均为排灯。中线灯必须由位于跑道中线延长线上,而且尽可能延伸到距跑道入口900m处的灯具组成。中线灯具的纵向间距必须为30m,最靠里的灯位于距跑道入口30m处。此外,本系统还必须有两行延伸到距跑道入口270m处的侧光灯以及两排横排灯,一排在距入口150m处,另一排在距入口300m处。Ⅲ类精密进近灯光系统靠近跑道入口第一个300m部分的中线灯必须由发可变白光的短排灯组成。当跑道入口内移300m或更多时,这部分的中线灯才可由发可变白光的单灯组成。短排灯的长度必须至少4m当短排灯是由近似点光源组成时,灯具必须以不大于1.5m的间距均匀分布。距跑道入口的300m以外的中线灯比居于第一个300m部分是相同的短排灯,或者是在中线的中间300m部分为双灯光源,在中线的外端300m部分为三灯光源。以上灯具必须发可变白光。如果距跑道入口300m以外的中线灯为短排灯,每个300m以外的短排灯必须加一个电容放电灯(除非在考虑了本灯光系统的特性和气象条件的性质后认为无此必要可以不加)。每个电容放电灯必须每秒闪光两次,从最外端的得灯向着入口逐个顺序闪光直到系统中最前面的灯。电路设计必须使得放电灯与进近灯光系统中其它的灯分开运行。侧边灯的灯具必须位于中线的良策,其纵向间距与中线灯的纵向间距相等。第一个短排灯设于距入口30m处。两行侧边灯最靠近中线的灯具之间的横向间距必须介于15m和22.5m之间,最好是18m。但是在任何情况下它必须与接地地带灯的横向间距相同。设在距跑道入口150m处的横排灯必须填满中线灯和侧边灯之间的空隙。设4在距跑道入口300m处的横排灯必须由中线向两侧各伸出15m距离。侧边灯必须由发红光的短排灯组成。每一侧边短排灯的长度和灯间距与接地地带灯的短排灯的长度和灯间距相同。构成横排灯的灯具必须是发可变白光的恒定发光灯。灯具必须以不大于2.7m的间距均匀布置。红色灯...
