水泥的基本性能VIP专享VIP免费

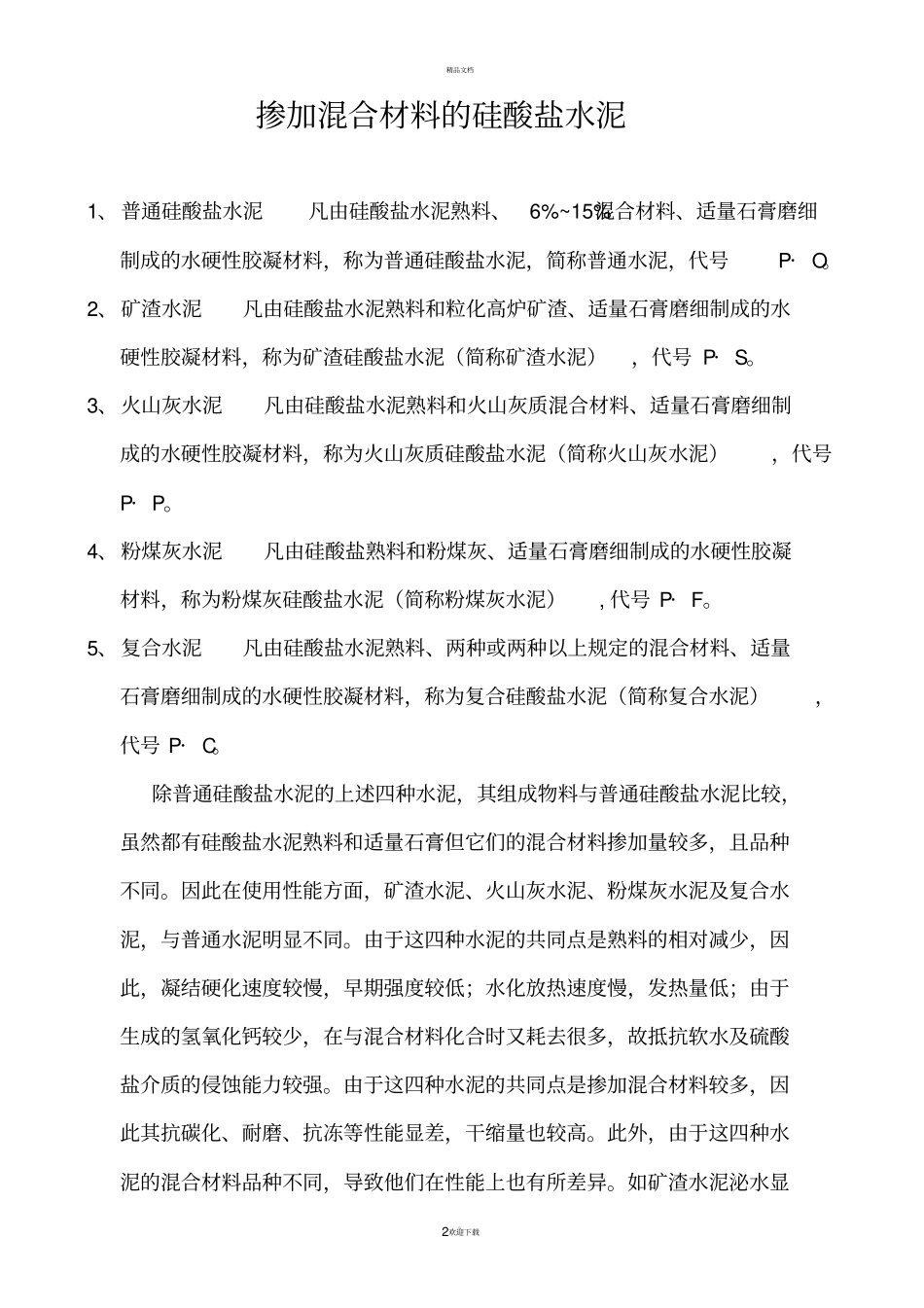

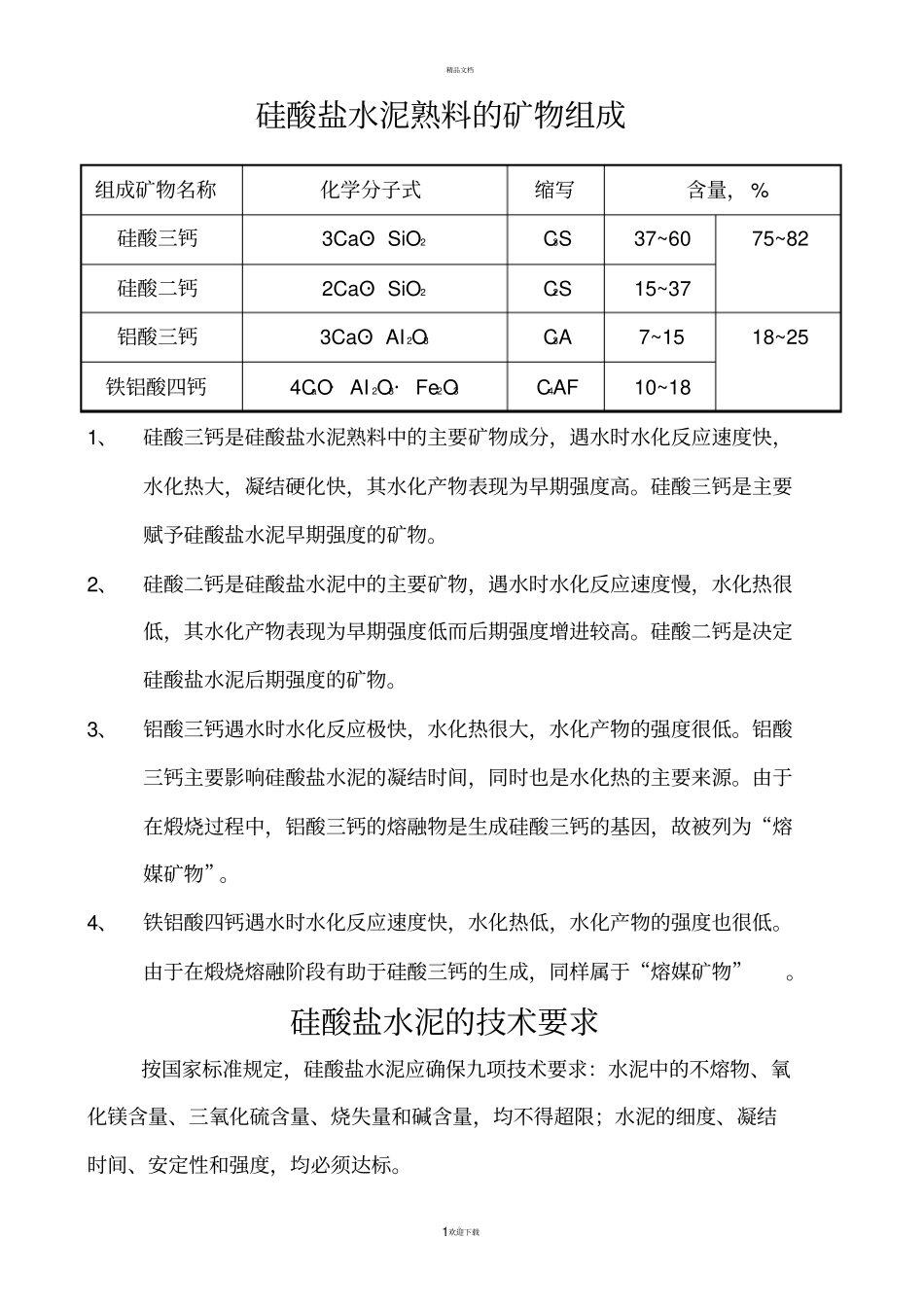

精品文档。1欢迎下载硅酸盐水泥熟料的矿物组成组成矿物名称化学分子式缩写含量，%硅酸三钙3CaO·SiO2C3S37~6075~82硅酸二钙2CaO·SiO2C2S15~37铝酸三钙3CaO·AI2O3C3A7~1518~25铁铝酸四钙4CaO·AI2O3·Fe2O3C4AF10~181、硅酸三钙是硅酸盐水泥熟料中的主要矿物成分，遇水时水化反应速度快，水化热大，凝结硬化快，其水化产物表现为早期强度高。硅酸三钙是主要赋予硅酸盐水泥早期强度的矿物。2、硅酸二钙是硅酸盐水泥中的主要矿物，遇水时水化反应速度慢，水化热很低，其水化产物表现为早期强度低而后期强度增进较高。硅酸二钙是决定硅酸盐水泥后期强度的矿物。3、铝酸三钙遇水时水化反应极快，水化热很大，水化产物的强度很低。铝酸三钙主要影响硅酸盐水泥的凝结时间，同时也是水化热的主要来源。由于在煅烧过程中，铝酸三钙的熔融物是生成硅酸三钙的基因，故被列为“熔媒矿物”。4、铁铝酸四钙遇水时水化反应速度快，水化热低，水化产物的强度也很低。由于在煅烧熔融阶段有助于硅酸三钙的生成，同样属于“熔媒矿物”。硅酸盐水泥的技术要求按国家标准规定，硅酸盐水泥应确保九项技术要求：水泥中的不熔物、氧化镁含量、三氧化硫含量、烧失量和碱含量，均不得超限；水泥的细度、凝结时间、安定性和强度，均必须达标。精品文档。2欢迎下载掺加混合材料的硅酸盐水泥1、普通硅酸盐水泥凡由硅酸盐水泥熟料、6%~15%混合材料、适量石膏磨细制成的水硬性胶凝材料，称为普通硅酸盐水泥，简称普通水泥，代号P·O。2、矿渣水泥凡由硅酸盐水泥熟料和粒化高炉矿渣、适量石膏磨细制成的水硬性胶凝材料，称为矿渣硅酸盐水泥（简称矿渣水泥），代号P·S。3、火山灰水泥凡由硅酸盐水泥熟料和火山灰质混合材料、适量石膏磨细制成的水硬性胶凝材料，称为火山灰质硅酸盐水泥（简称火山灰水泥），代号P·P。4、粉煤灰水泥凡由硅酸盐熟料和粉煤灰、适量石膏磨细制成的水硬性胶凝材料，称为粉煤灰硅酸盐水泥（简称粉煤灰水泥）,代号P·F。5、复合水泥凡由硅酸盐水泥熟料、两种或两种以上规定的混合材料、适量石膏磨细制成的水硬性胶凝材料，称为复合硅酸盐水泥（简称复合水泥），代号P·C。除普通硅酸盐水泥的上述四种水泥，其组成物料与普通硅酸盐水泥比较，虽然都有硅酸盐水泥熟料和适量石膏但它们的混合材料掺加量较多，且品种不同。因此在使用性能方面，矿渣水泥、火山灰水泥、粉煤灰水泥及复合水泥，与普通水泥明显不同。由于这四种水泥的共同点是熟料的相对减少，因此，凝结硬化速度较慢，早期强度较低；水化放热速度慢，发热量低；由于生成的氢氧化钙较少，在与混合材料化合时又耗去很多，故抵抗软水及硫酸盐介质的侵蚀能力较强。由于这四种水泥的共同点是掺加混合材料较多，因此其抗碳化、耐磨、抗冻等性能显差，干缩量也较高。此外，由于这四种水泥的混合材料品种不同，导致他们在性能上也有所差异。如矿渣水泥泌水显精品文档。3欢迎下载著，制品的抗渗性差，而火山灰水泥的需水量较大，制品的抗渗性好；矿渣水泥、特别是火山灰水泥的干缩性差，而粉煤灰水泥有一定的抗裂性；复合水泥的性质，则因掺加混合材料的种类、比例不同而异。五种水泥的特性和适用范围硅酸盐水泥普通水泥矿渣水泥火山灰水泥粉煤灰水泥特性1、快硬早强2、水化热较高3、抗冻性较好4、耐热性较差5、耐腐蚀性较差1、早期强度较高2、水化热较大3、耐冻性好4、耐热性较差5、耐腐蚀与耐水性较差1、早期强度低后期强度增长较快2、水化热较低3、耐热性较好4、耐硫酸盐侵蚀和耐水性较好5、抗冻性差6、易泌水7、干缩性大1、抗渗性较好2、耐热性较差3、不易泌水其他同矿渣水泥1、干缩性较小、抗裂性较好2、抗碳化能力差其他同火山灰水泥适用范围快硬早强的工程、配制高强度等级的混凝土、预应力构件、地下工程的喷射里衬等一般土建工程中混凝土及预应力钢筋混凝土结构、受反复冰冻作用的结构、拌制高强度混凝土1、高温车间和有耐热要求的混凝土结构2、大体积混凝土结构3、蒸汽养护的混凝土构件4、地上、地下和水中的一般混凝土结构5、有抗硫酸盐侵蚀要求的一般工程1、地下、水中大体积混凝土结构和有抗渗要求的混凝土结构2、蒸汽养护的...
