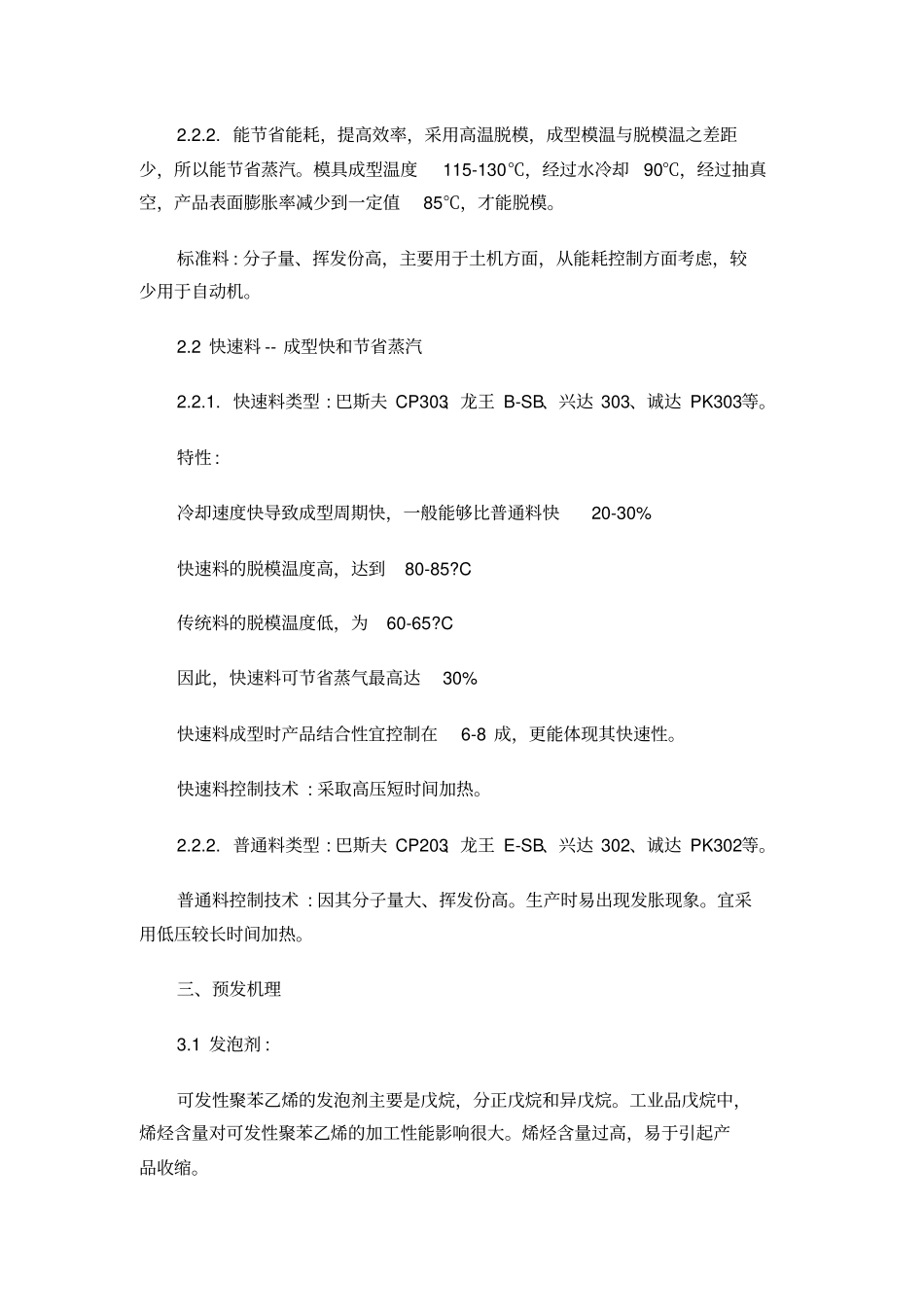

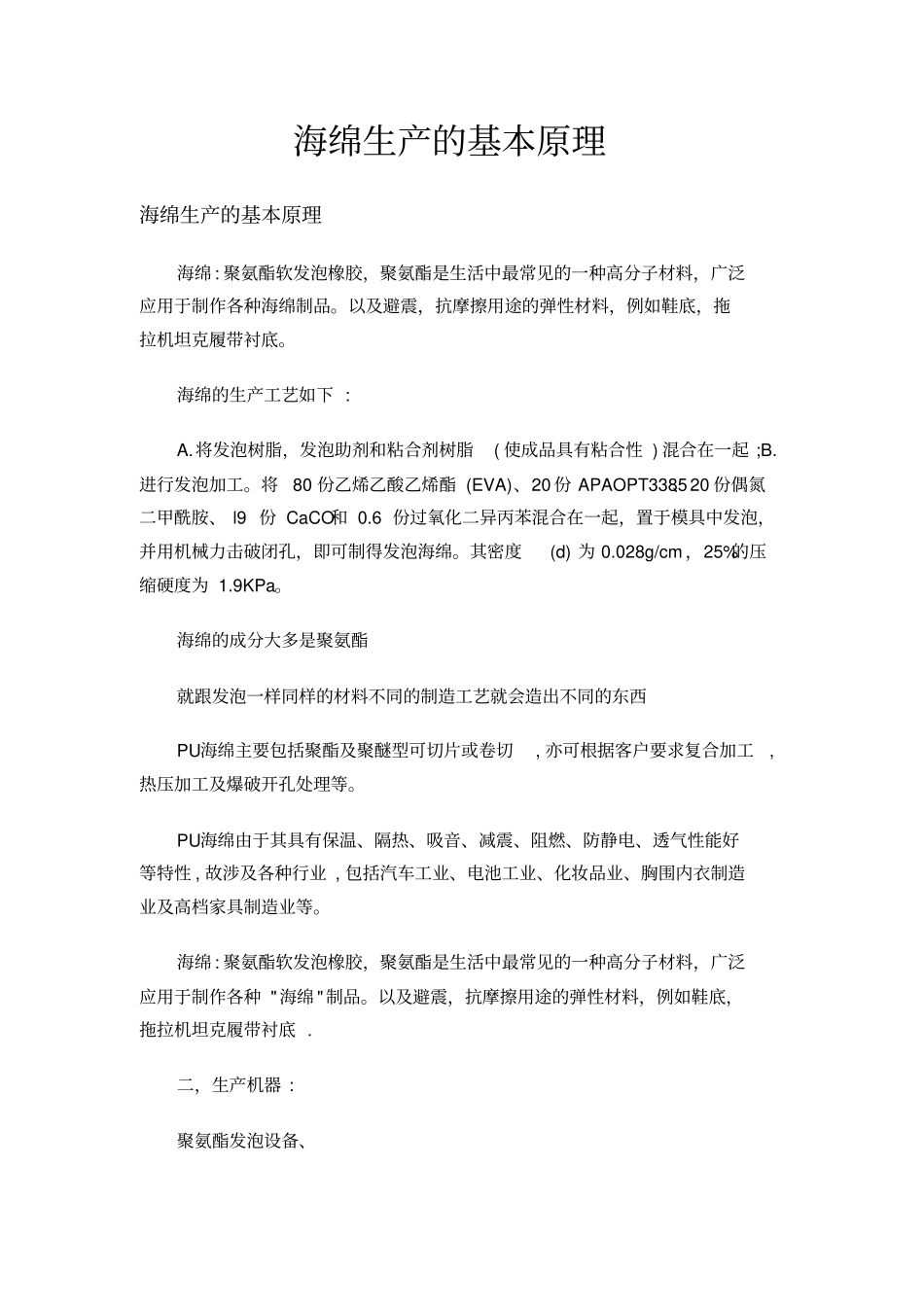

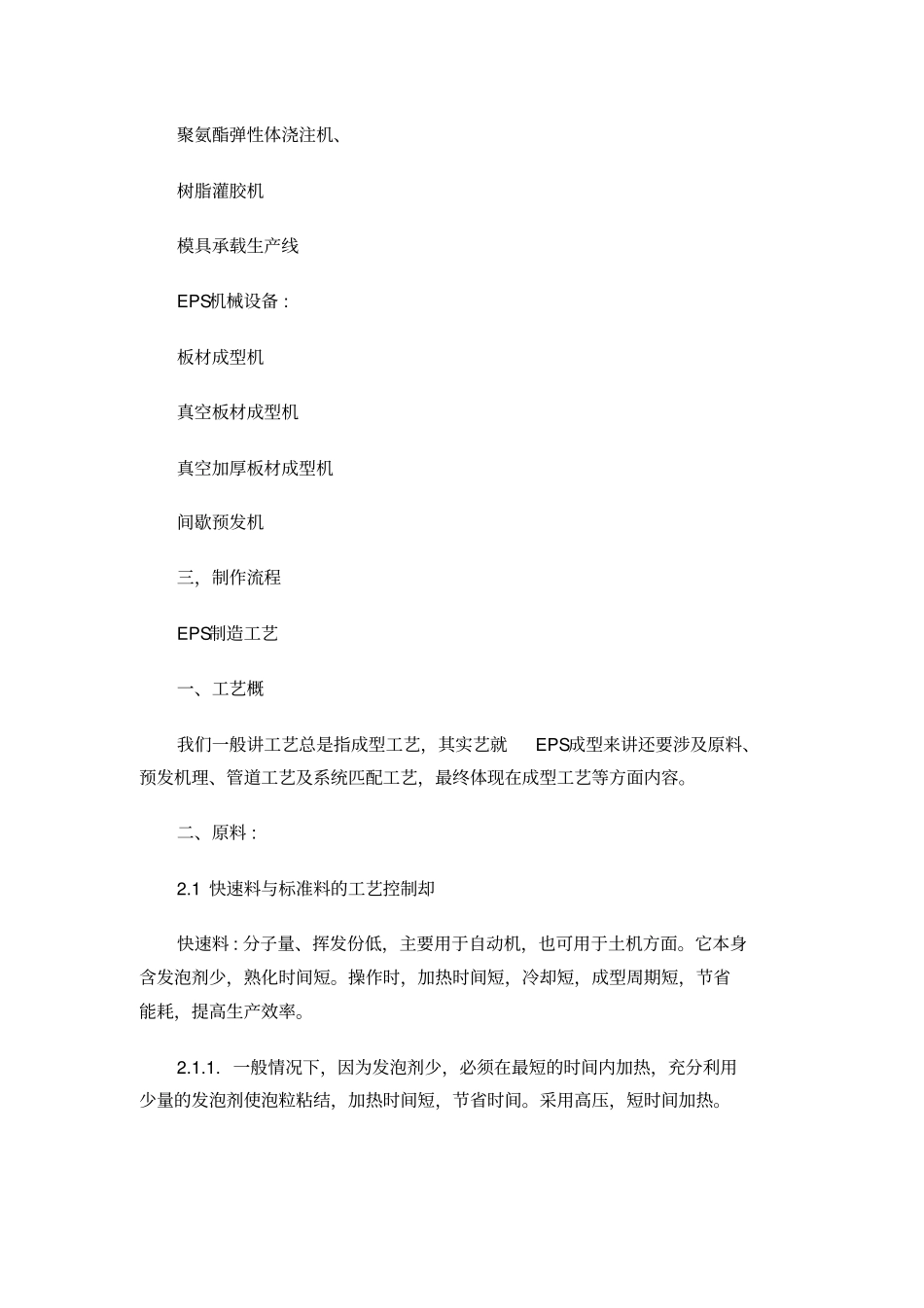

海绵生产的基本原理海绵生产的基本原理海绵:聚氨酯软发泡橡胶，聚氨酯是生活中最常见的一种高分子材料，广泛应用于制作各种海绵制品。以及避震，抗摩擦用途的弹性材料，例如鞋底，拖拉机坦克履带衬底。海绵的生产工艺如下:A.将发泡树脂，发泡助剂和粘合剂树脂(使成品具有粘合性)混合在一起;B.进行发泡加工。将80份乙烯乙酸乙烯酯(EVA)、20份APAOPT3385、20份偶氮二甲酰胺、l9份CaCO和0.6份过氧化二异丙苯混合在一起，置于模具中发泡，并用机械力击破闭孔，即可制得发泡海绵。其密度(d)为0.028g/cm，25%的压缩硬度为1.9KPa。海绵的成分大多是聚氨酯就跟发泡一样同样的材料不同的制造工艺就会造出不同的东西PU海绵主要包括聚酯及聚醚型可切片或卷切,亦可根据客户要求复合加工,热压加工及爆破开孔处理等。PU海绵由于其具有保温、隔热、吸音、减震、阻燃、防静电、透气性能好等特性,故涉及各种行业,包括汽车工业、电池工业、化妆品业、胸围内衣制造业及高档家具制造业等。海绵:聚氨酯软发泡橡胶，聚氨酯是生活中最常见的一种高分子材料，广泛应用于制作各种"海绵"制品。以及避震，抗摩擦用途的弹性材料，例如鞋底，拖拉机坦克履带衬底.二，生产机器:聚氨酯发泡设备、聚氨酯弹性体浇注机、树脂灌胶机模具承载生产线EPS机械设备:板材成型机真空板材成型机真空加厚板材成型机间歇预发机三，制作流程EPS制造工艺一、工艺概我们一般讲工艺总是指成型工艺，其实艺就EPS成型来讲还要涉及原料、预发机理、管道工艺及系统匹配工艺，最终体现在成型工艺等方面内容。二、原料:2.1快速料与标准料的工艺控制却快速料:分子量、挥发份低，主要用于自动机，也可用于土机方面。它本身含发泡剂少，熟化时间短。操作时，加热时间短，冷却短，成型周期短，节省能耗，提高生产效率。2.1.1.一般情况下，因为发泡剂少，必须在最短的时间内加热，充分利用少量的发泡剂使泡粒粘结，加热时间短，节省时间。采用高压，短时间加热。2.2.2.能节省能耗，提高效率，采用高温脱模，成型模温与脱模温之差距少，所以能节省蒸汽。模具成型温度115-130℃，经过水冷却90℃，经过抽真空，产品表面膨胀率减少到一定值85℃，才能脱模。标准料:分子量、挥发份高，主要用于土机方面，从能耗控制方面考虑，较少用于自动机。2.2快速料--成型快和节省蒸汽2.2.1.快速料类型:巴斯夫CP303、龙王B-SB、兴达303、诚达PK303等。特性:冷却速度快导致成型周期快，一般能够比普通料快20-30%快速料的脱模温度高，达到80-85?C传统料的脱模温度低，为60-65?C因此，快速料可节省蒸气最高达30%快速料成型时产品结合性宜控制在6-8成，更能体现其快速性。快速料控制技术:采取高压短时间加热。2.2.2.普通料类型:巴斯夫CP203、龙王E-SB、兴达302、诚达PK302等。普通料控制技术:因其分子量大、挥发份高。生产时易出现发胀现象。宜采用低压较长时间加热。三、预发机理3.1发泡剂:可发性聚苯乙烯的发泡剂主要是戊烷，分正戊烷和异戊烷。工业品戊烷中，烯烃含量对可发性聚苯乙烯的加工性能影响很大。烯烃含量过高，易于引起产品收缩。EPS发泡剂含量并不是越高越好。标准:4.8-7%(≤6.8%)一般正常在5%左右。发泡剂含量过高:预发泡体开花，不均，变形开裂。发泡剂含量过低:发泡倍率降低，加热时间过长，成型过程中EPS珠粒之间粘结性差，产品易收缩和掉粒等3.2预发原理:预发泡过程中，含有发泡剂的珠粒在80℃以前，并不会发泡，只是珠粒中的发泡剂向外扩散，此时珠粒还不会膨胀。当温度大于80℃，珠粒开始软化，分布在它内部的发泡剂受热，气化产生压力，导致珠粒开始膨胀并形成互不连通的泡孔。同时，蒸汽也渗入到这些泡孔中，增加了孔中总压力。随着时间的推移，蒸汽不断深入，压力也不断增大，珠粒的体积也不断增大，这一过程一直持续下去，体积膨胀可以维持到泡孔薄壁破裂为止。由此可见，在予发泡过程中，蒸汽不断渗透，增大孔内的总压力是很重要的，可以这样比方:发泡剂开孔，蒸汽扩孔。要使蒸汽进入泡孔的速度大于发泡剂从泡孔中逸出的速度，发泡剂在泡孔中来不及完全逸出，聚合物就牵伸呈橡胶状态，其强度足以平衡内部的压力，从而使珠粒予发泡。这就是PS...
