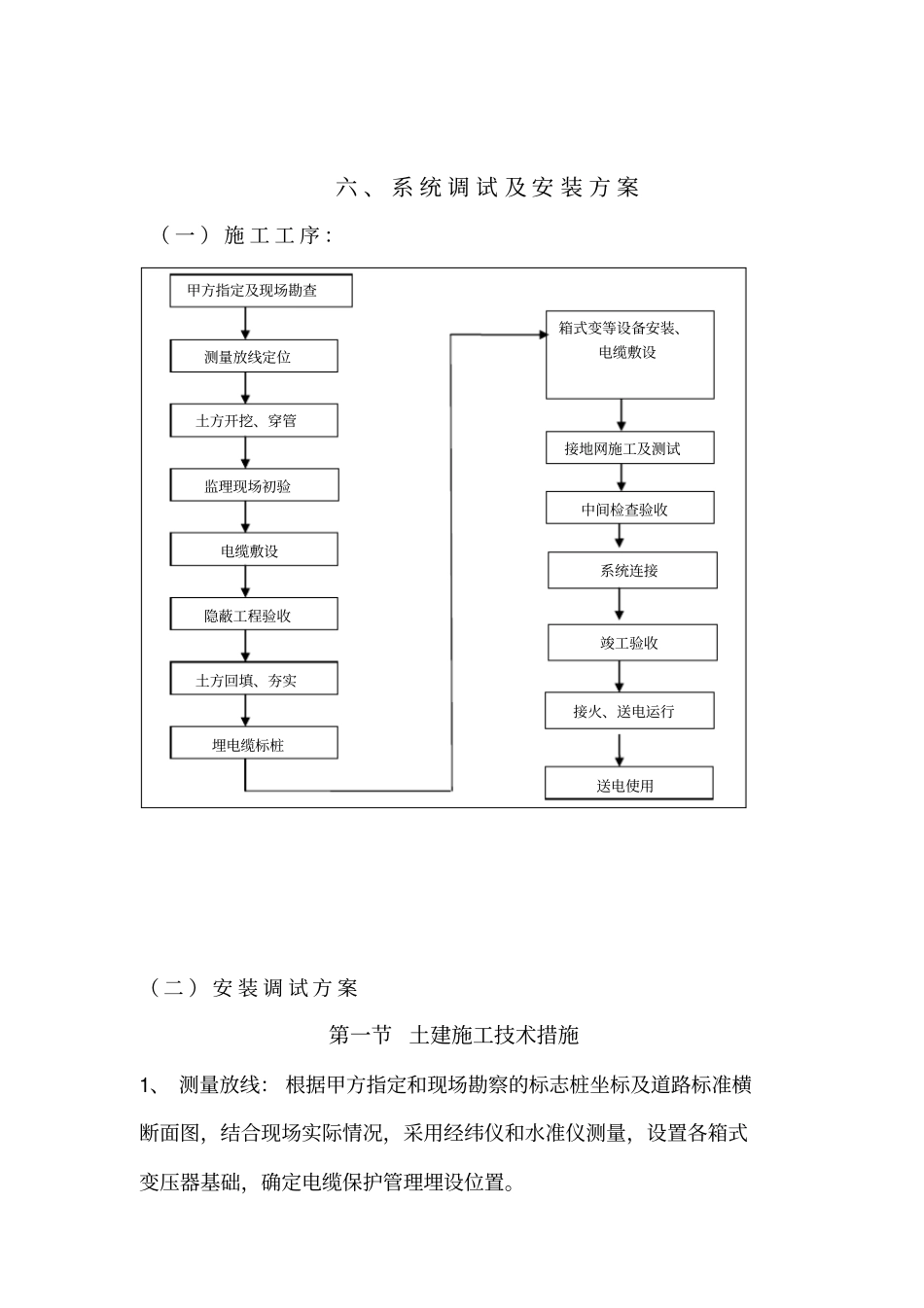

六、系统调试及安装方案（一）施工工序：（二）安装调试方案第一节土建施工技术措施1、测量放线：根据甲方指定和现场勘察的标志桩坐标及道路标准横断面图，结合现场实际情况，采用经纬仪和水准仪测量，设置各箱式变压器基础，确定电缆保护管理埋设位置。甲方指定及现场勘查测量放线定位土方开挖、穿管监理现场初验电缆敷设隐蔽工程验收土方回填、夯实埋电缆标桩箱式变等设备安装、电缆敷设接地网施工及测试中间检查验收送电使用接火、送电运行系统连接竣工验收2、基础及开挖挖土时应垂直开挖，不可上宽下窄，也不能掏空挖掘。挖出的土放在距沟边0.3米的两侧。如遇有坚石、砖块和腐植土则应清除，换填松软土壤。电缆沟的挖掘深度一般为800mm，还须保证电缆敷设后的弯曲半径不小于规定值。电缆接头的两端，要挖出备用电缆的余留坑。如地面标高不能确定，为防止现场施工时损伤电缆，沟深应加大到1.2-1.50米左右。第二节设备安装工艺一、施工准备1、熟悉图纸资料,对图纸中选用的电气设备和主要材料等进行统计,注意图纸设计提出的施工要求。2、施工机具、材料准备。3、考虑与主体工程和其他工程的配合问题,确定施工方法。4、施工技术交底,施工前要认真听取设计及工程技术人员的技术交底、弄清技术要求、技术标准和施工方法。5、熟悉有关电力工程的技术规范。6、设备开箱检查：设备应有产品出厂合格证明，产品的技术文件应齐全；设备应有名牌，型号规格应与设计相符合，附件、备件应齐全完好；作好电气交接试验，保证电器设备符合工程设计要求。二、接地制作附属设施安装工艺1、基础型钢敷设1）基础型钢严格按图纸和规范要求敷设，由专业焊工操作，确保焊接工艺满足公司质量体系作业文件“焊接工艺操作文件”要求，基础型钢敷设须达验收规范（GB50171-2006）第2.0.1条要求，并作防腐处理。2）设备安装用的紧固件（除地脚螺栓外）应全部采用镀锌制品。设备基础型钢安装其允许偏差应符合下表：基础型钢安装的允许偏差项目允许偏差mm/mmm/全长不直度15不平度15位置偏差及不平行度53）基础型钢安装后，其顶部宜高出抹平地面10mm，基础型钢应有明显的可靠接地。2、接地网敷设扁钢搭接长度不小于100毫米，至少焊接三个棱边,焊接处作防腐处理。焊接工艺达公司质量体系作业文件“焊接工艺操作文件”要求。配电室接地电阻须小于4Ω，接地网施工的焊接工作由专业人员焊接操作。三、配电室设备安装工艺1、设备到场后，应有甲方、监理、施工单位三方会同进行外观检查：所有附件应齐全，无锈蚀及季节损伤；所有连接螺栓齐全，固定良好。2、设备经检验合格方可进行安装。3、设备卸车及垂直运输时，吊车（导链）应缓慢起吊，起吊钢丝绳应系在吊耳上，起吊过程中应避免冲击及振动。4、设备就位采用液压车、移动龙门吊架，施工中应专人指挥，施工人员协调一致，并相互提醒，确保安全。5、变压器中性点及外壳同时与接地网相连，其接地电阻不大于4欧姆。四、二次线连接工艺1、检查电缆型号、规格、长度是否与领用计划相符,电缆外观应无损伤，2、按照电缆清册正确敷设电缆，电缆外观应无损伤，绝缘良好3、电缆敷设应整齐、美观、其弯曲半径符合规程要求第三节电力电缆安装工艺一、电力电缆安装工程重点和难点1、施工人员熟悉施工图，明确设计电缆走向。2、敷设前应按设计和实际路径计算每根电缆的长度,合理安排电缆敷设。3、电力电缆在终端头应留有备用长度。4、电力电缆的相序核对正确，并及时装设清晰标志牌。5、电力电缆穿入管道时,管道内部应无积水,且无杂物堵塞。6、穿入管中电缆的数量应符合设计要求;交流单芯电缆不得单独穿管内。7、金属电缆管连接应牢固,密封应良好,两管口应对准;金属电缆管不宜直接对焊。8、引至设备的电缆管管口位置,应便于与设备连接并不妨碍设备拆装和进出。并列敷设的电缆管管口应排列整齐。二、电力电缆安装工艺的技术标准、质量标准1、电缆敷设按GB50168-2006第五章第一节、二节、三节标准敷设。2、低压配电屏及端子箱体的安装按GB50171-2006第二章标准执行。3、端子排的安装按GB50171-2006第三章3.0.2条标准执行。4、二次电缆头的制作按GB50171-2006第四章4.0.4标准执行。三...
