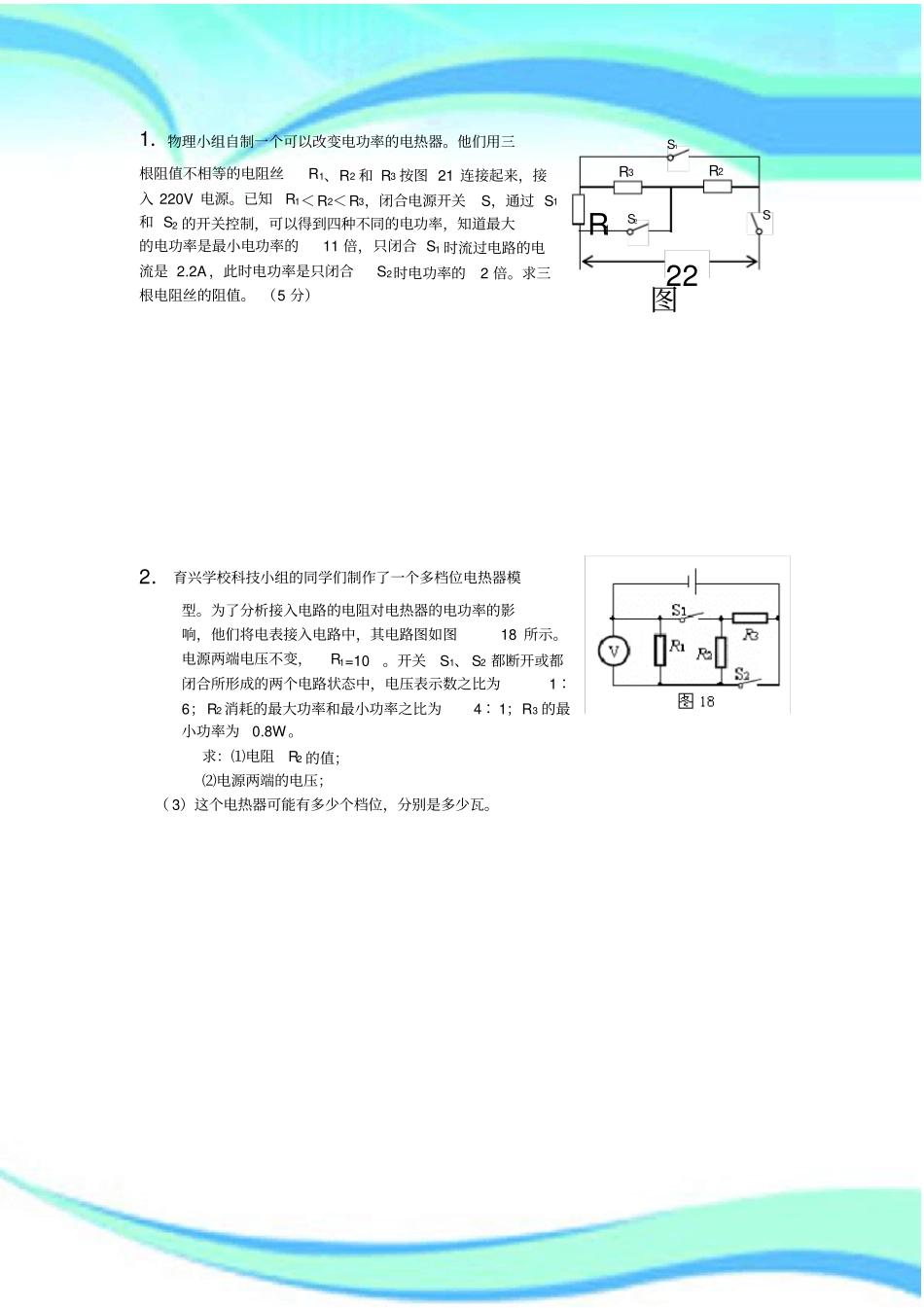

电学极值问题汇总————————————————————————————————作者：————————————————————————————————日期：1．物理小组自制一个可以改变电功率的电热器。他们用三根阻值不相等的电阻丝R1、R2和R3按图21连接起来，接入220V电源。已知R1＜R2＜R3，闭合电源开关S，通过S1和S2的开关控制，可以得到四种不同的电功率，知道最大的电功率是最小电功率的11倍，只闭合S1时流过电路的电流是2.2A，此时电功率是只闭合S2时电功率的2倍。求三根电阻丝的阻值。（5分）2．育兴学校科技小组的同学们制作了一个多档位电热器模型。为了分析接入电路的电阻对电热器的电功率的影响，他们将电表接入电路中，其电路图如图18所示。电源两端电压不变，R1=10。开关S1、S2都断开或都闭合所形成的两个电路状态中，电压表示数之比为1∶6；R2消耗的最大功率和最小功率之比为4∶1；R3的最小功率为0.8W。求：⑴电阻R2的值；⑵电源两端的电压；（3）这个电热器可能有多少个档位，分别是多少瓦。R1图S22R3R2S1S23．育兴学校科技小组的同学们制作了一个多档位电热器模型。为了分析接入电路的电阻对电热器的电功率的影响，他们将电表接入电路中，其电路图如图24所示。当只闭合开关S1时，电压表的示数为U1，电阻R3消耗的电功率为P3；当只闭合开关S2时，电压表的示数为U2，电阻R3消耗的电功率为P3′，测得此时电阻R2消耗的电功率为1.6W。已知2U1＝U2，P3=4P3′，电源两端电压保持不变。（1）请你计算出电阻R1与电阻R2的比值。（2）当开关S1、S2、S3分别处于什么状态时，电路消耗的电功率最大，请你计算出这个电功率。4．如图20所示的电路，电源电压保持不变。只闭合S1和S3时，电流表的示数为I1；断开S1，闭合S2、S3和S4时，电流表的示数为I2；当闭合S1、S4，断开S2和S3，电阻R3消耗的功率为10W，已知I1∶I2＝2∶3，R3＝2R2，计算：(1)R1与R2的比值；（2）该电路消耗的最大电功率．R1R2R3S3S1S2A图20S45．如图26所示电路总电压不变。只闭合开关S3，滑动变阻器的滑片P在最左端时，电路消耗总功率为10W，电流表的示数为I1；只断开开关S1，滑片P移至最右端时，电流表的示数为I2，电压表的示数为U1；只闭合开关S1，滑片P仍在最右端时，电压表示数为U2。若I1∶I2＝5∶3，U1∶U2＝2∶3。求：上述三个状态中，电路消耗总功率的最小值。6．如图29所示，电源电压保持不变，断开开关S3，分别只闭合开关S1和只闭合开关S2时，电阻R1和R2两端的电压之比为4∶3，电阻R3消耗的电功率之比为4∶9，电路中的电流分别为I和I’。只闭合开关S2时，电阻R3消耗的电功率为P3’=100W。求：(1)只闭合开关S1和只闭合开关S2时,电路中的电流比I∶I’；（2）R1和R2的电阻比；（3）电路消耗的最大总电功率。图7．在图24所示电路中，电源电压6V恒定，电流表的量程为0～0.6A，电压表的量程为0～3V，灯L1和L2的规格分别为“6V1.8W”和“6V1.2W”，滑动变阻器R的规格为“50Ω1.5A”，不计温度对灯丝电阻的影响。求：(1)灯泡L1和L2的电阻各多大？(2)滑动变阻器的滑片P放在a端时，闭合开关S1、S2、S3后，电压表和电流表的读数是多少?（3）若两灯中只允许一盏灯工作，且要求电路元件安全使用，在滑片移动过程中，整个电路消耗的最小电功率?(5分)8．将电阻R0与电阻R1串联后接在电压不变的电源两端，R1的功率为P1；将电阻R0与电阻R2串联后接在同一电源两端，R2的功率为P2．下列说法正确的是A．如果R1＝R2，则一定有P1＝P2B．如果R1＞R2，则可能P1＜P2C．如果R1＞R2，则一定有P1＜P2D．如果R1R2＝R02，则一定有P1＝P2图9．在图22所示电路中，电源电压6V恒定，电流表的量程为0～0.6A，电压表的量程为0～3V，灯L1和L2的规格分别为“6V1.8W”和“6V1.2W”，滑动变阻器R的规格为“50Ω1.5A”，不计温度对灯丝电阻的影响．求：(1)滑动变阻器的滑片P放在a端时，闭合开关S1、S2、S3后，电压表和电流表的读数是多少?(2)若两灯中只允许一盏灯工作，且要求电路元件安全使用，在滑片移动过程中，整个电路至少消耗多少电功率?（5分）10．如图9电路中，电源两端电压保持不变，a，b是滑动变阻器的两个端点，R2＝20Ω，灯L...
