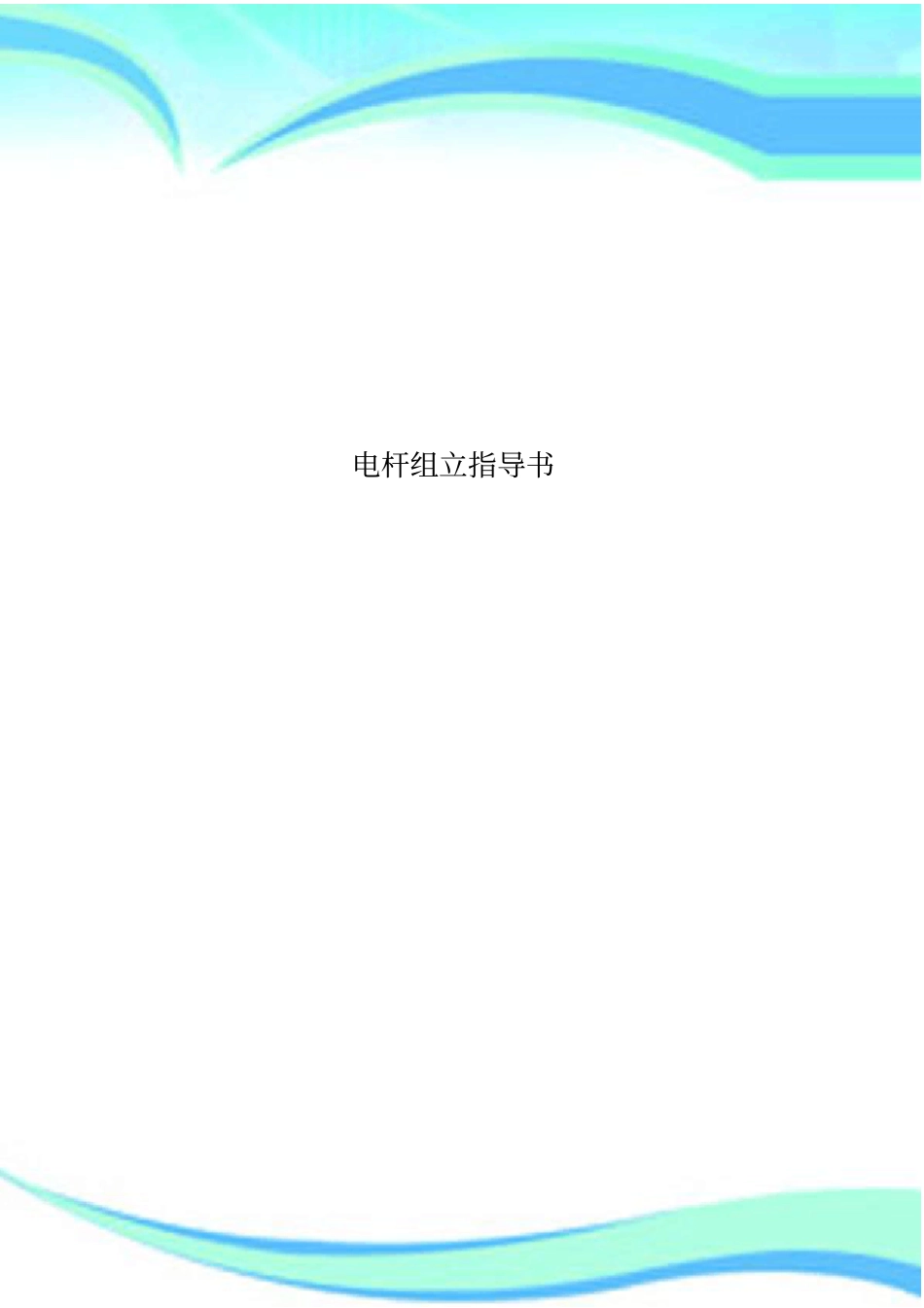

电杆组立指导书VIP免费

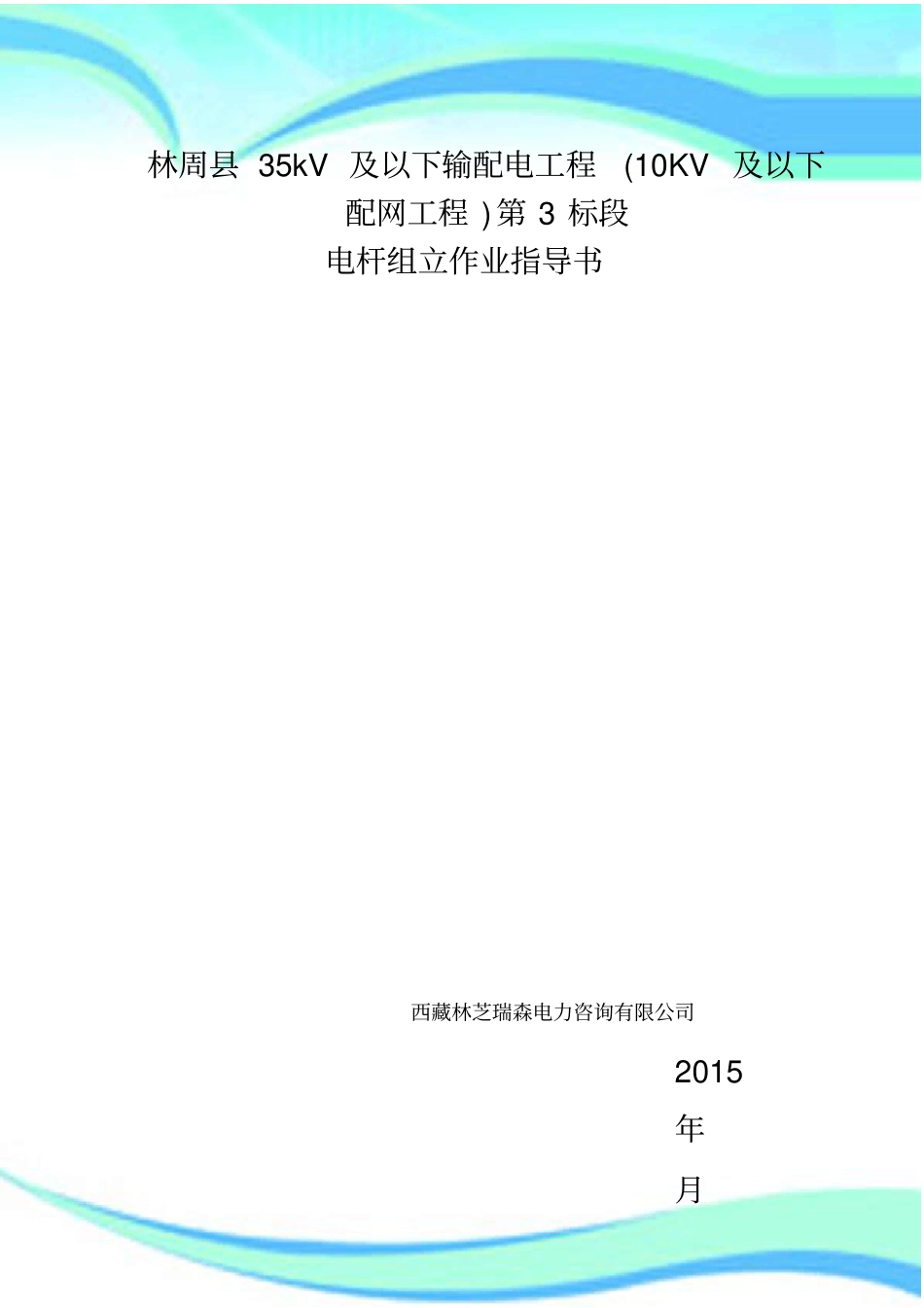

电杆组立指导书————————————————————————————————作者：————————————————————————————————日期：林周县35kV及以下输配电工程(10KV及以下配网工程)第3标段电杆组立作业指导书西藏林芝瑞森电力咨询有限公司2015年月一、编制说明：1、本指导书适用于林周县35kV及以下输配电工程(10KV及以下配网工程)第3标段10KV及以下部分的电杆组立、金具安装、导线架设施工；2、本指导书根据《国家电网电力施工规范》、《农网电力工程质量验收标准》、《10KV及以下架空线路安装》及相关规范编制而成。二、施工日期2015年9月10日至2015年11月30日三、施工地点及主要工程量1、施工地点：林周县2、工程概况：本工程涉及甘曲镇10kV及低压线路升级改造、江热夏乡10kV及低压线路升级改造、旁多乡10kV及低压线路升级改造、唐古乡10kV及低压线路升级改造、边觉林乡10kV及低压线路升级改造、松盘乡10kV及低压线路升级改造共计6个乡镇的低压配网施工。其中10kV线路新建或改造7.592公里，电杆新立158基。380V及220V新建或改造共计43.694公里，新立电杆670基。变压器新建或更换45台，共计4295kVA。新增或更换户表1079户。四、施工项目及负责人施工项目：电杆组立现场负责人:李林施工技术负责人：马保书质量负责人：马佳五、施工组织1、施工组织结构图2、施工队主要人员施工队主要人员名单序号姓名职务序号姓名职务1孙凤林施工队负责人2布琼技术负责人3马兵安全质量负责人43、材料序号名称型号单位数量施工负责人：徐世高安全质量负责人：马佳技术负责人：李林1水泥砼电杆φ190×15米根02水泥砼电杆φ190×12米根1583水泥砼电杆φ190×10米根6704水泥砼电杆φ150×8米根04、主要工机具序号工器具名称设备型号单位设备数量备注1兆欧表2500MΩ台12兆欧表500MΩ台13地阻表台24万用表FULUK块25切割机台16皮卡车工程车辆27人工绞模机台48全站仪瑞得/2015台19经纬仪西安西光仪器/2012台110手持式GPS麦哲伦手持式GPS／2012台111对讲机摩托罗拉SMP508台8六、施工方法及流程1、工艺流程10KV电力架空线路施工流程图2、具体施工方法1>线路复测根据现场调查情况，对施工线路径路复测确认，了解现场地形状况，摸清施工机械及材料，运输到现场的最佳路线。导线架设工程自检电杆运输电杆组立拉线制作安金具组装杆坑开挖线路复测2>杆坑开挖根据定测的中心桩及辅助桩准确开挖，采用人工开挖，杆坑垂直下挖，留出人力立杆马道，深度超过2米时边坡系数为1：0.25，坑深误差不得超过+100，-50mm。3>电杆运输电杆大运采用大型运输车集中运输至架空线路所在位置就近道路。电杆小运采用机械（或人力）牵引平板车运输至杆位。地形困难地段安排足够劳力，用人工抬运至杆位。派专人划好电杆三米线。4>电杆组立立杆前，对电杆进行严格的外观检查，严禁存在纵横裂纹，电杆封顶良好。复测杆坑位置及深度。立杆采用人力立杆为主，立杆采用立杆机，由工长指挥，滑板、立杆机、后绳、偏绳安排熟练工人掌握。电杆起立时，随时调整电杆左右角度，确保电杆平稳起立。在地形不平整地方，抱杆支起角度、位置一定在立杆机吃上力之前调整好。在不利于人工立杆，但可以进行机械立杆的地方，可以进行机械立杆。回填夯实：电杆在立到85度角左右时，杆坑回填至坑深70%，拉正电杆，每隔300mm分层夯实，按设计要求埋设底盘和卡盘。电杆埋深为正负50mm，电杆回填土应高出地平面300mm。杆型（m）8101215电杆埋深（m）1.61.71.92.3杆根宽度（mm）3103233503905>金具安装及拉线制安金具安装：金具采用人力登杆组装，高压杆杆顶支座距杆顶150mm，横担距杆顶800mm，耐张杆距杆顶950mm，高低压电杆组装形式应符合设计和定型图要求。拉线制安：拉线与电杆夹角不宜小于45度，受地形限制不宜小于30度。利用平行四边形方法在电杆所受合力的反方向确定拉线方向。拉线制安按照铁路电力施工规范，以及安装标准安装。6>导线架设放线：导线架设前，严格检查导线规格、型号是否符合设计要求，选择合适的位置支好放线盘，根据线条的长度，合理安排劳力肩扛行进，严禁地面拖拉，保证导线不受损伤，若出现损伤，不能...
