电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

(整理)环氧树脂胶粘剂的常用配方1VIP免费

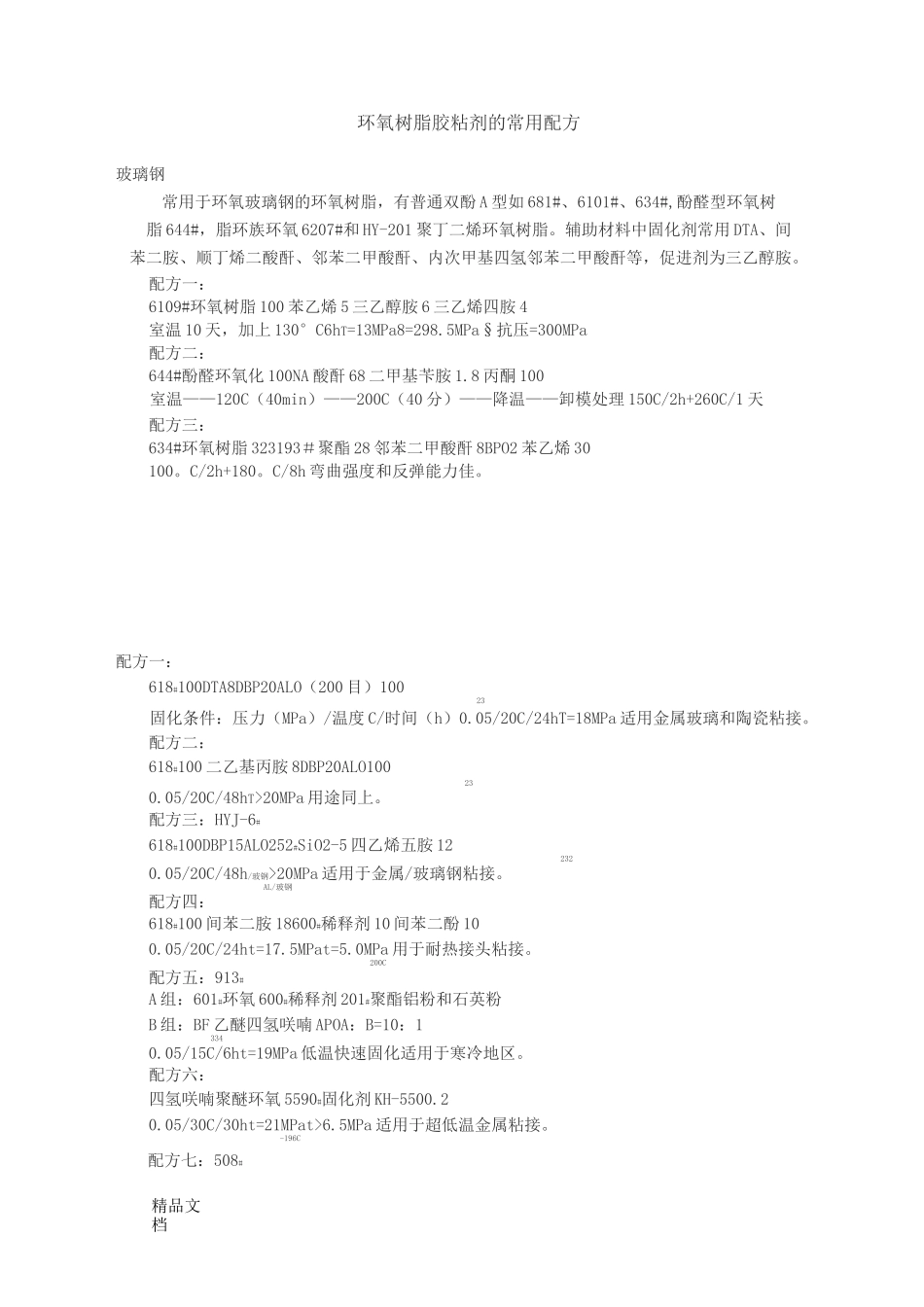

(整理)环氧树脂胶粘剂的常用配方1_第1页
1/26

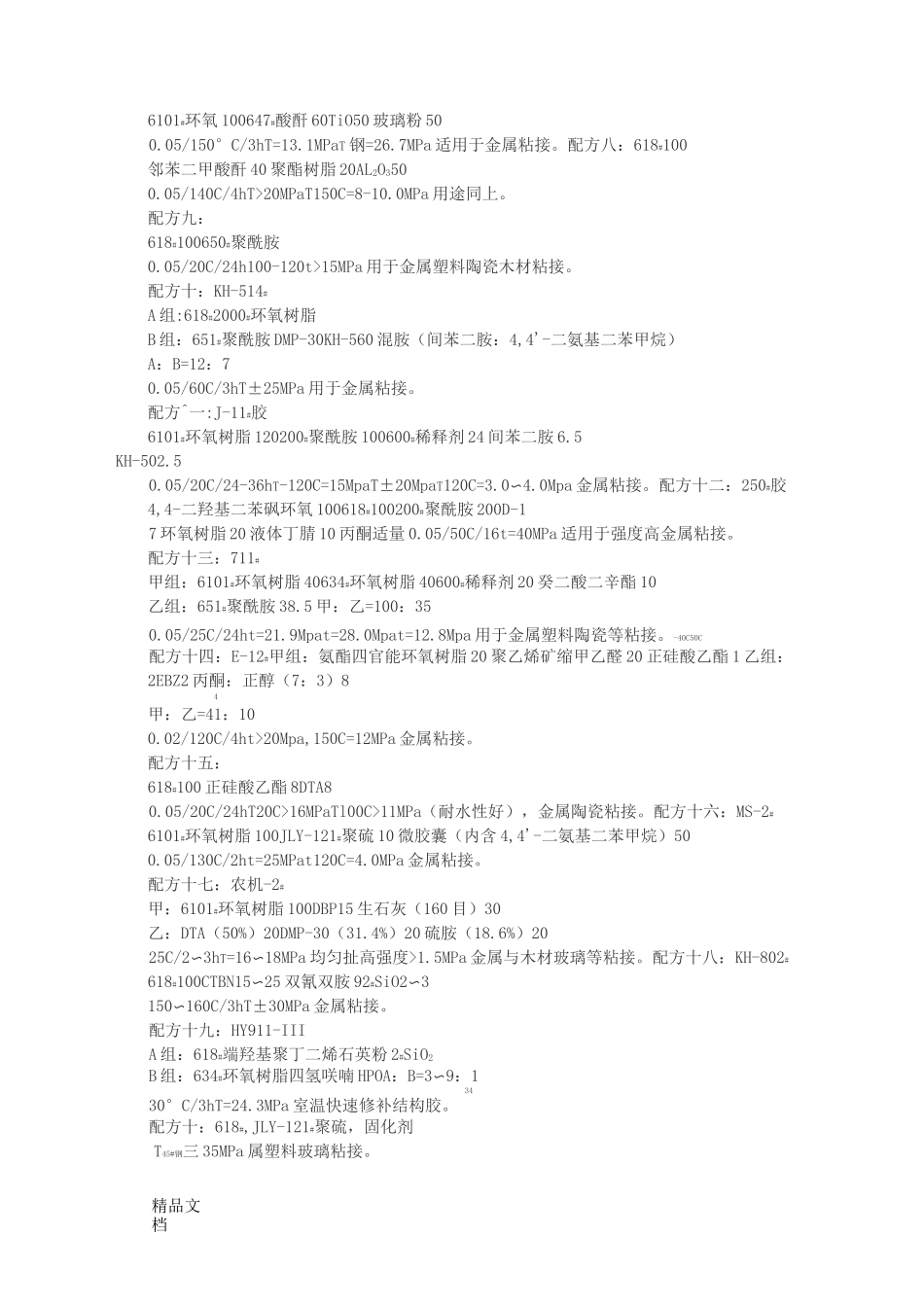

(整理)环氧树脂胶粘剂的常用配方1_第2页
2/26

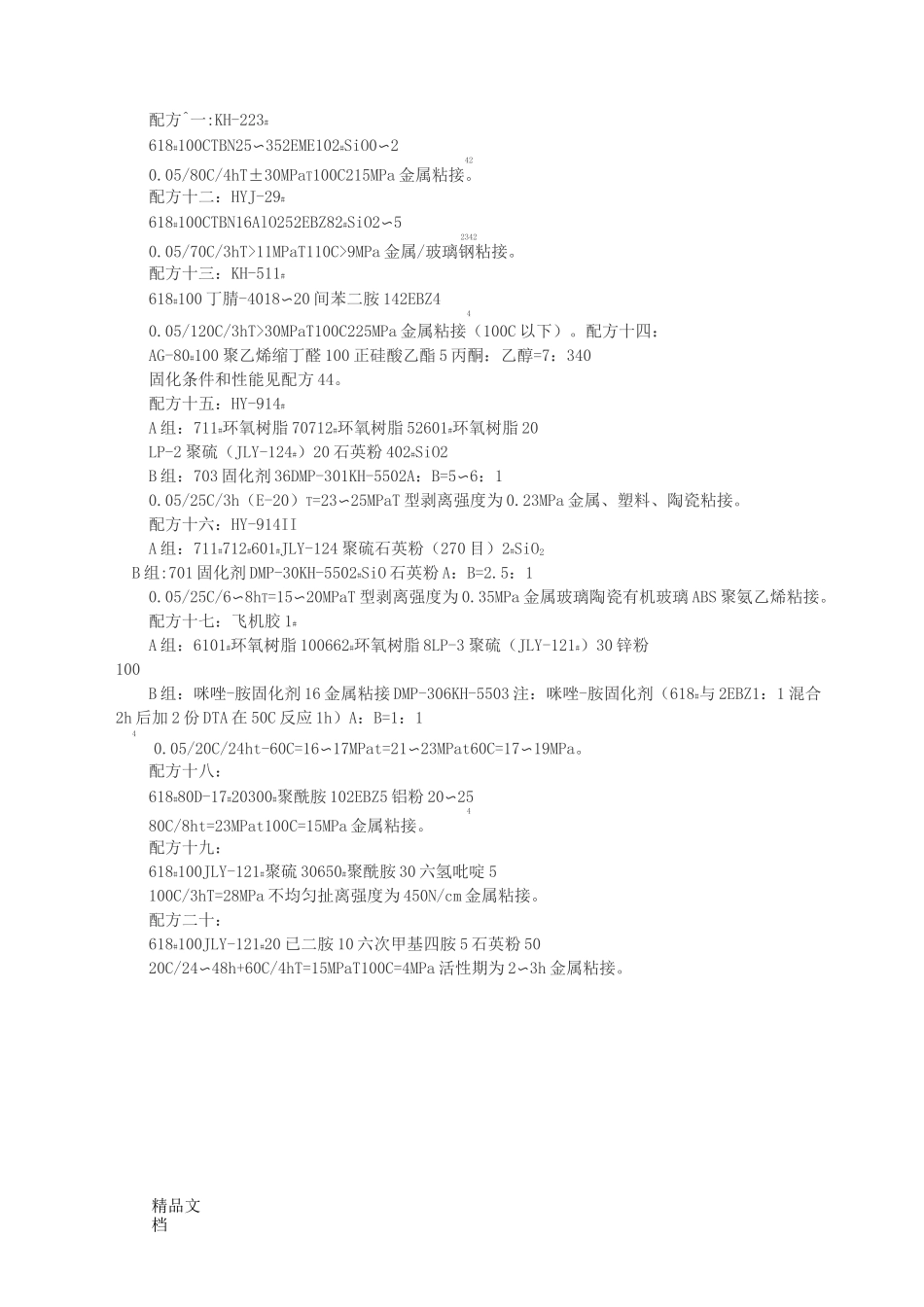

(整理)环氧树脂胶粘剂的常用配方1_第3页
3/26
精品文档环氧树脂胶粘剂的常用配方玻璃钢常用于环氧玻璃钢的环氧树脂,有普通双酚A型如681#、6101#、634#,酚醛型环氧树脂644#,脂环族环氧6207#和HY-201聚丁二烯环氧树脂。辅助材料中固化剂常用DTA、间苯二胺、顺丁烯二酸酐、邻苯二甲酸酐、内次甲基四氢邻苯二甲酸酐等,促进剂为三乙醇胺。配方一:6109#环氧树脂100苯乙烯5三乙醇胺6三乙烯四胺4室温10天,加上130°C6hT=13MPa8=298.5MPa§抗压=300MPa配方二:644#酚醛环氧化100NA酸酐68二甲基苄胺1.8丙酮100室温——120C(40min)——200C(40分)——降温——卸模处理150C/2h+260C/1天配方三:634#环氧树脂323193#聚酯28邻苯二甲酸酐8BPO2苯乙烯30100。C/2h+180。C/8h弯曲强度和反弹能力佳。配方一:618#100DTA8DBP20ALO(200目)10023固化条件:压力(MPa)/温度C/时间(h)0.05/20C/24hT=18MPa适用金属玻璃和陶瓷粘接。配方二:618#100二乙基丙胺8DBP20ALO100230.05/20C/48hT>20MPa用途同上。配方三:HYJ-6#618#100DBP15ALO252#SiO2-5四乙烯五胺122320.05/20C/48h/玻钢>20MPa适用于金属/玻璃钢粘接。AL/玻钢配方四:618#100间苯二胺18600#稀释剂10间苯二酚100.05/20C/24ht=17.5MPat=5.0MPa用于耐热接头粘接。200C配方五:913#A组:601#环氧600#稀释剂201#聚酯铝粉和石英粉B组:BF乙醚四氢咲喃APOA:B=10:13340.05/15C/6ht=19MPa低温快速固化适用于寒冷地区。配方六:四氢咲喃聚醚环氧5590#固化剂KH-5500.20.05/30C/30ht=21MPat>6.5MPa适用于超低温金属粘接。-196C配方七:508#精品文档6101#环氧100647#酸酐60TiO50玻璃粉500.05/150°C/3hT=13.1MPaT钢=26.7MPa适用于金属粘接。配方八:618#100邻苯二甲酸酐40聚酯树脂20AL2O3500.05/140C/4hT>20MPaT150C=8-10.0MPa用途同上。配方九:618#100650#聚酰胺0.05/20C/24h100-120t>15MPa用于金属塑料陶瓷木材粘接。配方十:KH-514#A组:618#2000#环氧树脂B组:651#聚酰胺DMP-30KH-560混胺(间苯二胺:4,4'-二氨基二苯甲烷)A:B=12:70.05/60C/3hT±25MPa用于金属粘接。配方^一:J-11#胶6101#环氧树脂120200#聚酰胺100600#稀释剂24间苯二胺6.5KH-502.50.05/20C/24-36hT-120C=15MpaT±20MpaT120C=3.0〜4.0Mpa金属粘接。配方十二:250#胶4,4-二羟基二苯砜环氧100618#100200#聚酰胺200D-17环氧树脂20液体丁腈10丙酮适量0.05/50C/16t=40MPa适用于强度高金属粘接。配方十三:711#甲组:6101#环氧树脂40634#环氧树脂40600#稀释剂20癸二酸二辛酯10乙组:651#聚酰胺38.5甲:乙=100:350.05/25C/24ht=21.9Mpat=28.0Mpat=12.8Mpa用于金属塑料陶瓷等粘接。-40C50C配方十四:E-12#甲组:氨酯四官能环氧树脂20聚乙烯矿缩甲乙醛20正硅酸乙酯1乙组:2EBZ2丙酮:正醇(7:3)84甲:乙=41:100.02/120C/4ht>20Mpa,150C=12MPa金属粘接。配方十五:618#100正硅酸乙酯8DTA80.05/20C/24hT20C>16MPaTl00C>11MPa(耐水性好),金属陶瓷粘接。配方十六:MS-2#6101#环氧树脂100JLY-121#聚硫10微胶囊(内含4,4'-二氨基二苯甲烷)500.05/130C/2ht=25MPat120C=4.0MPa金属粘接。配方十七:农机-2#甲:6101#环氧树脂100DBP15生石灰(160目)30乙:DTA(50%)20DMP-30(31.4%)20硫胺(18.6%)2025C/2〜3hT=16〜18MPa均匀扯高强度>1.5MPa金属与木材玻璃等粘接。配方十八:KH-802#618#100CTBN15〜25双氰双胺92#SiO2〜3150〜160C/3hT±30MPa金属粘接。配方十九:HY911-IIIA组:618#端羟基聚丁二烯石英粉2#SiO2B组:634#环氧树脂四氢咲喃HPOA:B=3〜9:13430°C/3hT=24.3MPa室温快速修补结构胶。配方十:618#,JLY-121#聚硫,固化剂T45#钢三35MPa属塑料玻璃粘接。精品文档配方^一:KH-223#618#100CTBN25〜352EME102#SiO0〜2420.05/80C/4hT±30MPaT100C215MPa金属粘接。配方十二:HYJ-29#618#100CTBN16AlO252EBZ82#SiO2〜523420.05/70C/3hT>11MPaT110C>9MPa金属/玻璃钢粘接。配方十三:KH-511#618#100丁腈-4018〜20间苯二胺142EBZ440.05/120C/3hT>30MPaT100C225MPa金属粘接(100C以下)。配方十四:AG-80#100聚乙烯缩丁醛100正硅酸乙酯5丙酮:乙醇=7:340固化条件和性能见配方44。配方十五:HY-914#A组:711#环氧树脂70712#环...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

(整理)环氧树脂胶粘剂的常用配方1

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
