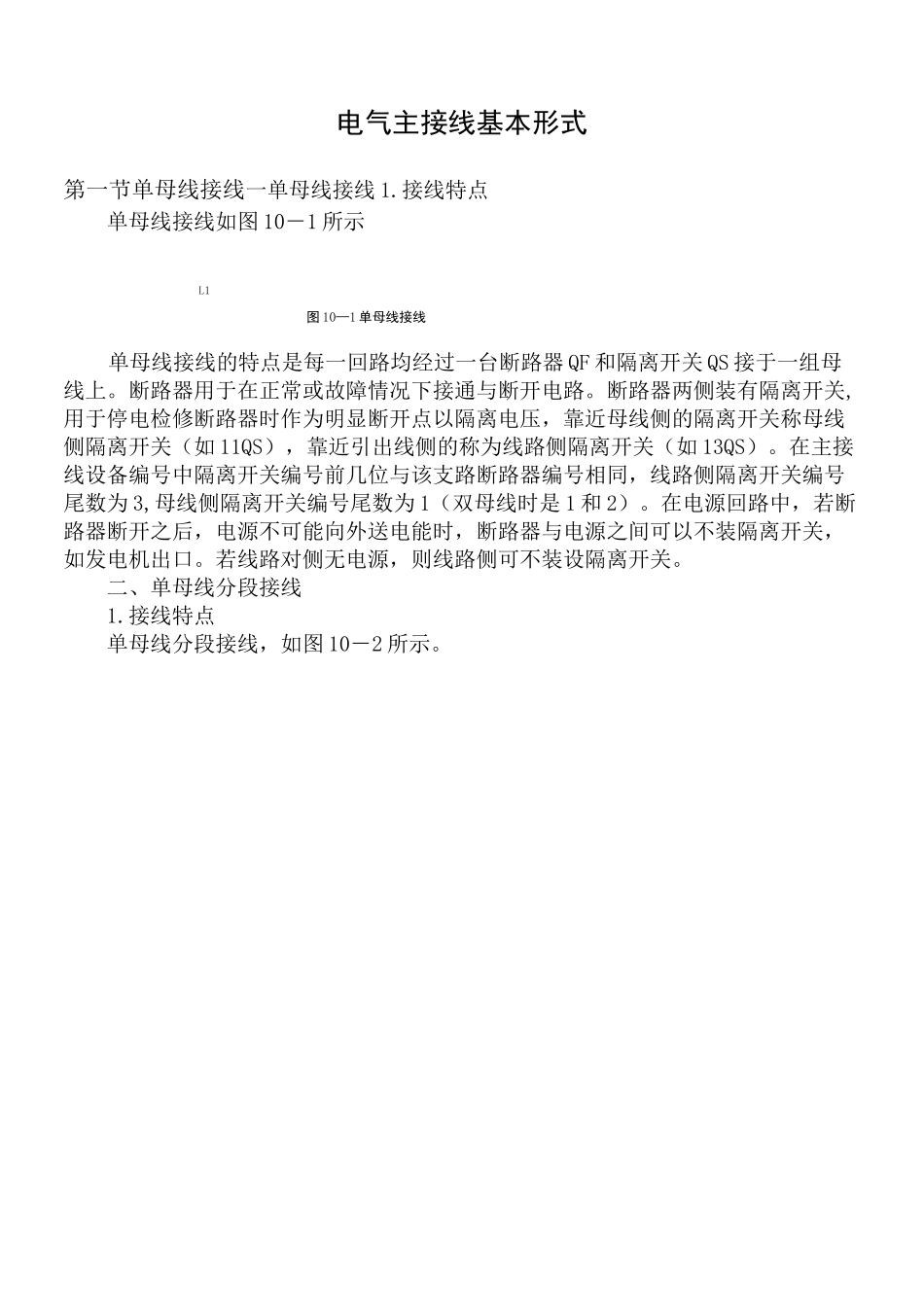

Q电气主接线基本形式第一节单母线接线一单母线接线1.接线特点单母线接线如图10－1所示L1图10—1单母线接线单母线接线的特点是每一回路均经过一台断路器QF和隔离开关QS接于一组母线上。断路器用于在正常或故障情况下接通与断开电路。断路器两侧装有隔离开关,用于停电检修断路器时作为明显断开点以隔离电压，靠近母线侧的隔离开关称母线侧隔离开关（如11QS），靠近引出线侧的称为线路侧隔离开关（如13QS）。在主接线设备编号中隔离开关编号前几位与该支路断路器编号相同，线路侧隔离开关编号尾数为3,母线侧隔离开关编号尾数为1（双母线时是1和2）。在电源回路中，若断路器断开之后，电源不可能向外送电能时，断路器与电源之间可以不装隔离开关，如发电机出口。若线路对侧无电源，则线路侧可不装设隔离开关。二、单母线分段接线1.接线特点单母线分段接线，如图10－2所示。L1图10—2单母线分段接线正常运行时，单母线分段接线有两种运行方式：(1)分段断路器闭合运行。正常运行时分段断路器0QF闭合，两个电源分别接在两段母线上；两段母线上的负荷应均匀分配，以使两段母线上的电压均衡。在运行中，当任一段母线发生故障时，继电保护装置动作跳开分段断路器和接至该母线段上的电源断路器，另一段则继续供电。有一个电源故障时，仍可以使两段母线都有电，可靠性比较好。但是线路故障时短路电流较大。(2)分段断路器0QF断开运行。正常运行时分段断路器0QF断开，两段母线上的电压可不相同。每个电源只向接至本段母线上的引出线供电。当任一电源出现故障，接该电源的母线停电，导致部分用户停电，为了解决这个问题，可以在0QF处装设备自投装置，或者重要用户可以从两段母线引接采用双回路供电。分段断路器断开运行的优点是可以限制短路电流。三、单母线分段带旁路母线接线图10—3单母线分段带旁路接线1.接线特点图10-3为单母线分段带旁路接线的一种情况。旁路母线经旁路断路器接至I、II段母线上。正常运行时，90QF回路以及旁路母线处于冷备用状态。当出线回路数不多时，旁路断路器利用率不高，可与分段断路器合用，并有以下两种形式：图10—4单母线分段带旁路接线图10—5单母线分段带旁路接线如图10-4所示，从分段断路器0QF的隔离开关内侧引接联络隔离开关05QS和06QS至旁路母线，在分段工作母线之间再加两组串联的分段隔离开关03QS和04QS。正常运行时，分段断路器0QF及其两侧隔离开关03QS和04QS处于接通位置，联络隔离开关05QS和06QS处于断开位置，分段隔离开关01QS和02QS中，一组断开，一组闭合，旁路母线不带电。（2）旁路断路器兼作分段断路器如图10—5所示。正常运行时，两分段隔离开关0IQS、02QS—个投入一个断开,两段母线通过901QS、90QF、905QS、旁路母线、03QS相连接，90QF起分段断路器作用。段带旁路母线接线1.接线特点图10—3为单母线分段带旁路接线的一种情况。旁路母线经旁路断路器接至I、II段母线上。正常运行时，90QF回路以及旁路母线处于冷备用状态。当出线回路数不多时，旁路断路器利用率不高，可与分段断路器合用，并有以下两种形式：（1）分段断路器兼作旁路断路器如图10—4所示，从分段断路器0QF的隔离开关内侧引接联络隔离开关05QS和06QS至旁路母线，在分段工作母线之间再加两组串联的分段隔离开关03QS和04QS。正常运行时，分段断路器0QF及其两侧隔离开关03QS和04QS处于接通位置，联络隔离开关05QS和06QS处于断开位置，分段隔离开关01QS和02QS中，一组断开，一组闭合，旁路母线不带电。（2）旁路断路器兼作分段断路器如图10—5所示。正常运行时，两分段隔离开关01QS、02QS一个投入一个断开,两段母线通过901QS、90QF、905QS、旁路母线、03QS相连接，90QF起分段断路器作用。第二节双母线接线一、双母线接线图10—6双母线接线51.接线特点不分段的双母线接线如图10—6所示。这种接线有两组母线（IWB和IIWB）,在两组母线之间通过母线联络断路器0QF（以下简称母联断路器）连接；每一条引出线（L1、L2、L3、L4）和电源支路（5QF、6QF）都经一台断路器与两组母线隔离开关分别接至两组母线上。丿耳一段一/I厂QS厂QQ-27L—、丄12亠L^J恣F444QQQwr_x—QQoQQ1X2-QQ32QL丄
