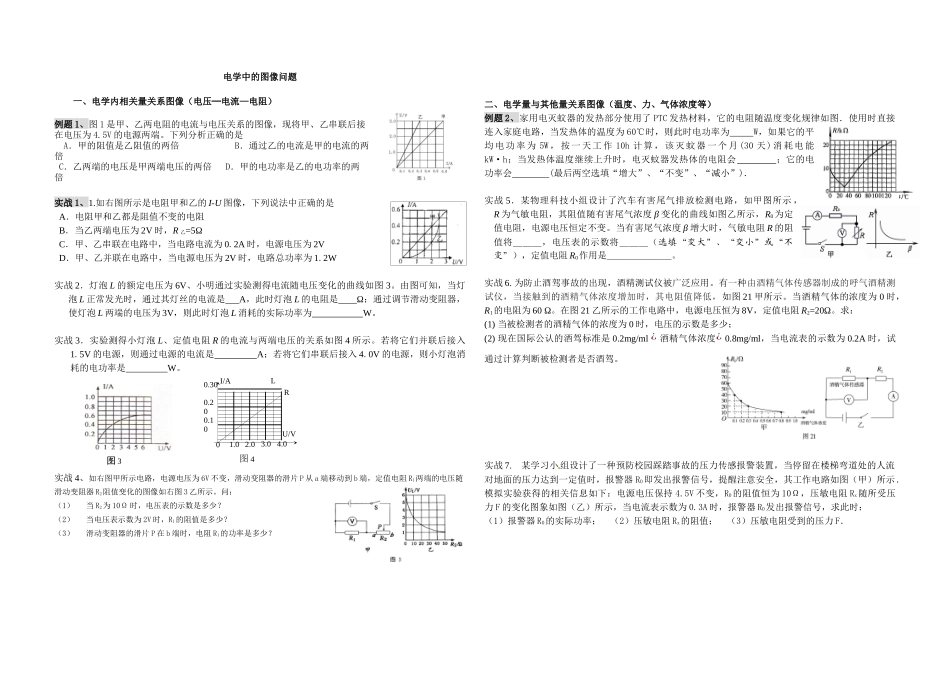

01.02.03.00.100.200.304.0I/AU/VLR图4图3电学中的图像问题一、电学内相关量关系图像（电压─电流—电阻）例题1、图1是甲、乙两电阻的电流与电压关系的图像，现将甲、乙串联后接在电压为4.5V的电源两端。下列分析正确的是A．甲的阻值是乙阻值的两倍B．通过乙的电流是甲的电流的两倍C．乙两端的电压是甲两端电压的两倍D．甲的电功率是乙的电功率的两倍实战1、1.如右图所示是电阻甲和乙的I-U图像，下列说法中正确的是A．电阻甲和乙都是阻值不变的电阻B．当乙两端电压为2V时，R乙=5ΩC．甲、乙串联在电路中，当电路电流为0.2A时，电源电压为2VD．甲、乙并联在电路中，当电源电压为2V时，电路总功率为1.2W实战2．灯泡L的额定电压为6V、小明通过实验测得电流随电压变化的曲线如图3。由图可知，当灯泡L正常发光时，通过其灯丝的电流是A，此时灯泡L的电阻是Ω；通过调节滑动变阻器，使灯泡L两端的电压为3V，则此时灯泡L消耗的实际功率为W。实战3．实验测得小灯泡L、定值电阻R的电流与两端电压的关系如图4所示。若将它们并联后接入1.5V的电源，则通过电源的电流是A；若将它们串联后接入4.0V的电源，则小灯泡消耗的电功率是W。实战4、如右图甲所示电路，电源电压为6V不变，滑动变阻器的滑片P从a端移动到b端，定值电阻R1两端的电压随滑动变阻器R2阻值变化的图像如右图3乙所示。问：（1）当R2为10Ω时，电压表的示数是多少？（2）当电压表示数为2V时，R1的阻值是多少？（3）滑动变阻器的滑片P在b端时，电阻R1的功率是多少？二、电学量与其他量关系图像（温度、力、气体浓度等）例题2、家用电灭蚊器的发热部分使用了PTC发热材料，它的电阻随温度变化规律如图．使用时直接连入家庭电路，当发热体的温度为60℃时，则此时电功率为W，如果它的平均电功率为5W，按一天工作10h计算，该灭蚊器一个月(30天)消耗电能kW·h；当发热体温度继续上升时，电灭蚊器发热体的电阻会；它的电功率会(最后两空选填“增大”、“不变”、“减小”)．实战5．某物理科技小组设计了汽车有害尾气排放检测电路，如甲图所示，R为气敏电阻，其阻值随有害尾气浓度β变化的曲线如图乙所示，R0为定值电阻，电源电压恒定不变。当有害尾气浓度β增大时，气敏电阻R的阻值将＿＿＿，电压表的示数将＿＿＿（选填“变大”、“变小”或“不变”），定值电阻R0作用是＿＿＿＿＿＿＿。实战6.为防止酒驾事故的出现，酒精测试仪被广泛应用。有一种由酒精气体传感器制成的呼气酒精测试仪，当接触到的酒精气体浓度增加时，其电阻值降低，如图21甲所示。当酒精气体的浓度为0时，R1的电阻为60Ω。在图21乙所示的工作电路中，电源电压恒为8V，定值电阻R2=20Ω。求：(1)当被检测者的酒精气体的浓度为0时，电压的示数是多少；(2)现在国际公认的酒驾标准是0.2mg/ml¿酒精气体浓度¿0.8mg/ml，当电流表的示数为0.2A时，试通过计算判断被检测者是否酒驾。实战7.某学习小组设计了一种预防校园踩踏事故的压力传感报警装置，当停留在楼梯弯道处的人流对地面的压力达到一定值时，报警器R0即发出报警信号，提醒注意安全，其工作电路如图（甲）所示．模拟实验获得的相关信息如下：电源电压保持4.5V不变，R0的阻值恒为10Ω，压敏电阻Rx随所受压力F的变化图象如图（乙）所示，当电流表示数为0.3A时，报警器R0发出报警信号，求此时：（1）报警器R0的实际功率；（2）压敏电阻Rx的阻值；（3）压敏电阻受到的压力F．
