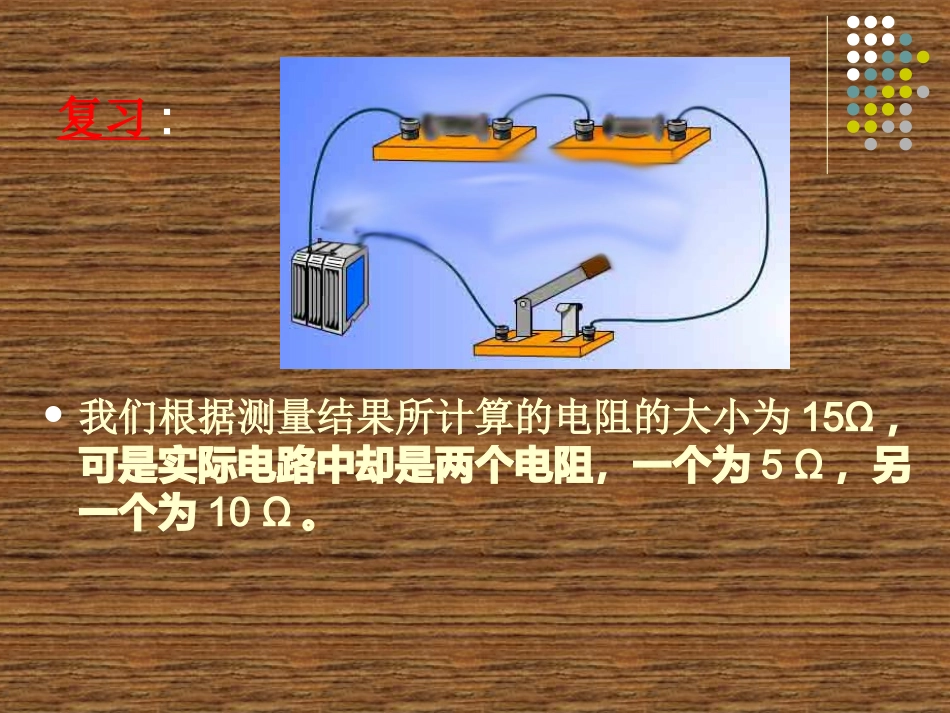

2025年1月14日娄底市物理中考教研课主讲：娄底一中杨菊九1复习:请一位同学来测量讲台上的电路中的电阻大小(此电阻被白纸覆盖),所测得的数据请全体同学记录并计算出结果。最后由上台的同学撕开纸，看看我们所测量的结果和电阻上标示的电阻值是否相同。复习:我们根据测量结果所计算的电阻的大小为15Ω，可是实际电路中却是两个电阻，一个为5Ω，另一个为10Ω。讨论:我们根据测量结果所计算的电阻大小为15Ω，可是实际电路中却是两个电阻，这两个电阻和15Ω的电阻有什么关系？提问:拆掉被纸覆盖的电路,接入一个15Ω的电阻,电压表和电流表的示数会不会变化?现象:结论：前后两次电流表和电压表的示数_____相同被纸覆盖的电路产生的效果和15Ω的电阻产生的效果是相同的,即它们是等效的.第六章欧姆定律3等效电路教科版初中九年级物理1.等效电阻：根据欧姆定律：R1=R2=R等效=理性探究：串联电路的等效电路22IU11IU证明：猜想：串联电路中R等效＝R1+R2IUII1I2R1R2U1UU2II1I2R1R2U1UU2R等效IUIUIUIURR21221121IUU21IU21RRR等效串联电路的等效电阻等于各串联电阻之和.表达式:12nRRRR等效两导体串联串联导体相当于增长了导体的长度，所以串联的等效电阻大于各串联导体的电阻。+=例题：如图，电阻Ｒ1＝３Ω，Ｒ2＝６Ω，电源电压为１２Ｖ，求Ｒ1、Ｒ2的电压．解：串联电阻有分压作用：1、串联电路中，电阻大的电压大。2、串联电路中，电压跟电阻成正比。12369RRR等效思考：串联电阻有什么作用？12493UVIR等效1243IIIA1114343UIRAV2224683UIRAV2121RRUU分析与解:R等效R1=3Ω12V4VR2=6Ω8VI1IR1R212VA分析:理性探究：并联电路的等效电阻R等效I1I2R1R2UU1U2I2121IIIUUU111RUI222RUII根据欧姆定律根据并联电路的特点：2211RURURU等效21111RRR等效UR等效结论:并联电路的等效电阻的倒数等于各支路电阻的倒数之和。121111nRRRR等效表达式:两导体并联并联导体相当于增加了导体的，所以并联的等效电阻各并联导体的电阻。横截面积小于练习：要求写出计算过程1．求4欧和6欧两个电阻并联后等效电阻2．求4欧、6欧、12欧三个电阻并联后的的等效电阻3．一个15欧的电阻和一个多大的电阻并联后的等效电阻是10欧．4．求５个20欧的电阻并联后的等效电阻，求10个20欧的电阻并联后的等效电阻．四个重要结论：Rn2121RRRR1.并联导体相当于增加了导体的_______，所以并联的等效电阻于各并联导体的电阻。2.并联导体的个数增多，等效电阻越_____。3.若n个相同的电阻Ｒ并联，Ｒ等效＝4.若２个电阻Ｒ1和Ｒ2并联，Ｒ等效＝横截面积小小3等效电路等效电阻：几个连接起来的电阻所起的作用，可以用一个电阻来代替，这个电阻就是那些电阻的等效电阻串联电路的等效电阻等于各串联电阻之和R等效＝R1+R2并联电路的等效电阻的倒数等于各支路电阻的倒数之和21111RRR等效小结：课堂练习：1.有三只电阻，阻值分别为4Ω,6Ω和12Ω，它们串联后总电阻为____Ω，它们并联后总电阻为___Ω.2.有5个20Ω的电阻串联后的等效电阻是___Ω;有5个20Ω的电阻并联后的等效电阻是___Ω．1OO42223.电阻R1与R2的阻值之比为R1R∶2=34∶，若将它们串联后接入电路中，两电阻的电压之比为____；若将其并联在电路中，通过的电流之比为_____.43∶34∶4．已知：R1
