电感等效电路和频率特性

电感等效电路和频率特性_第1页
1/1

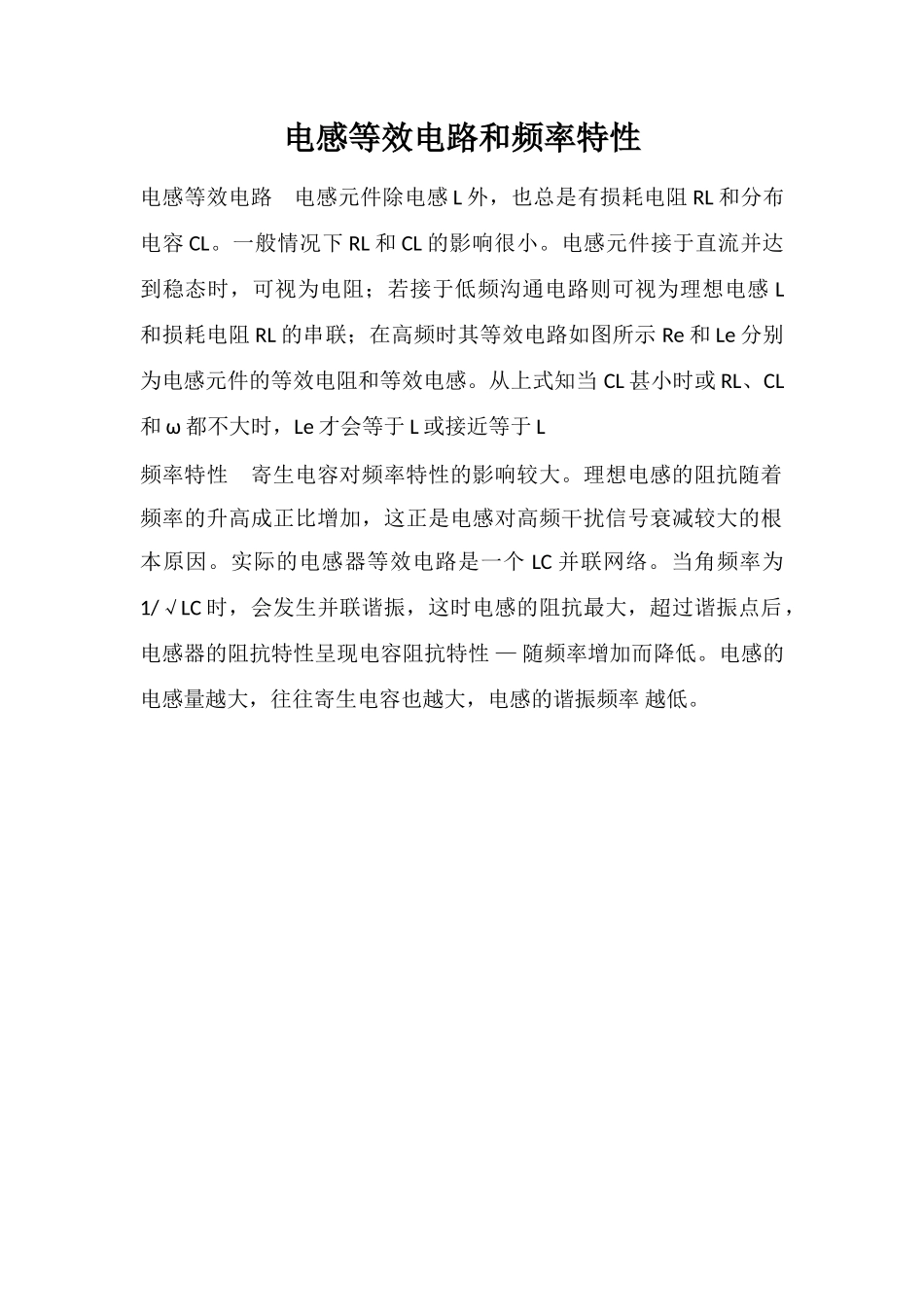

电感等效电路和频率特性电感等效电路 电感元件除电感 L 外,也总是有损耗电阻 RL 和分布电容 CL。一般情况下 RL 和 CL 的影响很小。电感元件接于直流并达到稳态时,可视为电阻;若接于低频沟通电路则可视为理想电感 L和损耗电阻 RL 的串联;在高频时其等效电路如图所示 Re 和 Le 分别为电感元件的等效电阻和等效电感。从上式知当 CL 甚小时或 RL、CL和 ω 都不大时,Le 才会等于 L 或接近等于 L频率特性 寄生电容对频率特性的影响较大。理想电感的阻抗随着频率的升高成正比增加,这正是电感对高频干扰信号衰减较大的根本原因。实际的电感器等效电路是一个 LC 并联网络。当角频率为1/√LC 时,会发生并联谐振,这时电感的阻抗最大,超过谐振点后,电感器的阻抗特性呈现电容阻抗特性 — 随频率增加而降低。电感的电感量越大,往往寄生电容也越大,电感的谐振频率 越低。
