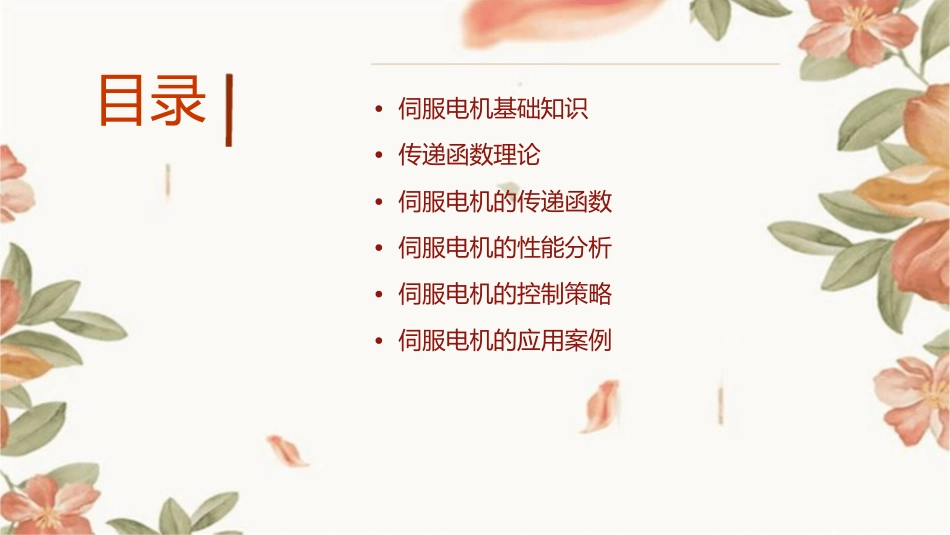

伺服电机传递函数课件目录•伺服电机基础知识•传递函数理论•伺服电机的传递函数•伺服电机的性能分析•伺服电机的控制策略•伺服电机的应用案例01伺服电机基础知识伺服电机的工作原理伺服电机是一种将输入的电压或电流信号转换为旋转运动的装置。其工作原理主要基于电磁感应原理，通过在电机的定子上产生旋转磁场，使转子上的导电材料产生感应电流，进而受到磁场力的作用而旋转。伺服电机通常由定子、转子和编码器三部分组成。定子产生旋转磁场，转子跟随磁场旋转，而编码器则用于检测电机的旋转角度和速度。伺服电机的分类与特点直流伺服电机交流伺服电机步进伺服电机具有较好的启动和调速性能，但维护成本较高，适用于需要精确控制的应用场景。结构简单、维护方便，但启动和调速性能略逊于直流伺服电机，适用于高精度、高效率的应用场景。具有步进控制的特点，适用于需要快速定位的应用场景。伺服电机的应用场景010203数控机床机器人自动化生产线伺服电机广泛应用于数控机床的进给系统和主轴系统，用于实现高精度的位置和速度控制。伺服电机是机器人关节驱动的重要组成部分，用于实现机器人的灵活运动和精确控制。伺服电机可用于自动化生产线的传送、定位和装配等环节，提高生产效率和产品质量。02传递函数理论传递函数的定义与性质传递函数定义传递函数是描述线性时不变系统动态特性的数学模型，通过输入和输出关系来表达系统的行为。传递函数的性质传递函数具有复数域内解析、有理函数、无记忆特性、稳定性和可实现性等性质，这些性质决定了系统的动态特性和稳定性。传递函数在控制系统中的作用系统分析和设计传递函数是控制系统分析和设计的基础，通过传递函数可以分析系统的稳定性、时域和频域响应特性，进而进行系统设计和优化。控制策略制定基于传递函数的控制策略能够实现精确的轨迹跟踪和良好的动态性能，例如PID控制、状态反馈控制等。传递函数的计算方法直接法010203根据系统的元件参数和结构，直接计算传递函数。实验法通过实验测试系统的输入和输出数据，利用相关软件进行数据处理和分析，得到传递函数。近似法对于难以精确建模的系统，可以采用近似法得到近似的传递函数。03伺服电机的传递函数伺服电机开环传递函数定义开环传递函数描述了伺服电机在无反馈控制时的输出与输入之间的关系。公式通常表示为G(s)=K/(Ts+1)，其中K是增益，T是时间常数，s是复数频率。分析开环传递函数用于评估伺服电机的静态性能，如增益和稳定性。伺服电机闭环传递函数定义01闭环传递函数描述了伺服电机在反馈控制下的输出与输入之间的关系。公式0203通常表示为H(s)=(K/(Ts+1))/(1+K/(Ts+1))，其中K是增益，T是时间常数，s是复数频率。分析闭环传递函数用于评估伺服电机的动态性能，如响应速度和抗干扰能力。伺服电机传递函数的特性分析动态性能适用范围分析传递函数的频率响应，可以了解伺服电机的动态性能，如响应速度和抗干扰能力。根据不同的应用需求，选择适合的传递函数形式和参数，以满足控制要求。01020304稳定性控制精度通过分析传递函数的极点和零点，可以判断伺服电机的稳定性。极点和零点越少，稳定性越好。通过调整传递函数的增益参数，可以提高伺服电机的控制精度。04伺服电机的性能分析伺服电机的稳定性分析稳定性分析的重要性伺服电机的稳定性对其正常工作至关重要，直接影响到系统的精度和可靠性。稳定性判据根据伺服电机的传递函数，可以确定系统的稳定性，常用的判据有劳斯稳定判据和赫尔维茨稳定判据。不稳定性的影响不稳定性的伺服电机可能导致系统振荡、失步或产生其他异常行为，影响系统的正常运行。伺服电机的动态性能分析动态性能的评估动态性能是衡量伺服电机快速响应能力和跟踪性能的重要指标。动态性能的测试方法通过给定阶跃、斜坡或正弦信号输入，观察伺服电机的输出响应，以评估其动态性能。动态性能的提升针对特定的应用需求，可以通过优化伺服电机的控制算法或调整其参数来提高其动态性能。伺服电机的调速性能分析调速范围与精度调速范围和调速精度是衡量伺服电机调速性能的重要指标。调速性能的测试通过测试伺服电机在各种速度下的响应和跟踪性能，...
