7《不一样的电路连接》教学课件VIP专享VIP免费

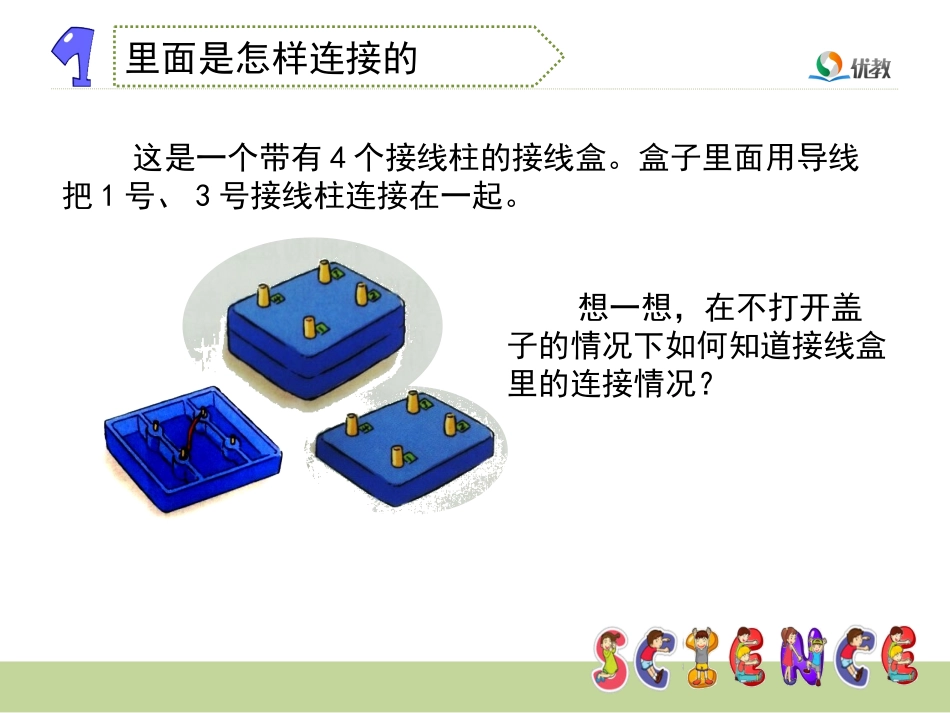

不一样的电路连接里面是怎样连接的比较两种不同的电路连接这是一个带有4个接线柱的接线盒。盒子里面用导线把1号、3号接线柱连接在一起。里面是怎样连接的想一想，在不打开盖子的情况下如何知道接线盒里的连接情况？里面是怎样连接的用电路检测器检测，看看哪几个接线柱之间是通路，哪几个接线柱之间是断路。里面是怎样连接的用电路检测器检测另外一个接线盒，并将接线柱之间的通断状态记录下来。1—21—31—42—32—43—4通路断路根据检测记录，推测并画出接线盒内的连接情况。1234123412341234两节电池的不同连接方式比较两种不同的电路连接串联的两节电池并联的两节电池把电池串联和并联起来各有什么特点？比较两种不同的电路连接一节电池的电压是1.5V。两节电池串联起来的电压是3V，所以小灯泡会特别亮。两节电池并联起来，电压还是1.5V，所以小灯泡不太亮。两个小灯泡的不同连接方式比较两种不同的电路连接串联的两个小灯泡并联的两个小灯泡把小灯泡串联和并联起来各有什么特点？比较两种不同的电路连接一节电池的电压是1.5V。两个灯泡串联电路中电池的电压分配给两个灯，所以小灯泡较暗。两个灯泡并联电路中灯泡两端电压与电池相同，所以小灯泡较亮。思考把两个电路中其中一个小灯泡去掉后剩下的小灯泡还会亮吗？比较两种不同的电路连接串联电路中只有一条通路，去掉一个小灯泡就形成断路，电流无法通过。并联电路中有两条通路，去掉一个小灯泡电流能从另一条通路流过。结束
