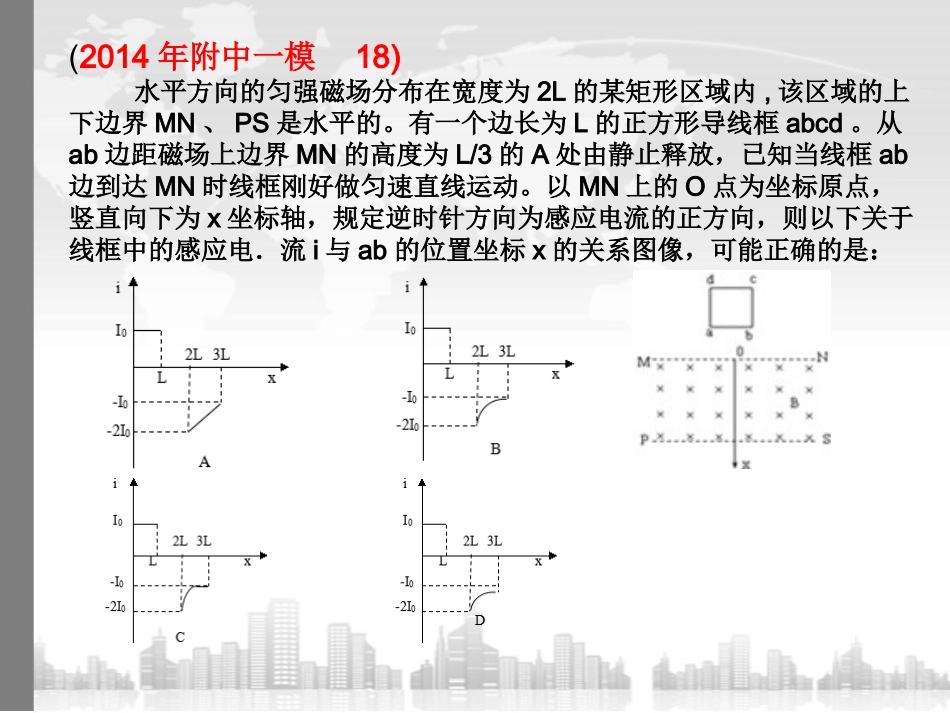

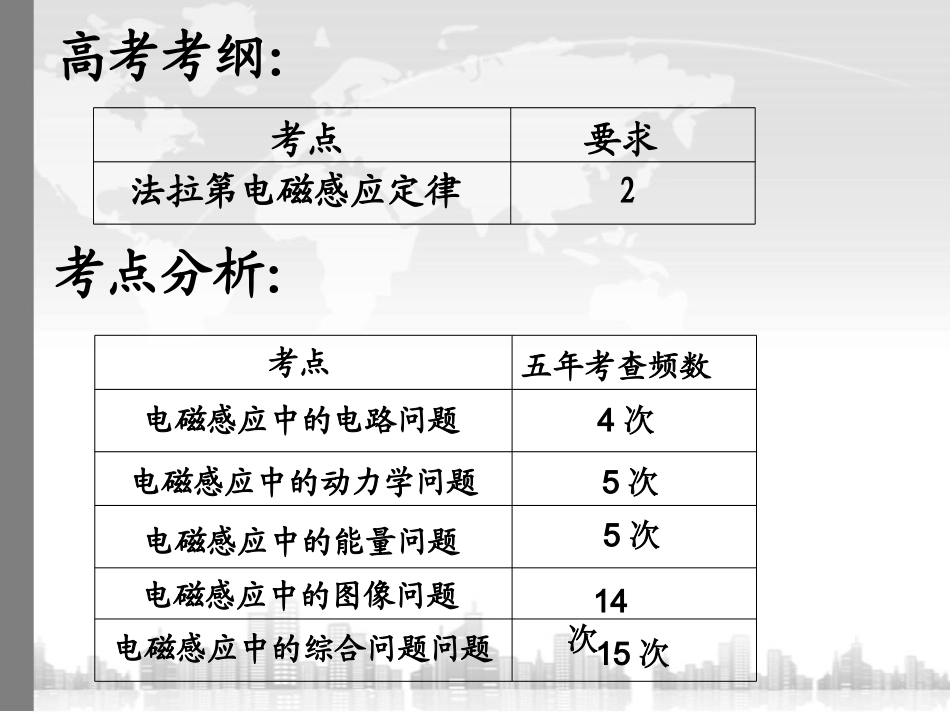

法拉第电磁感应定律的应用专题之电磁感应的图像问题高考考纲：法拉第电磁感应定律2考点要求考点分析：考点五年考查频数电磁感应中的电路问题电磁感应中的动力学问题电磁感应中的能量问题电磁感应中的图像问题电磁感应中的综合问题问题4次5次5次14次15次(2014年附中一模18)水平方向的匀强磁场分布在宽度为2L的某矩形区域内,该区域的上下边界MN、PS是水平的。有一个边长为L的正方形导线框abcd。从ab边距磁场上边界MN的高度为L/3的A处由静止释放，已知当线框ab边到达MN时线框刚好做匀速直线运动。以MN上的O点为坐标原点，竖直向下为x坐标轴，规定逆时针方向为感应电流的正方向，则以下关于线框中的感应电．流i与ab的位置坐标x的关系图像，可能正确的是：(2014年附中二模18)等腰直角区域EFG内有垂直纸面向里的磁感应强度为B的匀强磁场，直角边CF的长度为2L。现有电阻为R的闭合直角梯形导线框ABCD以恒定的速度水平v向右匀速通过磁场。t=0时刻恰好位于图示位置，规定导线框中感应电流沿逆时针方向为正，则感应电流i与时间t的关系图像正确的是（2014年哈三中一模18）固定在水平面桌上的光滑金属框架cdeg处于方向竖直向下的匀强磁场中，金属圆环与金属框架接触良好。在两根导轨的端点d、e之间接一个电阻，其他部分电阻忽略不计。先用一水平向右的外力F作用在金属圆环上，使金属圆环由静止开始向右在框架上滑动。图二为一段金属圆环受到的安培力f随时间t变化关系，这图三中可以表示外力F随时间t变化关系的图像是：思维导图：图像E-tI-tF安-tE=BLVtnE方向：右手定则、楞次定律REIF安=BIL方向：左手定则F合=mav=v0+at导体切割磁感线的有效长度画出导体切割磁感线的有效长度基础题基础题1.1.如图如图11所示，一宽所示，一宽40cm40cm的匀强磁场区域，磁场方向的匀强磁场区域，磁场方向垂直纸面向。一边长为垂直纸面向。一边长为20cm20cm的正方形导线框位于纸面内，的正方形导线框位于纸面内，以垂直于磁场边界的恒定速度以垂直于磁场边界的恒定速度v=20cm/sv=20cm/s通过磁场区域，通过磁场区域，在运动过程中，线框有一边始终与磁场区域的边界平行。在运动过程中，线框有一边始终与磁场区域的边界平行。((以逆时针方向为电流的正方向以逆时针方向为电流的正方向))取它刚进入磁场的时刻取它刚进入磁场的时刻t=0t=0，在图，在图22所示的图线中，正确反映感应电流随时间变所示的图线中，正确反映感应电流随时间变化规律的是化规律的是图140cmvist/oist/oist/oist/o12345123451234512345ABCD图22.(13年山东)如图甲所示，有一个等腰直角三角形的匀强磁场区域，其直角边长为L，磁场方向垂直纸面向外，磁感应强度大小为B。一边长为L总电阻为R的正方形导线框abcd，从图示位置开始沿x轴正方向以速度v匀速穿过磁场区域。取沿a→b→c→d→a的感应电流为正，则图乙中表示线框中电流i随bC边的位置坐标x变化的图象正确的是（）直击高考3.3.（（0909年鞍山）如图所示，一闭合直角三角形线框以年鞍山）如图所示，一闭合直角三角形线框以速度速度vv匀速穿过匀强磁场区域．从匀速穿过匀强磁场区域．从BCBC边进入磁场区开始计边进入磁场区开始计时，到时，到AA点离开磁场区止的过程中，线框内感应电流的情点离开磁场区止的过程中，线框内感应电流的情况况((以逆时针方向为电流的正方向以逆时针方向为电流的正方向))是如下图所示中的是如下图所示中的ABCitoABCitoitoitoD直击高考4.(09年全国卷)图中两条平行虚线之间存在匀强磁场，虚线间的距离为l，磁场方向垂直纸面向里.abcd是位于纸面内的梯形线圈，ad与bc间的距离也为l.t=0时刻，bc边与磁场区域边界重合(如图).现令线圈以恒定的速度v沿垂直于磁场区域边界的方向穿过磁场区域.取沿a→b→c→d→a的感应电流为正，则在线圈穿越磁场区域的过程中，感应电流I随时间t变化的图线可能是（）ABCD直击高考5.（13年全国新课标）如图，在光滑水平桌面上有一边长为L、电阻为R的正方形导线框；在导线框右侧有一宽度为d（d＞L）的条形匀强磁场区域，磁场的边界与导线框的一边平行，磁场方向竖直向下。导线框以某一初速度向右运动，t=0是导线框的的右边恰与磁场的左边界...
