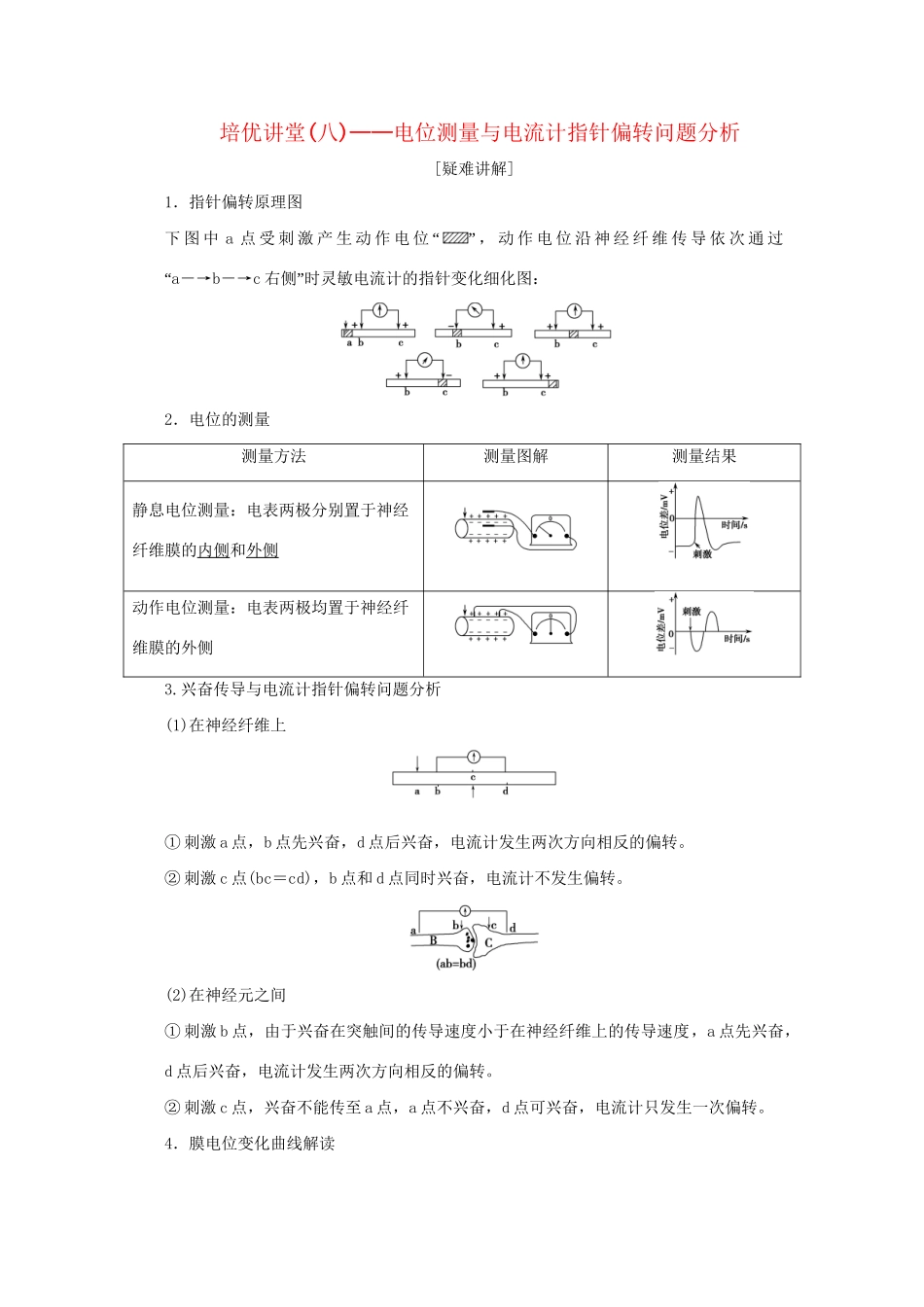

培优讲堂(八)——电位测量与电流计指针偏转问题分析[疑难讲解]1．指针偏转原理图下图中a“点受刺激产生动作电位”，动作电位沿神经纤维传导依次通过“a―→b―→c”右侧时灵敏电流计的指针变化细化图：2．电位的测量测量方法测量图解测量结果静息电位测量：电表两极分别置于神经纤维膜的内侧和外侧动作电位测量：电表两极均置于神经纤维膜的外侧3.兴奋传导与电流计指针偏转问题分析(1)在神经纤维上①刺激a点，b点先兴奋，d点后兴奋，电流计发生两次方向相反的偏转。②刺激c点(bc＝cd)，b点和d点同时兴奋，电流计不发生偏转。(2)在神经元之间①刺激b点，由于兴奋在突触间的传导速度小于在神经纤维上的传导速度，a点先兴奋，d点后兴奋，电流计发生两次方向相反的偏转。②刺激c点，兴奋不能传至a点，a点不兴奋，d点可兴奋，电流计只发生一次偏转。4．膜电位变化曲线解读(1)曲线表示膜内外膜电位的变化情况；(2)a线段：静息电位、外正内负，K＋通道开放使K＋外流。(3)b点：零电位，动作电位形成过程中，Na＋通道开放使Na＋内流。(4)bc段：动作电位、外负内正，Na＋通道继续开放。(5)cd段：静息电位恢复，K＋通道开放使K＋外流。(6)de段：静息电位恢复后，Na＋、K＋泵活动加强，排Na＋吸K＋，使膜内外离子分布恢复到原静息水平。[典例透析]分别将灵敏电流计按下图所示连接(甲图为神经纤维，乙图含有突触结构，甲、乙图中ab长度相同)，据图回答下列问题。(1)静息状态时，神经纤维膜内外的电位状况是________，在这一电位状况时膜外的________浓度高于膜内的，膜内的________浓度高于膜外的。(2)甲图灵敏电流计现在测不到神经纤维膜的静息电位，要怎样改进才能测到静息电位？_________________________________________________________。(3)现同时在甲、乙图中a处给予一个刺激，观察指针摆动，指针反应时间落后的是________图，原因是_______________________________________________________________________________________________________________。(4)如图是神经纤维上某点静息状态时的电位，请画出它受刺激以后的电位变化。(5)如图是离体实验条件下神经突触后膜的膜电位变化示意图，下列各项中，不会引发异常膜电位的是()。A．突触前膜的乙酰胆碱释放量减少B．突触间隙中乙酰胆碱未及时分解C．部分受体与乙酰胆碱的结合受阻D．该神经突触处于低Na＋溶液中解析(1)在静息状态下，膜外的Na＋浓度高于膜内的，K＋浓度刚好相反；此时膜内为负电位，膜外为正电位。(2)甲图中，灵敏电流计的两电极均插在膜外，这两处电位相同，故测不到静息电位，应将其中一个电极插入膜内侧，才能测到静息电位。(3)兴奋在突触间是通过神经递质传递的，神经递质在突触间隙内的扩散速度比电信号的传播速度慢得多，故乙图中指针偏转落后。(4)静息状态时，膜内为负电位，膜外为正电位，受到刺激后，膜外Na＋内流，造成膜外为负电位，膜内为正电位，随着兴奋的传导，受刺激部位又恢复静息状态。故膜电位变化为先增大，后恢复为原状。(5)由图可知，异常的膜电位变化中峰值较低，造成这种现象的原因可能是突触前膜释放的乙酰胆碱太少，或是突触后膜上部分受体与乙酰胆碱的结合受阻，也可能是神经突触处于较低Na＋溶液中。若突触间隙中乙酰胆碱未及时分解，则会造成突触后膜持续兴奋。答案(1)外正内负Na＋K＋(2)把灵敏电流计的一个电极插入膜内(3)乙甲图中的神经冲动只在神经纤维上传导，乙图中神经冲动的传导经过了突触间的化学信号转换，存在突触延搁，时间稍长(4)如图所示(5)B[专项集训]1．(·云南昆明一模，5)下图表示三个通过突触相连接的神经元，电表的电极连接在神经纤维膜的外表面。刺激a点，以下分析不正确的是()。A．a点受刺激时膜外电位由正变负B．电表①会发生两次方向不同的偏转C．电表②只能发生一次偏转D．该实验不能证明兴奋在神经纤维上的传导是双向的解析a点受刺激时，膜外由于Na＋内流导致其电位变化是由正变负，电表①会发生两次方向不同的偏转，而由于兴奋在突触处是单向传递，电表②只能发生一次偏转。由于刺激a点后，电表①②都发生了偏转，该实验能证明兴奋在神经纤维上的传导是双向的...
