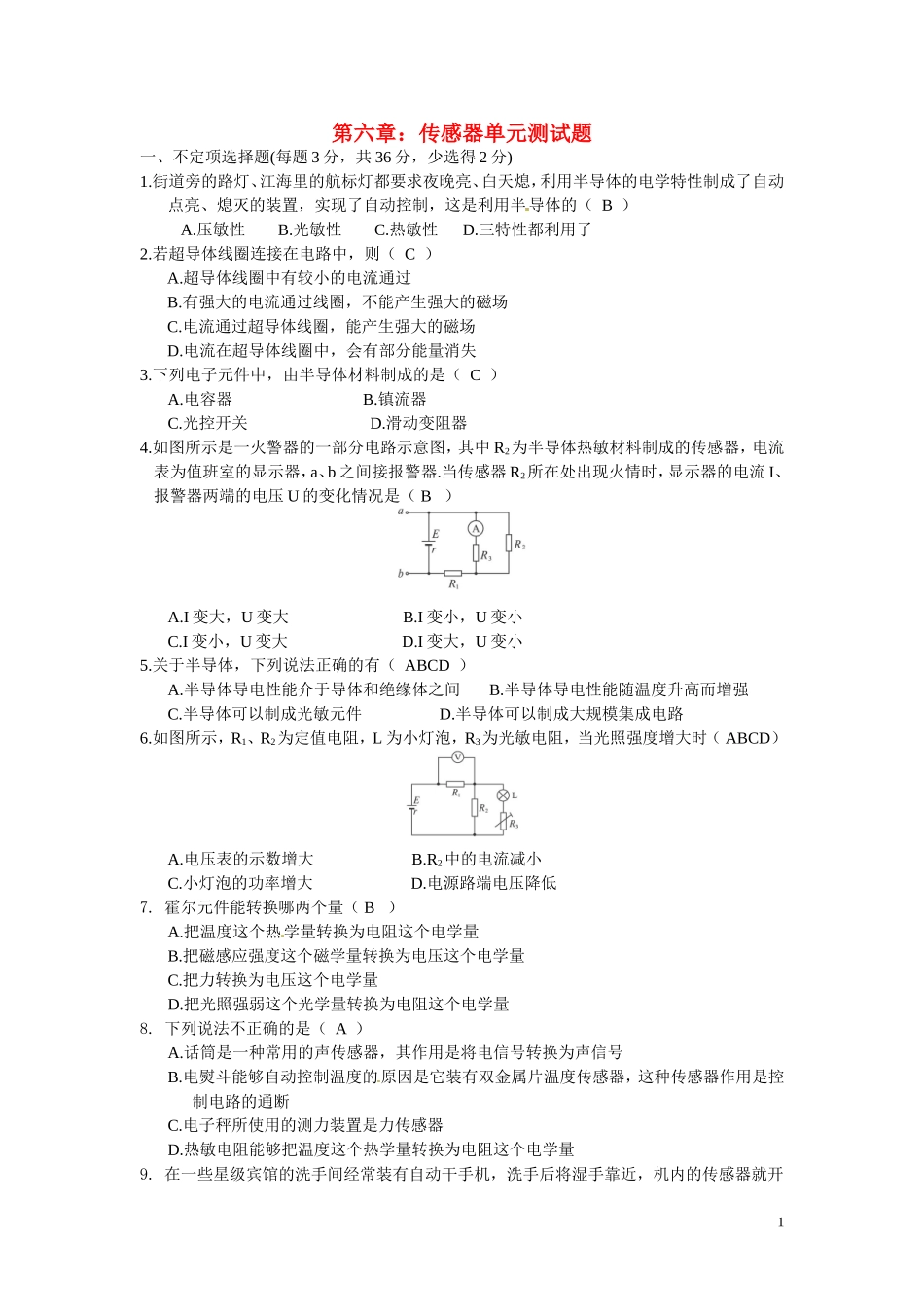

第六章：传感器单元测试题一、不定项选择题(每题3分，共36分，少选得2分)1.街道旁的路灯、江海里的航标灯都要求夜晚亮、白天熄，利用半导体的电学特性制成了自动点亮、熄灭的装置，实现了自动控制，这是利用半导体的（B）A.压敏性B.光敏性C.热敏性D.三特性都利用了2.若超导体线圈连接在电路中，则（C）A.超导体线圈中有较小的电流通过B.有强大的电流通过线圈，不能产生强大的磁场C.电流通过超导体线圈，能产生强大的磁场D.电流在超导体线圈中，会有部分能量消失3.下列电子元件中，由半导体材料制成的是（C）A.电容器B.镇流器C.光控开关D.滑动变阻器4.如图所示是一火警器的一部分电路示意图，其中R2为半导体热敏材料制成的传感器，电流表为值班室的显示器，a、b之间接报警器.当传感器R2所在处出现火情时，显示器的电流I、报警器两端的电压U的变化情况是（B）A.I变大，U变大B.I变小，U变小C.I变小，U变大D.I变大，U变小5.关于半导体，下列说法正确的有（ABCD）A.半导体导电性能介于导体和绝缘体之间B.半导体导电性能随温度升高而增强C.半导体可以制成光敏元件D.半导体可以制成大规模集成电路6.如图所示，R1、R2为定值电阻，L为小灯泡，R3为光敏电阻，当光照强度增大时（ABCD）A.电压表的示数增大B.R2中的电流减小C.小灯泡的功率增大D.电源路端电压降低7.霍尔元件能转换哪两个量（B）A.把温度这个热学量转换为电阻这个电学量B.把磁感应强度这个磁学量转换为电压这个电学量C.把力转换为电压这个电学量D.把光照强弱这个光学量转换为电阻这个电学量8.下列说法不正确的是（A）A.话筒是一种常用的声传感器，其作用是将电信号转换为声信号B.电熨斗能够自动控制温度的原因是它装有双金属片温度传感器，这种传感器作用是控制电路的通断C.电子秤所使用的测力装置是力传感器D.热敏电阻能够把温度这个热学量转换为电阻这个电学量9.在一些星级宾馆的洗手间经常装有自动干手机，洗手后将湿手靠近，机内的传感器就开1通电热器加热，有热空气从机内喷出，将湿手烘干.手靠近干手机能使传感器工作，是因为（D）A.改变温度B.改变湿度C.改变磁场D.改变电容10.演示位移传感器的工作原理如图所示，物体M在导轨上平移时，带动滑动变阻器的金属滑杆P，通过电压表显示的数据来反映物体位移的大小x.假设电压表是理想的，则下列说法正确的是（B）A.物体M运动时，电源内的电流会发生变化B.物体M运动时，电压表的示数会发生变化C.物体M不动时，电路中没有电流D.物体M不动时，电压表没有示数11.如图所示是测定位移x的电容式传感器，其工作原理是哪个量的变化，造成其电容的变化（A）A.电介质进入极板的长度B.两极板间距C.两极板正对面积D.极板所带电荷量12.用遥控器调换电视机频道的过程，实际上就是传感器把光信号转化为电信号的过程.下列属于这类传感器的是（AA.红外报警装置B.走廊照明灯的声控开关C.自动洗衣机中的压力传感装置D.电饭煲中控制加热和保温的温控器二、填空题（本题共5小题，每题4分，共20分）13.如图6-4所示是工业生产中大部分光电控制设备用到的光控继电器的示意图，它由光源、光电管、放大器、电磁继电器等几部分组成.图6-4（1）示意图中，a端就是电源_____________极；（2）光控继电器的原理是：当光照射光电管时，___________________________________.答案：（1）正2（2）阴极K发射电子，电路中产生电流，经放大器放大后的电流使电磁铁M被磁化，将衔铁N吸住；无光照射光电管时，电路中无电流，N自动离开M14.一光敏电阻和一用电器串联后接在一电源上，如图所示.当电路中的光敏电阻受到光照射时，用电器__________正常工作；当光敏电阻不受光照射时，阻值__________，电流___________，用电器___________工作.答案：开始增大减小停止15．如图所示是继电器的原理图，A为常闭触点，B为常开触点，当在接线柱2、3间通入一定的电流时，电磁铁便使衔铁P脱离A而与B接触，从而达到控制电路的目的.接线柱____________与有电源的热敏电阻串联.接线柱____________与外电路串联，即可在温度过高时切断外电路，实现对外电路的自动控制.若要求切断此电路的同时接通另一个外电路，则需要接通的电路应连在______...
