各种外加剂原理和特性VIP专享VIP免费

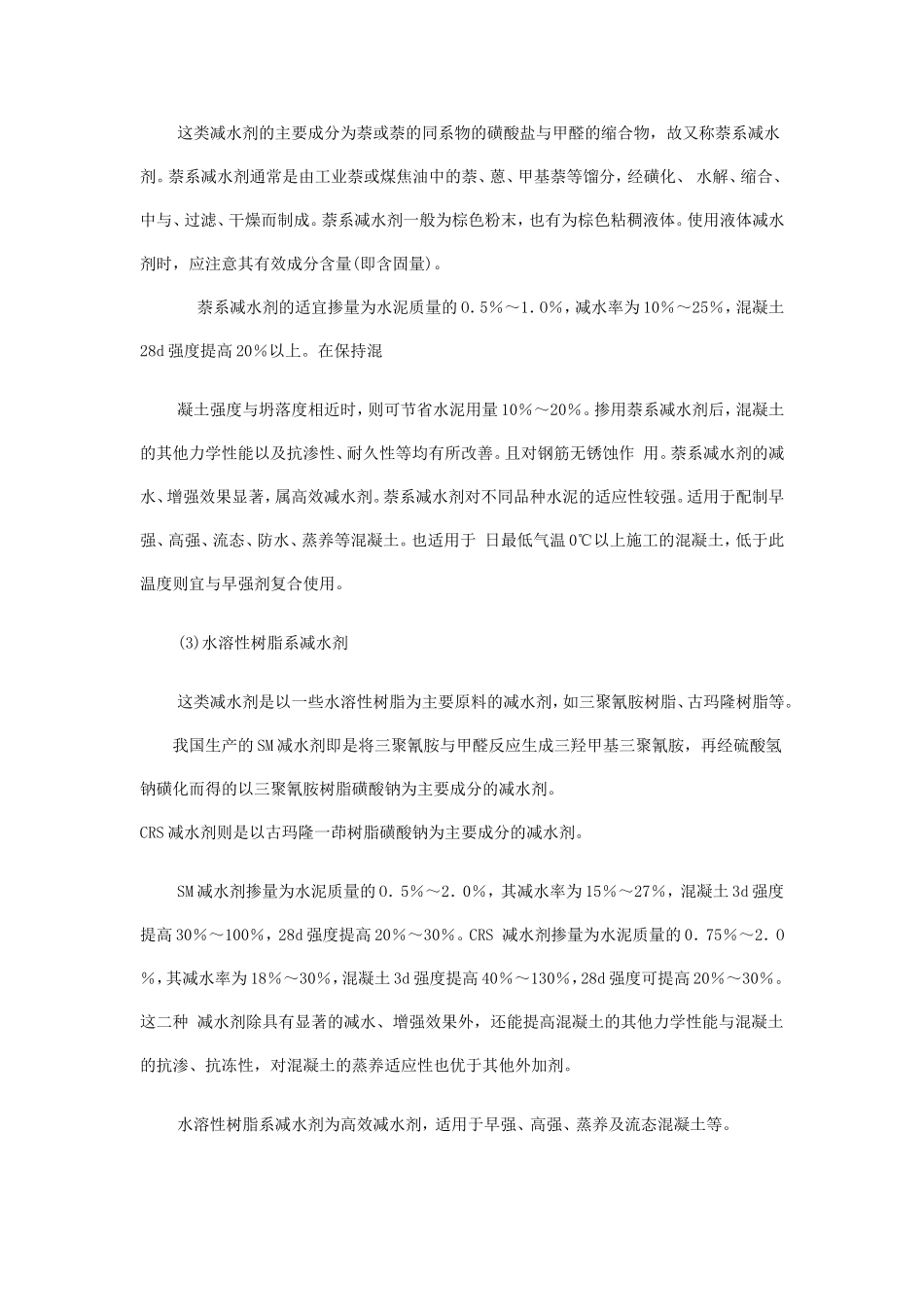

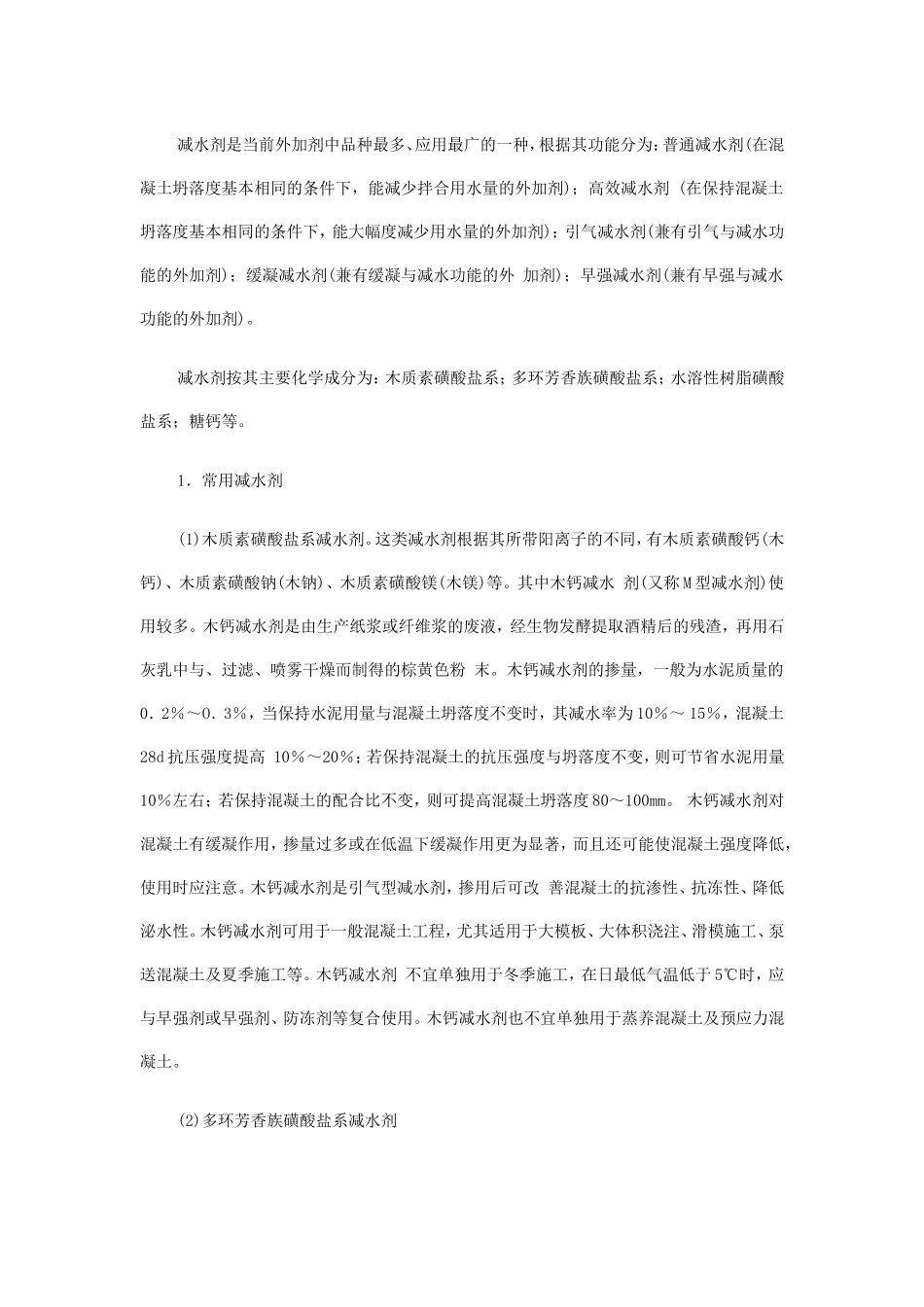

减水剂是当前外加剂中品种最多、应用最广的一种，根据其功能分为：普通减水剂(在混凝土坍落度基本相同的条件下，能减少拌合用水量的外加剂)；高效减水剂(在保持混凝土坍落度基本相同的条件下，能大幅度减少用水量的外加剂)；引气减水剂(兼有引气与减水功能的外加剂)；缓凝减水剂(兼有缓凝与减水功能的外加剂)；早强减水剂(兼有早强与减水功能的外加剂)。减水剂按其主要化学成分为：木质素磺酸盐系；多环芳香族磺酸盐系；水溶性树脂磺酸盐系；糖钙等。1．常用减水剂(1)木质素磺酸盐系减水剂。这类减水剂根据其所带阳离子的不同，有木质素磺酸钙(木钙)、木质素磺酸钠(木钠)、木质素磺酸镁(木镁)等。其中木钙减水剂(又称M型减水剂)使用较多。木钙减水剂是由生产纸浆或纤维浆的废液，经生物发酵提取酒精后的残渣，再用石灰乳中与、过滤、喷雾干燥而制得的棕黄色粉末。木钙减水剂的掺量，一般为水泥质量的0．2％～O．3％，当保持水泥用量与混凝土坍落度不变时，其减水率为10％～15％，混凝土28d抗压强度提高10％～20％；若保持混凝土的抗压强度与坍落度不变，则可节省水泥用量10％左右；若保持混凝土的配合比不变，则可提高混凝土坍落度80～100mm。木钙减水剂对混凝土有缓凝作用，掺量过多或在低温下缓凝作用更为显著，而且还可能使混凝土强度降低，使用时应注意。木钙减水剂是引气型减水剂，掺用后可改善混凝土的抗渗性、抗冻性、降低泌水性。木钙减水剂可用于一般混凝土工程，尤其适用于大模板、大体积浇注、滑模施工、泵送混凝土及夏季施工等。木钙减水剂不宜单独用于冬季施工，在日最低气温低于5℃时，应与早强剂或早强剂、防冻剂等复合使用。木钙减水剂也不宜单独用于蒸养混凝土及预应力混凝土。(2)多环芳香族磺酸盐系减水剂这类减水剂的主要成分为萘或萘的同系物的磺酸盐与甲醛的缩合物，故又称萘系减水剂。萘系减水剂通常是由工业萘或煤焦油中的萘、蒽、甲基萘等馏分，经磺化、水解、缩合、中与、过滤、干燥而制成。萘系减水剂一般为棕色粉末，也有为棕色粘稠液体。使用液体减水剂时，应注意其有效成分含量(即含固量)。萘系减水剂的适宜掺量为水泥质量的O．5％～1．O％，减水率为10％～25％，混凝土28d强度提高20％以上。在保持混凝土强度与坍落度相近时，则可节省水泥用量10％～20％。掺用萘系减水剂后，混凝土的其他力学性能以及抗渗性、耐久性等均有所改善。且对钢筋无锈蚀作用。萘系减水剂的减水、增强效果显著，属高效减水剂。萘系减水剂对不同品种水泥的适应性较强。适用于配制早强、高强、流态、防水、蒸养等混凝土。也适用于日最低气温0℃以上施工的混凝土，低于此温度则宜与早强剂复合使用。(3)水溶性树脂系减水剂这类减水剂是以一些水溶性树脂为主要原料的减水剂，如三聚氰胺树脂、古玛隆树脂等。我国生产的SM减水剂即是将三聚氰胺与甲醛反应生成三羟甲基三聚氰胺，再经硫酸氢钠磺化而得的以三聚氰胺树脂磺酸钠为主要成分的减水剂。CRS减水剂则是以古玛隆一茚树脂磺酸钠为主要成分的减水剂。SM减水剂掺量为水泥质量的O．5％～2．0％，其减水率为15％～27％，混凝土3d强度提高30％～100％，28d强度提高20％～30％。CRS减水剂掺量为水泥质量的0．75％～2．O％，其减水率为18％～30％，混凝土3d强度提高40％～130％，28d强度可提高20％～30％。这二种减水剂除具有显著的减水、增强效果外，还能提高混凝土的其他力学性能与混凝土的抗渗、抗冻性，对混凝土的蒸养适应性也优于其他外加剂。水溶性树脂系减水剂为高效减水剂，适用于早强、高强、蒸养及流态混凝土等。2．减水剂的作用机理上述各种减水剂尽管成分不同，但均为表面活性剂，所以其减水作用机理相似。表面活性剂是具有显著改变(通常为降低)液体表面张力或二相间界面张力的物质，其分子由亲水基团与憎水基团二个部分组成。表面活性剂加入水溶液中后，其分子中的亲水基团指向溶液，憎水基团指向空气、固体或非极性液体并作定向排列，形成定向吸附膜而降低水的表面张力与二相间的界面张力。在液体中显示出表面活性作用。当水泥浆体中加入减水剂后，减水剂分子中的憎水基团定向吸附于水泥质点表面，亲水基团指向水溶液，...
