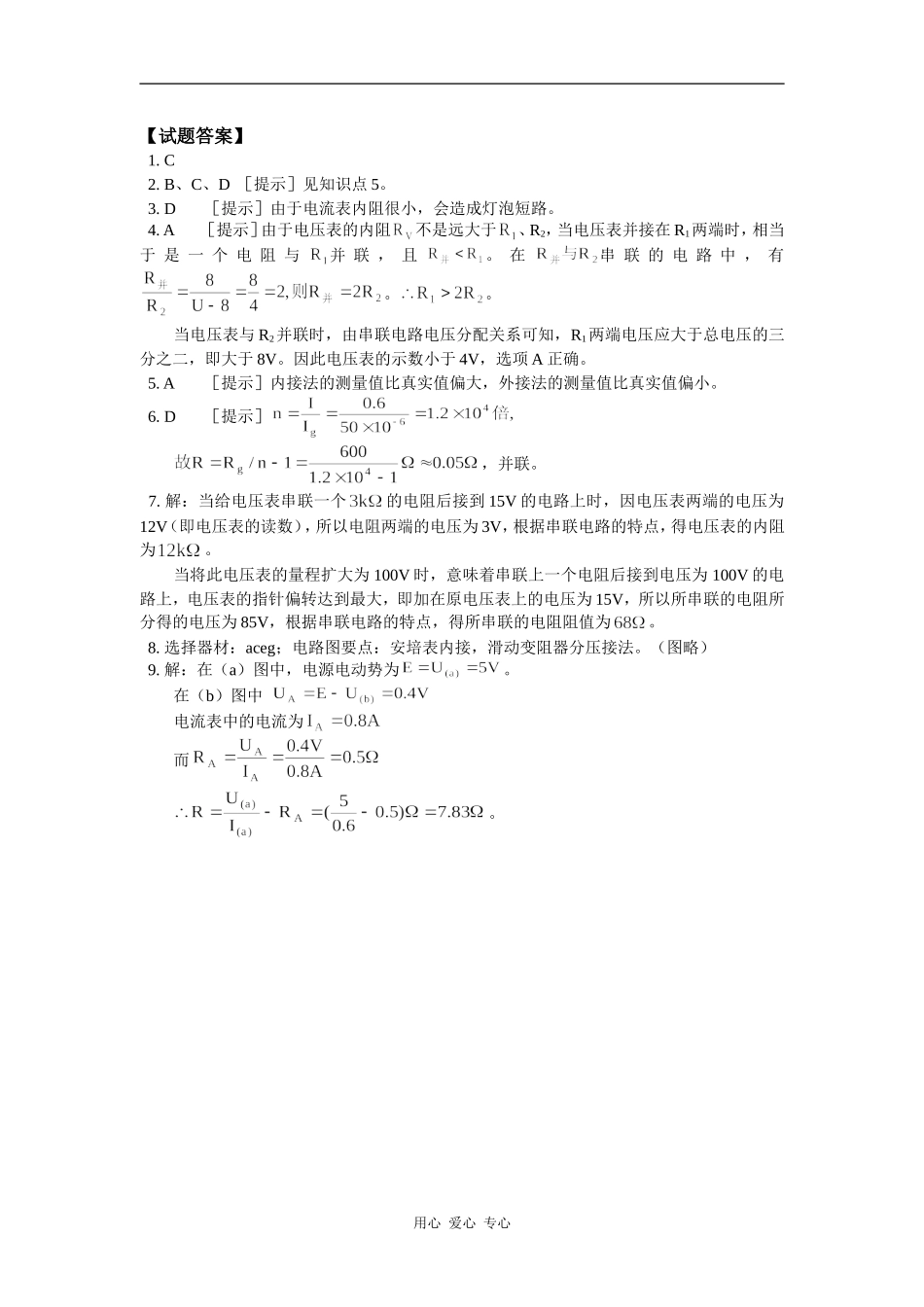

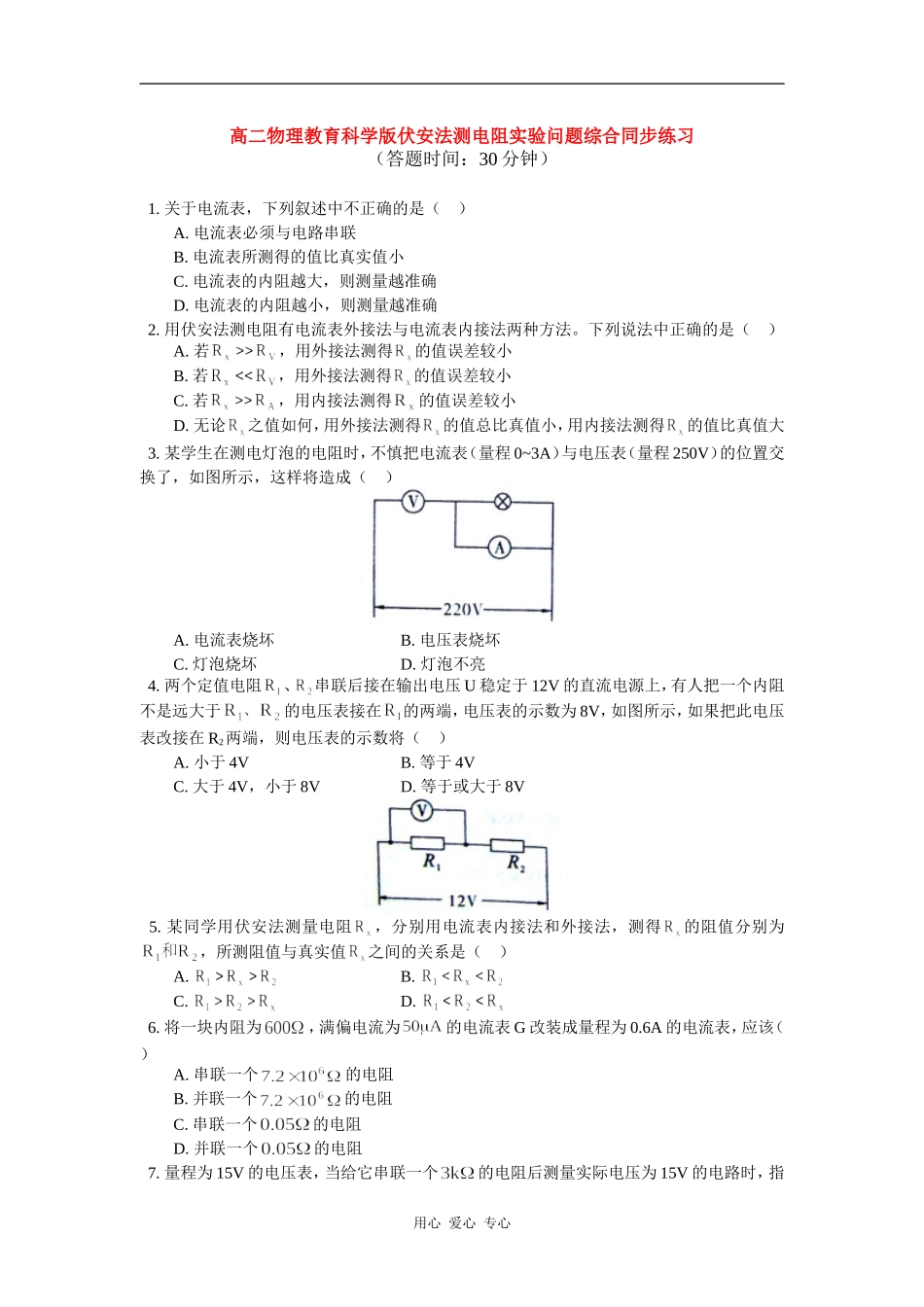

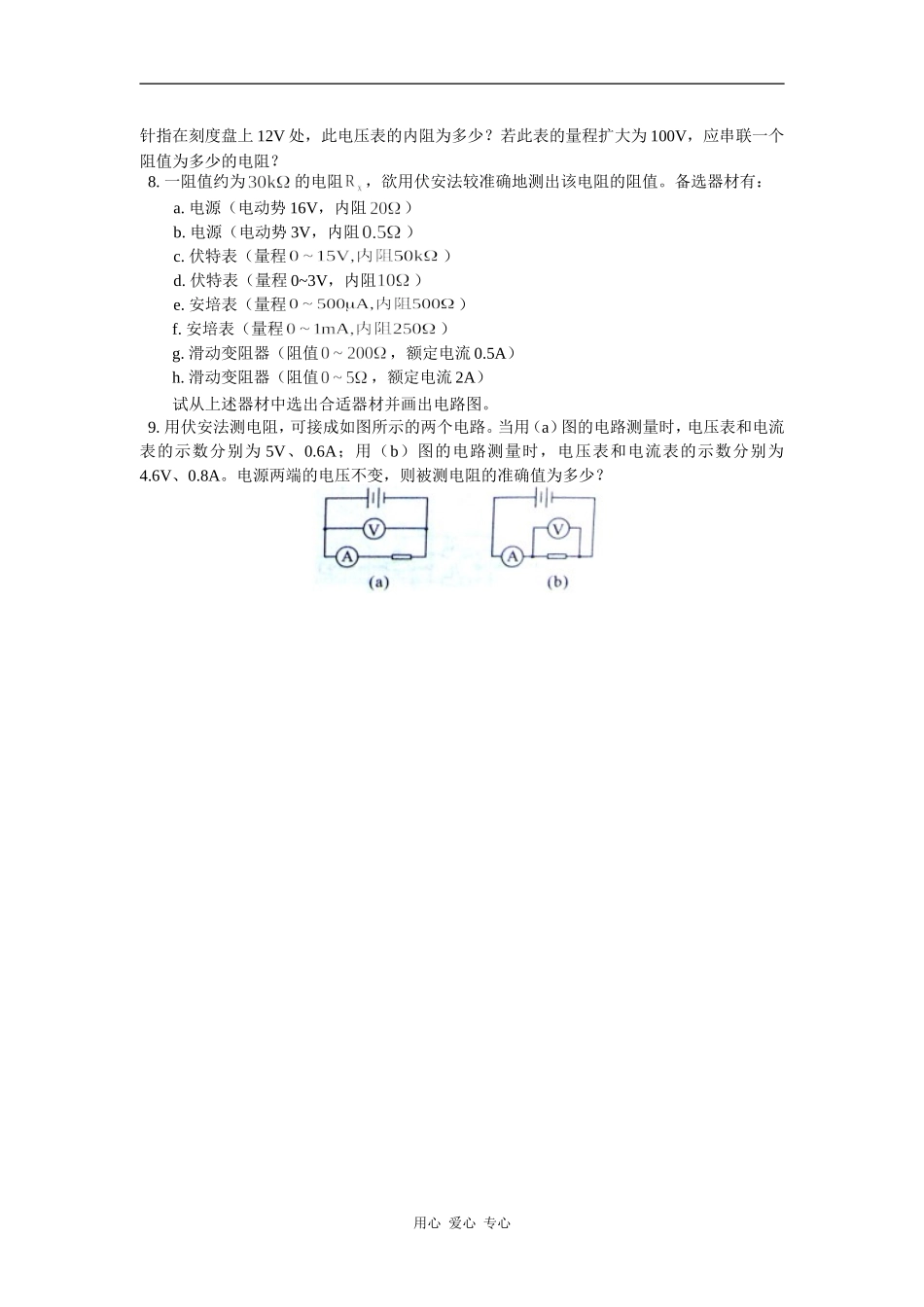

高二物理教育科学版伏安法测电阻实验问题综合同步练习（答题时间：30分钟）1.关于电流表，下列叙述中不正确的是（）A.电流表必须与电路串联B.电流表所测得的值比真实值小C.电流表的内阻越大，则测量越准确D.电流表的内阻越小，则测量越准确2.用伏安法测电阻有电流表外接法与电流表内接法两种方法。下列说法中正确的是（）A.若，用外接法测得的值误差较小B.若，用外接法测得的值误差较小C.若，用内接法测得的值误差较小D.无论之值如何，用外接法测得的值总比真值小，用内接法测得的值比真值大3.某学生在测电灯泡的电阻时，不慎把电流表（量程0~3A）与电压表（量程250V）的位置交换了，如图所示，这样将造成（）A.电流表烧坏B.电压表烧坏C.灯泡烧坏D.灯泡不亮4.两个定值电阻、串联后接在输出电压U稳定于12V的直流电源上，有人把一个内阻不是远大于的电压表接在的两端，电压表的示数为8V，如图所示，如果把此电压表改接在R2两端，则电压表的示数将（）A.小于4VB.等于4VC.大于4V，小于8VD.等于或大于8V5.某同学用伏安法测量电阻，分别用电流表内接法和外接法，测得的阻值分别为，所测阻值与真实值之间的关系是（）A.B.C.D.6.将一块内阻为，满偏电流为的电流表G改装成量程为0.6A的电流表，应该（）A.串联一个的电阻B.并联一个的电阻C.串联一个的电阻D.并联一个的电阻7.量程为15V的电压表，当给它串联一个的电阻后测量实际电压为15V的电路时，指用心爱心专心针指在刻度盘上12V处，此电压表的内阻为多少？若此表的量程扩大为100V，应串联一个阻值为多少的电阻？8.一阻值约为的电阻，欲用伏安法较准确地测出该电阻的阻值。备选器材有：a.电源（电动势16V，内阻）b.电源（电动势3V，内阻）c.伏特表（量程）d.伏特表（量程0~3V，内阻）e.安培表（量程）f.安培表（量程）g.滑动变阻器（阻值，额定电流0.5A）h.滑动变阻器（阻值，额定电流2A）试从上述器材中选出合适器材并画出电路图。9.用伏安法测电阻，可接成如图所示的两个电路。当用（a）图的电路测量时，电压表和电流表的示数分别为5V、0.6A；用（b）图的电路测量时，电压表和电流表的示数分别为4.6V、0.8A。电源两端的电压不变，则被测电阻的准确值为多少？用心爱心专心【试题答案】1.C2.B、C、D［提示］见知识点5。3.D［提示］由于电流表内阻很小，会造成灯泡短路。4.A［提示］由于电压表的内阻不是远大于、R2，当电压表并接在R1两端时，相当于是一个电阻与并联，且。在串联的电路中，有。。当电压表与R2并联时，由串联电路电压分配关系可知，R1两端电压应大于总电压的三分之二，即大于8V。因此电压表的示数小于4V，选项A正确。5.A［提示］内接法的测量值比真实值偏大，外接法的测量值比真实值偏小。6.D［提示］，并联。7.解：当给电压表串联一个的电阻后接到15V的电路上时，因电压表两端的电压为12V（即电压表的读数），所以电阻两端的电压为3V，根据串联电路的特点，得电压表的内阻为。当将此电压表的量程扩大为100V时，意味着串联上一个电阻后接到电压为100V的电路上，电压表的指针偏转达到最大，即加在原电压表上的电压为15V，所以所串联的电阻所分得的电压为85V，根据串联电路的特点，得所串联的电阻阻值为。8.选择器材：aceg；电路图要点：安培表内接，滑动变阻器分压接法。（图略）9.解：在（a）图中，电源电动势为。在（b）图中电流表中的电流为而。用心爱心专心
