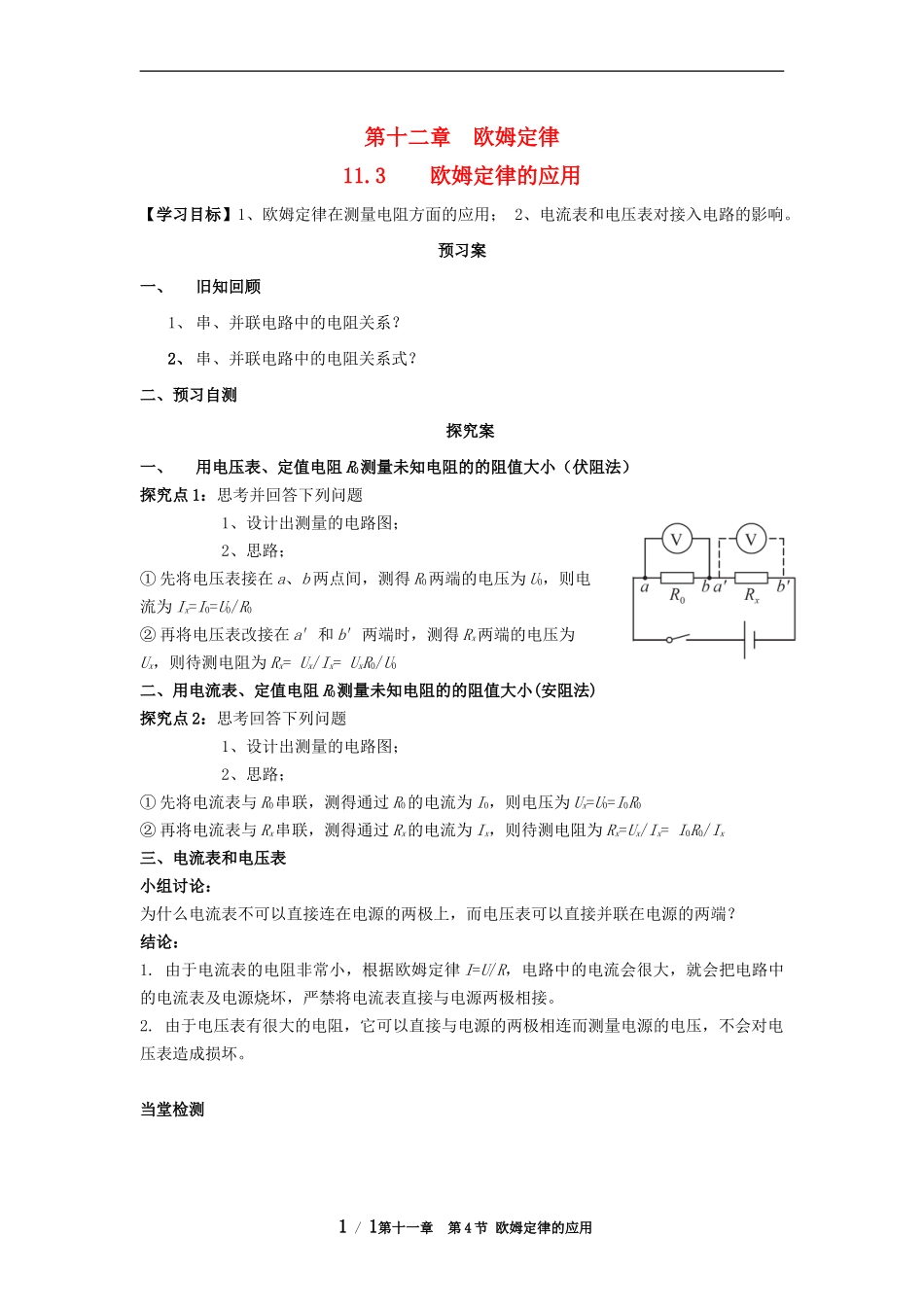

第十二章欧姆定律11.3欧姆定律的应用【学习目标】1、欧姆定律在测量电阻方面的应用；2、电流表和电压表对接入电路的影响。预习案一、旧知回顾1、串、并联电路中的电阻关系？2、串、并联电路中的电阻关系式？二、预习自测探究案一、用电压表、定值电阻R0测量未知电阻的的阻值大小（伏阻法）探究点1：思考并回答下列问题1、设计出测量的电路图；2、思路；①先将电压表接在a、b两点间，测得R0两端的电压为U0，则电流为Ix=I0=U0/R0②再将电压表改接在a′和b′两端时，测得Rx两端的电压为Ux，则待测电阻为Rx=Ux/Ix=UxR0/U0二、用电流表、定值电阻R0测量未知电阻的的阻值大小(安阻法)探究点2：思考回答下列问题1、设计出测量的电路图；2、思路；①先将电流表与R0串联，测得通过R0的电流为I0，则电压为Ux=U0=I0R0②再将电流表与Rx串联，测得通过Rx的电流为Ix，则待测电阻为Rx=Ux/Ix=I0R0/Ix三、电流表和电压表小组讨论：为什么电流表不可以直接连在电源的两极上，而电压表可以直接并联在电源的两端？结论：1.由于电流表的电阻非常小，根据欧姆定律I=U/R，电路中的电流会很大，就会把电路中的电流表及电源烧坏，严禁将电流表直接与电源两极相接。2.由于电压表有很大的电阻，它可以直接与电源的两极相连而测量电源的电压，不会对电压表造成损坏。当堂检测1/1第十一章第4节欧姆定律的应用
