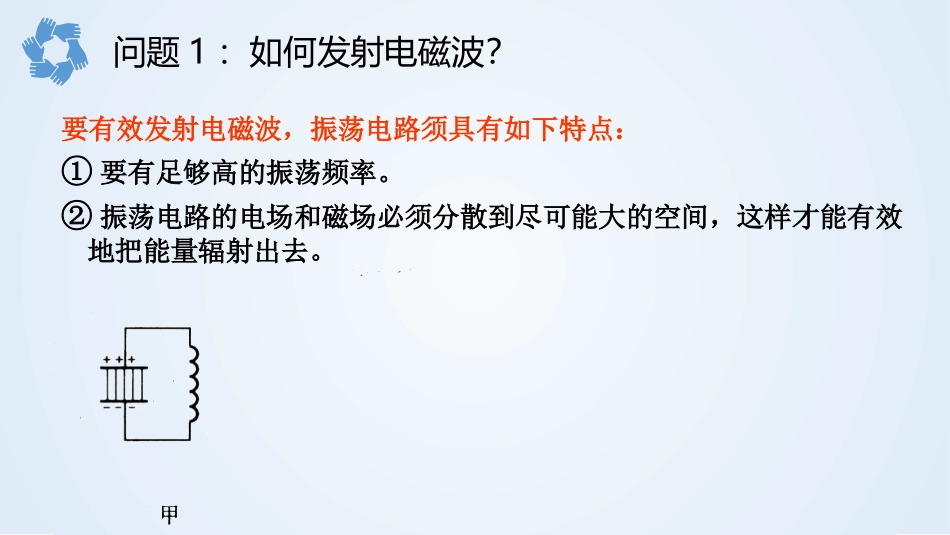

14.3电磁波的发射和接收南昌市立德朝阳中学吴俊军点击输入正文点击输入大标题问题1:如何发射电磁波?要有效发射电磁波,振荡电路须具有如下特点:①要有足够高的振荡频率。②振荡电路的电场和磁场必须分散到尽可能大的空间,这样才能有效地把能量辐射出去。问题2:如何发射频率较低的音频和图像信号?一、电磁波的发射1.载波:振荡器产生的高频交变电流,是用来携带声音、图像等信息的,叫做载波。2.调制:把信息加在载波上,就使载波随着信号而改变,这种技术叫做调制。类比:(电磁波发射——高铁运货)“货物”——要传送的声音、图象等讯号“高铁”——振荡器产生的高频交变电流(载波)“装上货物”的过程——调制信号过程方式1调幅方式2调频调幅(AM):使高频载波的振幅随信号而改变调频(FM):使高频载波的频率随信号而改变常见两种调制方式调制(以调幅为例)(1)示波器:无信号输入(2)示波器:输入300Hz(3)示波器:输入3000Hz(4)示波器:输入300Hz+3000Hz调制电路接在振荡器和线圈之间的话筒就是一个最简单的调制器无线电波波段划分问题3:各种频率的电磁波是怎样分类和传播的?二、无线电波的传播方式易被电离层反射频率高,波长短为什么不同波段的无线电波采用不同的传播方式?波长较长,易发生衍射问题4:发射的电磁波如何被接收到呢?——挑选特定频率的电磁波1.调谐三、无线电波的接收当接收电路的固有频率跟接收到的电磁波的频率相同时,接收电路中产生的振荡电流最强,这种现象叫做电谐振。收音机的调谐电路可变电容下图为收音机中与调台旋钮相连的电子元件,结合左右两图说明收音机是如何实现选台的——分离高频载波和低频信号(检波)2.解调解调器(1)用调谐电路接收到的感应电流是调制的高频振荡电流,要得到所需要的信号,还需要解调。(2)声音或图像信号从高频电流中还原出来,叫做解调。是调制的逆过程,调幅波的解调也叫检波。三、无线电波的接收调谐电路检波电路MoDemModulator(调制器)Demodulator(解调器)(调制解调器)“猫”常识:“调制解调器”为什么叫做“猫”?电视和广播的发射低频图象电信号调制发射低频声音电信号应用与小结电磁感应调谐解调图象还原声音还原电视和广播的接收应用与小结
