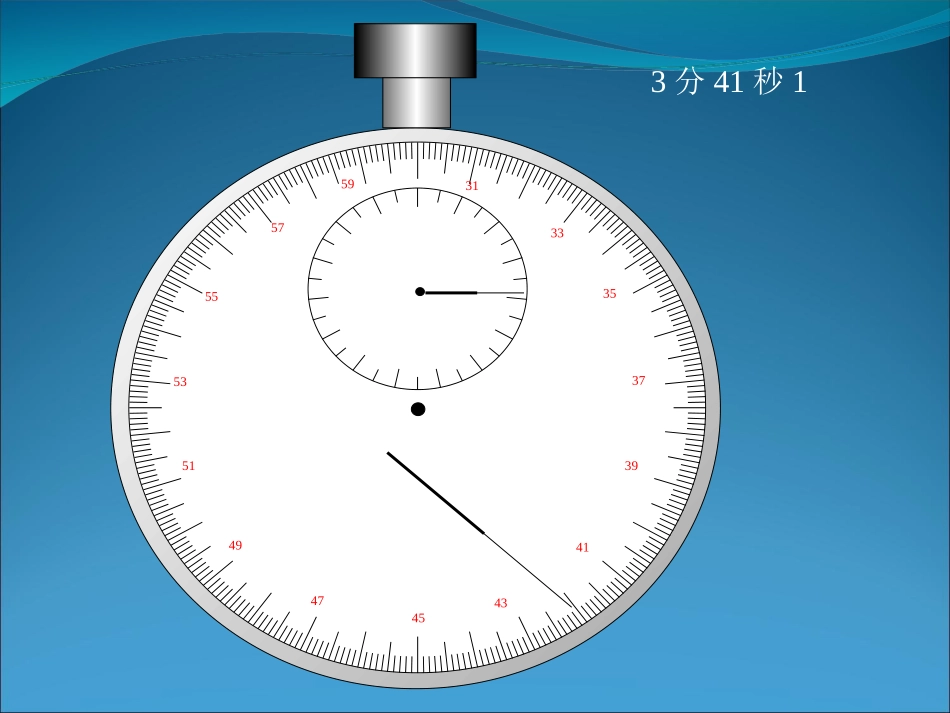

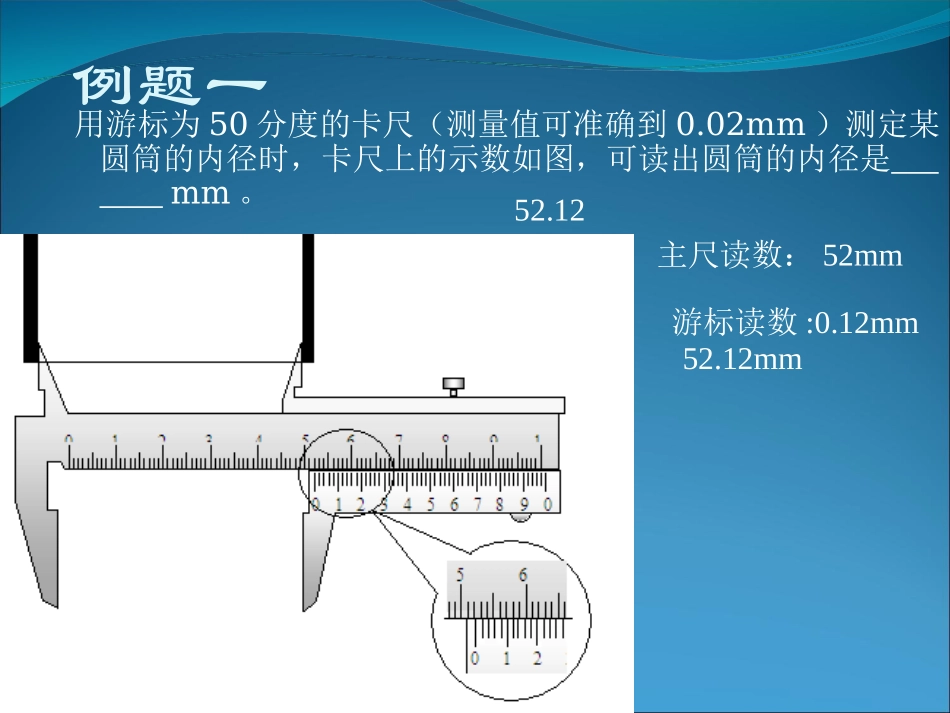

实验创新思维0312334356378394110431214451647184920512253242655572859012678910113451213143分41秒1例题一用游标为50分度的卡尺（测量值可准确到0.02mm）测定某圆筒的内径时，卡尺上的示数如图，可读出圆筒的内径是mm。主尺读数：52mm游标读数:0.12mm52.12mm52.12例题二某同学按如图所示电路进行实验，实验时该同学将变阻器的触片P移到不同位置时测得各电表的示数如下表所示序号A1示数(安)A2示数(安)V1示数(伏)V2示数(伏)10.600.302.401.2020.440.322.560.48将电压表内阻看作无限大，电流表内阻看作零。（1）电路中，E、r分别为电源的电动势和内阻，R1、R2、R3为定值电阻，在这五个物理量中，可根据上表中的数据求得的物理量是（不要求具体计算）。（2）由于电路发生故障，发现两电压表示数相同了（但不为零），若这种情况的发生是由用电器引起的，则可能的故障原因是。(2000年上海)（8分）分析R3的电流与电压分别由V1和A2读得，R3可测。R2的电流是（A1-A2）的读数，电压是V2的读数R2可测电动势E可测。E=U1+I1（R1+r）E=U2+I2(R1+r)r是否可测量出来？两电压表读数相等时Rp两端的电压等于零1、R2断了。2、Rp短路。3、R3短路时。两电压表读数均为零。例题三从下表中选出适当的实验器材，设计一电路来测量电流表Ａ１的内阻ｒ１要求方法简捷，有尽可能高的测量精度，并能测得多组数据。（2000全国８分）规格器材（代号）电流表（A1）电流表（A2）电压表（V）电阻（R1）滑动变阻器（R2）电池（E）电键（K）导线若干量程10mA，内阻r待测（约40Ω）量程500μA，内阻r2=750Ω量程10V，内阻r3=10KΩ阻值约100Ω，作保护电阻用总阻值约50Ω电动势1.5V，内阻很小（１）在虚线方框中画出电路图，标明所用器材的代号。（２）若选测量数据中的一组来计算ｒ１，则所用的表达式为ｒ１＝__________，式中各符号的意义是：___________________。分析测电流表的内电阻，因自身电流可测出，所以可用电压表测它的电压。但本题中的电压表量程太大，此法不妥。因A2的电阻已知，可将A1A2并联，利用分流原理求A1的内电阻。保护电阻与变阻器有两种接法，请比较哪一接法好。r1=212rII例题四用图示的电路测定未知电阻Rx的值。图中电源电动势未知，电源内阻与电流表的内阻均可忽略不计，R为电阻箱。（1）若要测得Rx的值，R至少需要取_____个不同的数值。（2）若电流表每个分度表示的电流值未知，但指针偏转角度与通过的电流成正比，则在用此电路测Rx时，R至少需取_____个不同的数值。（3）若电源内阻不可忽略，能否应用此电路测量Rx？（1998年全国）答：_____。分析（1）、因电源无内阻，故两电阻的总电压不变。I1（R1+RX）=U总I2（R2+RX）=U总。至少测两次RX=122211IIRIRI（2）只要用I1=Kθ1、I2=Kθ2代入即可。同样至少测两次（3）电源内阻不可忽略，则I1（R1+RX+r）=I2（R2+RX+r）无法测出RX例题五某学生为了测量一物体的质量，找到一个力电转换器，该转换器的输出电压正比于受压面的压力（比例系数为k），如图所示．测量时先调节输入端的电压。使转换器空载时的输出电压为0；而后在其受压面上放一物体，即可测得与物体的质量成正比的输出电压U。现有下列器材：力电转换器、质量为m0的砝码、电压表、滑动变阻器、干电池各一个、电键及导线若干、待测物体（可置于力电转换器的受压面上）。请完成对该物体质量的测量。（l）设计一个电路，要求力电转换器的输入电压可调，并且使电压的调节范围尽可能大，在方框中画出完整的测量电路图。（2）简要说明测量步骤，求出比例系数k，并测出待测物体的质量m．（3）请设想实验中可能会出现的一个问题（2001年上海）（7分）分析（1）设计的电路图如图所示。（2）测量步骤与结果：①调节滑动变阻器，使转换器的输出电压为零；②将砝码放在转换器上，记下输出电压U0；③将待测物放在转换器上，记下输出电压U1；由U0＝km0g，得k＝U0/m0g测得U＝kmg，所以m＝m0U/U0。（3）①因电源电压不够而输出电压调不到零；②待测物体质量超出转换器量程例题六右图为用频闪摄影方法拍摄的研究物体作平抛运动规律的照片，图中A、B、...
