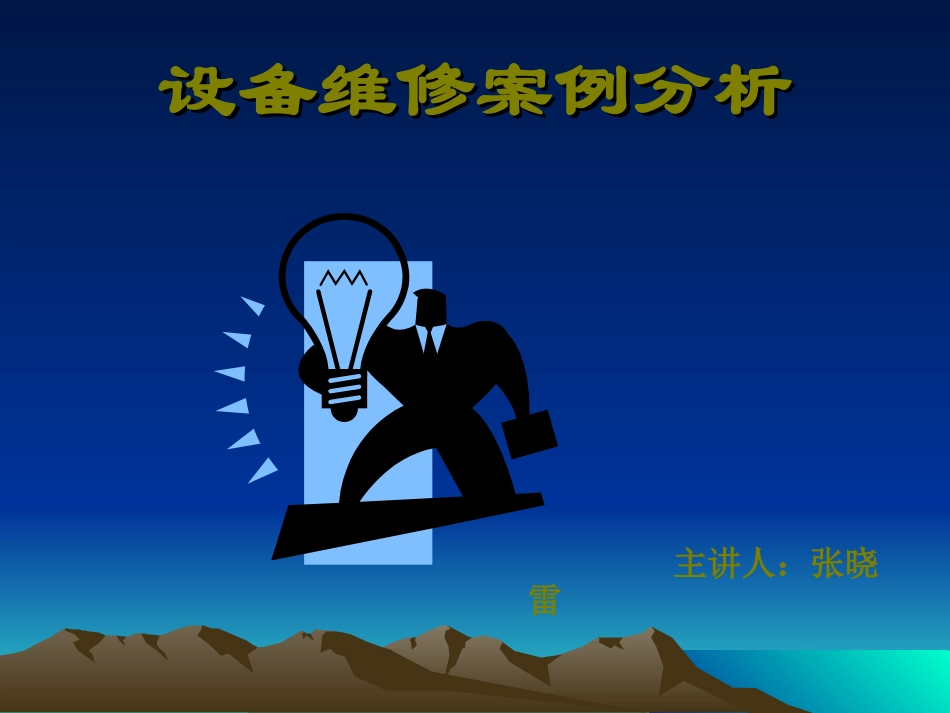

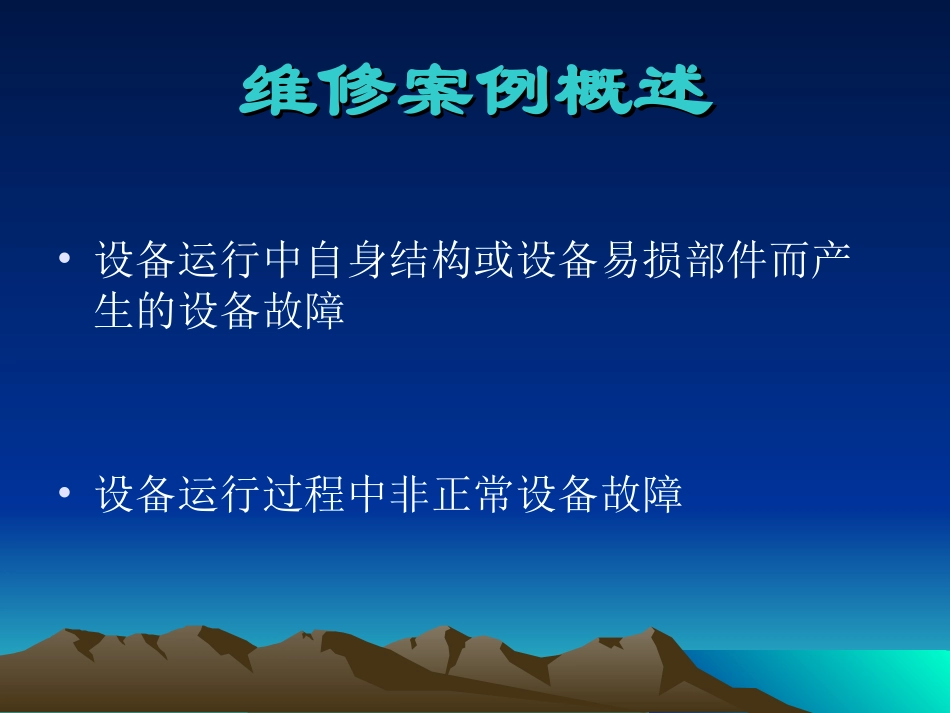

设备维修案例分析设备维修案例分析主讲人：张晓雷维修案例概述维修案例概述•设备运行中自身结构或设备易损部件而产生的设备故障•设备运行过程中非正常设备故障案例分析的目的案例分析的目的•降低设备故障率•减少人为及外界因素而引起设备故障•降低维修成本及设备停机时间•提高设备利用率及生产能力•维持设备正常运行提高生产品质案例分析的内容案例分析的内容•电镀锡板烘干机传动•湿区石英加热管损坏频繁•DES线水洗马达烧坏频繁•冲床按钮失灵及照明容易损坏电镀锡板烘干机传动电镀锡板烘干机传动•电镀锡板烘干机传动会经常间隙性不转动,主要原因有两点：•一：烘干机传动网与传动轴杆之间摩擦力度不够，在转动时会打滑而会引起整机传动时转时停。电镀锡板烘干机传动电镀锡板烘干机传动•二：传动网的张力不够，也会导致传动不顺畅，而现调整张力的手柄已经到终端，已无法调节其张力,到达不了正常工作要求。电镀锡板烘干机传动电镀锡板烘干机传动•电镀锡板烘干机传动会经常间隙性不转动的改善措施：•一：现我部门工程师经过观察调整，已将原来的调节手柄螺丝长度10CM调整为18CM。其主要目的是为了延长可调节距离，增加烘干机传动网与传动轴杆之间摩擦力。电镀锡板烘干机传动电镀锡板烘干机传动二：将传动网的长度缩短尽可能调整在调节螺丝可调范围之内，使其张紧度满足传动条件。冲床按钮开关失灵及照明容易损坏冲床按钮开关失灵及照明容易损坏•冲床按钮开关失灵经常性损坏的原因：开关失灵主要是由于在冲床工作时按钮开关要传送信号于PLC，然后PLC反馈信号到设备控制电路中中间继电器---PLC中间继电器按钮开关工作机组冲床按钮开关失灵及照明容易损坏冲床按钮开关失灵及照明容易损坏•而在工作时中间继电器吸合时触点之间会产生电弧，使工作触点损坏，产生接触不良机组无法工作。（按钮开关中间继电器为设备耗材有一定的使用寿命）冲床按钮开关失灵及照明容易损坏冲床按钮开关失灵及照明容易损坏•冲床按钮开关失灵的改善措施：在安装电源时尽可能把中间继电器的工作控制触点输入为零线辅助控制。（在这基础上再选择进口电器延续使用寿命）冲床按钮开关失灵及照明容易损坏冲床按钮开关失灵及照明容易损坏•冲床照明容易坏的原因：我们公司冲床上用的照明灯为白炽灯此灯能耗大发热量高容易烧坏灯头，另一方面可调节螺旋管为铁材质比较坚硬不好调节易损坏。冲床按钮开关失灵及照明容易损坏冲床按钮开关失灵及照明容易损坏•冲床照明容易坏的改善措施：将原来的白炽灯更换为LED包括灯架，现陆续更换中。DESDES线水洗马达烧坏频繁线水洗马达烧坏频繁•DES线马达烧坏频繁的原因：具本部门多次维修后分析原因应该是生产在日常保养时直接用自来水冲机器设备时未做保护措施，而直接冲洗到电机，使自来水渗透到电机内部损坏内部绝缘烧坏线圈---DESDES线水洗马达烧坏频繁线水洗马达烧坏频繁•另外还有一种现象就是自来水进入电机轴承内，使其轴承内部润滑油冲走或被稀释起不到润滑作用，引起轴承损坏卡死，而轴承卡死不能转动电机电流增大容易烧坏线圈。DESDES线水洗马达烧坏频繁线水洗马达烧坏频繁•DES线马达烧坏频繁的改善方法：加强设备日常巡查尽早发现设备异常响声，电机的运行电流。(加强生产员工日常保养规范的培训，督导员工自律。）---•建议可以这样保养如图：湿区石英加热管损坏频繁湿区石英加热管损坏频繁•湿区石英加热管损坏频繁原因：我部门维修反馈化金线在日常保养及药水更换时取加热管未轻取轻放，而造成加热管外石英管破裂损坏，这样的话就会引起加热管漏电无法使用---湿区石英加热管损坏频繁湿区石英加热管损坏频繁•另外还在保养清洗槽时将水位加的比较高，已超过加热管电源连接处而进水短路烧坏加热丝。湿区石英加热管损坏频繁湿区石英加热管损坏频繁•湿区石英加热管损坏频繁的改善措施：加强生产员工正常的日常保养方法，宣导节约意识。附加知识问题附加知识问题•在生产过程中公司突然停电我们生产操作员应该怎么做？•在正常生产出现设备大的异常我们生产应该怎么操作？ENDEND
