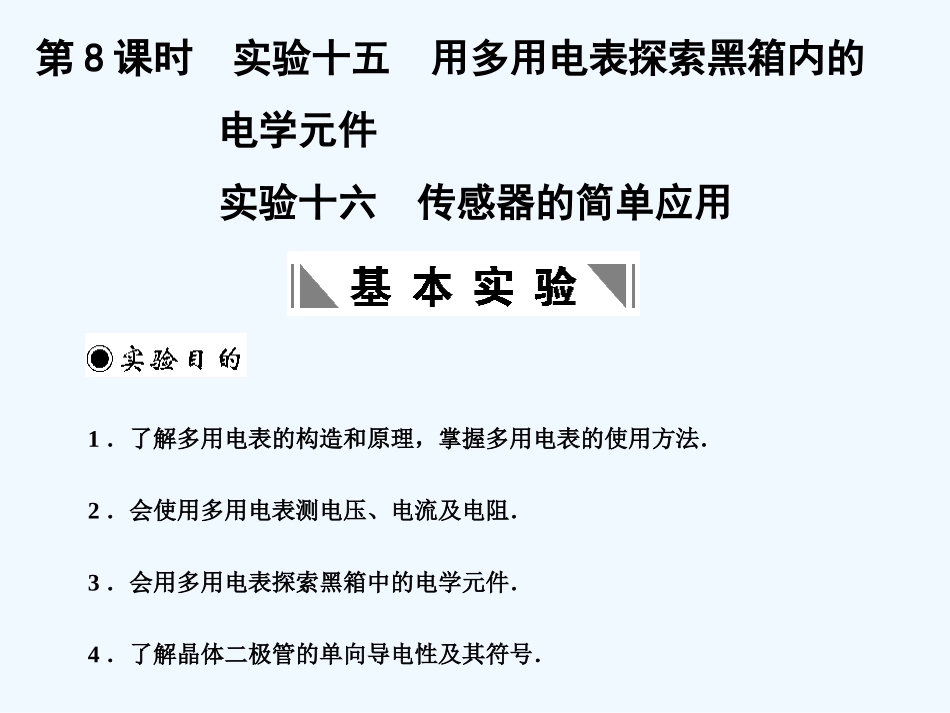

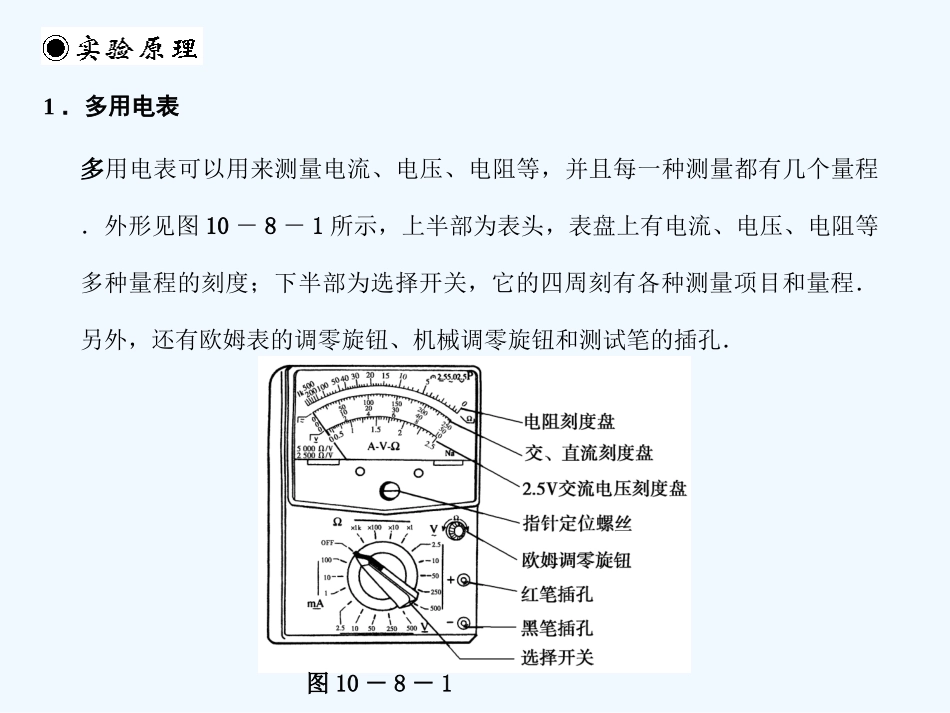

1．了解多用电表的构造和原理，掌握多用电表的使用方法．2．会使用多用电表测电压、电流及电阻．3．会用多用电表探索黑箱中的电学元件．4．了解晶体二极管的单向导电性及其符号．第8课时实验十五用多用电表探索黑箱内的电学元件实验十六传感器的简单应用1．多用电表多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程．外形见图10－8－1所示，上半部为表头，表盘上有电流、电压、电阻等多种量程的刻度；下半部为选择开关，它的四周刻有各种测量项目和量程．另外，还有欧姆表的调零旋钮、机械调零旋钮和测试笔的插孔．图10－8－1多用电表的特点(1)电阻零刻度在刻度盘的最右端，即与电流的最大刻度重合；电阻无限大，刻度与最左端的电流零刻度重合．(2)欧姆表的刻度不均匀(3)欧姆挡选倍率在不知道待测电阻的估计值时，应先从小倍率开始，熟记“小倍率小角度偏，大倍率大角度偏”(因为欧姆挡的刻度盘上越靠左读数越大，且测量前指针指在左侧“∞”处)．(4)欧姆表的读数待测电阻的阻值应为表盘读数乘以倍率．为了减小读数误差，指针应指表盘的部分，即中央刻度附近．晶体二极管是半导体材料制成的，它有两个极，一个叫正极，一个叫负极，它的符号如图10－8－2甲所示．晶体二极管具有单向导电性(符号上的箭头表示允许电流通过的方向)．当给二极管加正向电压时，它的电阻很小，电路导通，如图10－8－2乙所示；当给二极管加反向电压时，它的电阻很大，电路截止，如图10－8－2丙所示2．二极管的单向导电性图10－8－2(1)传感器：传感器是能将所测的物理量(一般是非电学量)转换成便于测量的量(一般是电学量)的一类元件．其工作过程是利用某一元件对某一物理量敏感，按一定规律将这一物理量转换成便于利用的信号，从而方便检测或自动化控制．(2)敏感元件：①热敏电阻：由半导体材料制成，温度升高，电阻率显著减小．②光敏电阻：由半导体材料制成，光照射下，电阻率显著减小．3．传感器的简单应用一、练习使用多用电表1．观察多用电表的外形，认识选择开关的测量项目及量程．2．检查多用电表的指针是否停在表盘刻度左端的电流零位置，若不指零，则可用小螺丝刀进行机械调零．3．将红、黑表笔分别插入“＋”“－”插孔多用电表、电学黑箱、直流电源、开关、导线、小灯泡、二极管、铁架台(带铁夹)、温度计、烧杯、光敏电阻、热敏电阻、冰(热)水、光电计数器等．4．将选择开关置于直流电压2.5V挡，测1.5V干电池的电压．5．将选择开关置于交流电压250V挡，测220V交流电源的电压．(一定要注意安全，手指不能接触红黑表笔前端的金属杆)6．将选择开关置于直流电流10mA挡，测量1.5V干电池与200Ω电阻串联回路的电流．7．将选择开关置于欧姆表的“×1”挡，短接红、黑表笔，调整调零旋钮，使指针指向欧姆表刻度的零位置．8．将两表笔分别接触几欧、几十欧的定值电阻两端，读出欧姆表指示的电阻数值，并与标准值比较，然后断开表笔．9．将选择开关置于欧姆挡的“×100”挡，重新进行欧姆调零，然后测定几百欧、几千欧的电阻，并将测定值与标准值进行比较．10．选择适当的量程，测定灯丝、电炉丝和人体的电阻．二、研究二极管的单向导电性1．将二极管、小灯泡、开关、直流电源按图10－8－3所示电路连接起来，闭合开关S后，小灯泡正常发光；2．将二极管、开关、小灯泡等按图10－8－4连接起来，闭合开关S后，小灯泡不发光．三、探测黑箱内电路(如图10－8－5所示)1．机械调零：熟悉多用电表的表面结构，观察使用前指针是否指在刻度线左端电流0位置，若不指0，调整调零螺丝，使指针指0.2．将多用电表选择开关旋转到直流电压挡，并置于较大量程，用多用电表测量黑箱任意两个接线柱间的电压，若均无电压，说明箱内不含电源．3．先选定欧姆挡某一较小的挡，两表笔短接，进行电阻调零．然后，用欧姆挡测AC间正反接电阻，若两次所测阻值相等，则标明AC间只含有电阻．若一次测量电阻值较小，另一次较大，说明AB间有二极管，且测量阻值较小时，与黑表笔接触的那一端为二极管的正极．4．用欧姆挡测量BC间正反接电阻，若两次测量值相等表明BC间只有电阻．若两次测量值不相等，且一次较小一次较大．说...
