【创新设计】2011届高考物理一轮复习 第2课时闭合电路的欧姆定律课件 人教大纲版VIP专享VIP免费

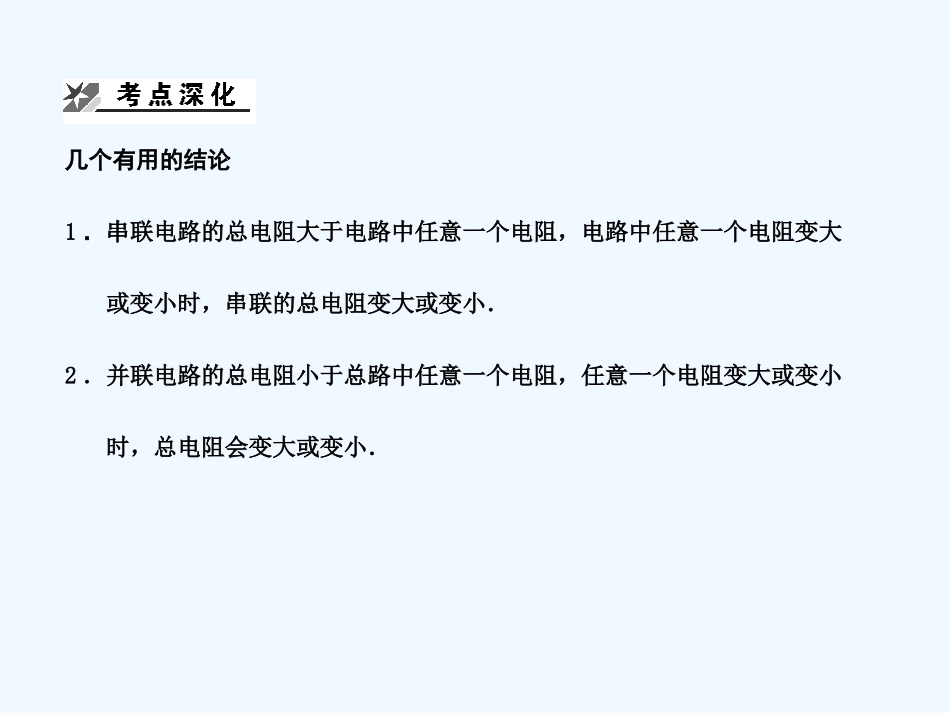

考纲要求三年考情热点考向考点要求2007年2008年2009年电阻的串、并联，串联电路的分压作用，并联电路的分流作用Ⅱ宁夏理综(T19·选择)重庆理综(T15·选择)广东理综(T8·选择)重庆物理(T15·选择)广东物理(T7·选择)广东理科基础(T13·选择)全国卷Ⅱ(T17·选择)江苏卷(T5·选择)广东卷(T10·选择)上海卷(T14·填空)1.高考对电路的规律常从两方面考查：(1)电路的分析(闭合电路的动态分析、含电容器电路分析，电功率分配分析等)．(2)电路的计算(闭合电路欧姆定律的具体运用，串并联特点理解、电功率的具体计算)．常以选择题形式出现，有时也结合电磁感应知识综合考查，以计算题形式出现．2．电学实验是高考每年的必考内容，以填空形式(实验题形式)出现，着重考查实验原理、方法甚至是实验的创新设计，灵活性越来越强．(从下一课时开始复习)电源的电动势和内电阻，闭合电路的欧姆定律，路端电压Ⅱ第2课时闭合电路的欧姆电路电路特点串联电路并联电路电流各处电流I＝I1＝I2＝…＝In干路电流等于各支路电流电流分配和电阻I＝I1＋I2…＋＋InI1R1＝I2R2＝…＝InRn电压电压分配和电阻成＝＝…＝＝I总电阻总电阻等于即＝＋＋…＋Rn总电阻的倒数等于功率分配功率分配和电阻成＝＝…＝＝I2功率分配和电阻成即P1R1＝P2R2＝…＝PnRn＝U2各支路两端电压相等之和成反比正比各个电阻之和正比反比各个阻倒数之和相等几个有用的结论1．串联电路的总电阻大于电路中任意一个电阻，电路中任意一个电阻变大或变小时，串联的总电阻变大或变小．2．并联电路的总电阻小于总路中任意一个电阻，任意一个电阻变大或变小时，总电阻会变大或变小．1.如图10－2－1所示的电路中，输入电压UAB＝200V，可变电阻的总阻值R0＝150Ω，允许通过的电流为4A，求：(1)当输出端a、b开路时Uab的值；(2)当输出端接入R＝40Ω的负载时，Uab的可能变化范围．解析：(1)a、b开路时，可变电阻上方部分无电流，也就无电压，因此A、a两点等电势，即Uab＝UAB＝200V.(2)当滑动触头向下方移动，下方部分电流强度达到临界状态，即为4A时，下方部分电阻R下＝Ω＝50Ω，上方部分电阻为100Ω，此时Uab＝×200V≈57.1V.当滑动触头向上方移动，上方分电流强度达到临界状态，即为4A时，同理可知，上方部分的电阻R上＝(50－40)Ω＝10Ω，此时Uab＝×200V＝160V.答案：(1)200V(2)57.1V≤Uab≤160V1．电动势(1)物理意义：反映电源本领大小的物理量．(2)大小：等于电路中通过1C电荷量时电源所提供的电能的数值；等于电源没有接入电路时两极间的；在闭合电路中等于之和，即E＝U内＋U外．把其他形式的能转化为电能电压内外电路电压2．闭合电路欧姆定律(1)内容：闭合电路中的电流强度跟电源的成正比，跟内、外电路中的成反比．(2)公式：I＝，或E＝＝.(3)路端电压：外电路两端的电压，即电源的输出电压U＝.电动势总电阻IR＋IrU外＋U内E－Ir①当外电阻当R增大到无穷大(即断路)时，I＝，U＝.路端电压随外电阻的增大而增大，如图10－2－2所示．②当外电阻当R减小到零(短路)时，I短＝，U＝.00E图10－2－23．闭合电路的几个功率(1)电源的总功率P总＝EI＝U外I＋U内I＝P出＋P内．若外电路是纯电阻电路，则有P总＝I2(R＋r)＝(2)电源内部消耗的功率P内＝I2r＝U内I＝P总－P出(3)电源的输出功率P出＝UI＝EI－I2r＝P总－P内1．如何理解电源的电动势及内阻？(1)电动势不是电压，电动势等于非静电力移送单位电荷量所做的功，反映其他形式的能转化为电能的本领，可以区别不同电源移送相同电荷时做功本领不同．(2)电压即电势差，它表现在电路两点间形成电场，电场力推动电荷做功，完成的是由电能向其它形式能的转化过程，从能量的转化关系看，电动势和电压是截然不同的物理量．(3)电源的内阻把电源接入电路就形成闭合电路．电源外部的电路叫外电路，电源内部的电路叫做内电路．内电路所具有的电阻叫做内电阻，亦即电源的内阻，符号为r.电流通过内电路时受到内阻的阻碍作用，要产生热量致使电源发热，电流过大可以烧坏电源．2．路端电压U与电流I的关系(1)因为U＝E－Ir，一般认为电源的电动势E和内阻r一定时，其关系满足一次函数，图线为图10－2－3所示．(2)直线斜率的绝对值为...
