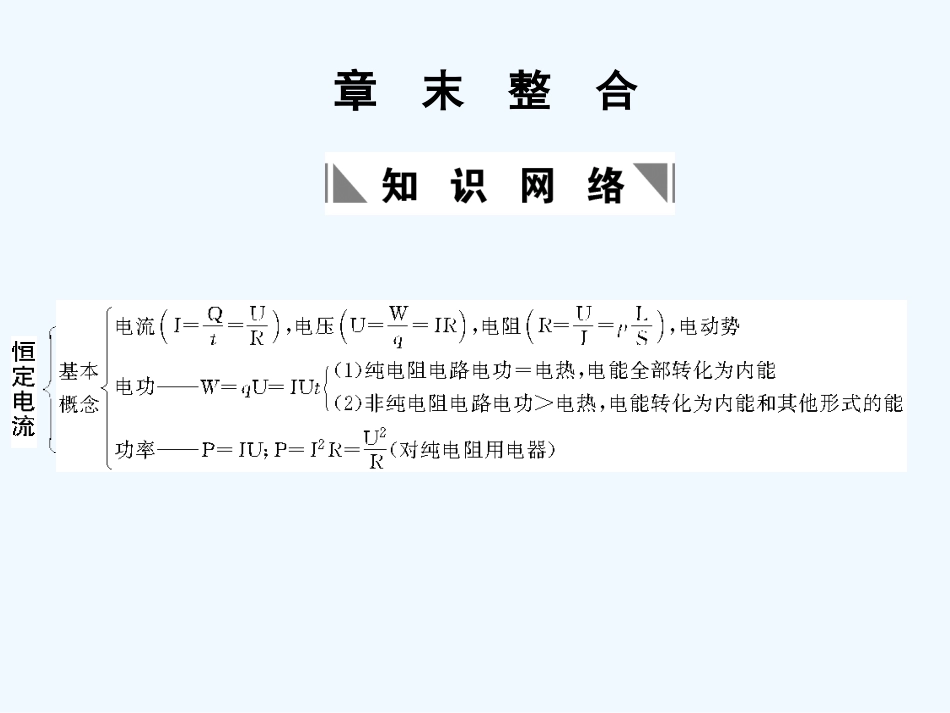

章末整合1．(2008·宁夏理综，15)一个T形电路如图10－1所示，电路中的电阻R1＝10Ω，R2＝120Ω，R3＝40Ω.另有一测试电源，电动势为100V，内阻忽略不计．则()A．当cd端短路时，ab之间的等效电阻是40ΩB．当ab端短路时，cd之间的等效电阻是40ΩC．当ab两端接通测试电源时，cd两端的电压为80VD．当cd两端接通测试电源时，ab两端的电压为80V解析：本题考查的知识点是串联电路、并联电路．当cd端短路时，电阻R2、R3并联后与R1串联，ab间的电阻为Rab＝R1＋＝40Ω，故选项A正确；当ab端短路时R1、R3并联后与R2串联，cd间的电阻为Rcd＝R2＋＝128Ω，故选项B错误；当ab两端接通测试电源时，R1、R3串联，R2相当于导线，cd两端电压为R3上的电压，所以Ucd＝V＝80V，故选项C正确；当cd两端接通测试电源时，R2、R3串联，R1相当于导线，ab两端电压为R3上的电压，所以Uab＝V＝25V，故选项D错误．答案：AC2．(2009·天津，3)为探究小灯泡L的伏安特性，连好图10－2所示的电路后闭合开关，通过移动变阻器的滑片，使小灯泡中的电流由零开始逐渐增大，直到小灯泡正常发光，由电流表和电压表得到的多组读数描绘出的U—I图象应是()解析：由于小灯泡灯丝的电阻随温度的升高而增大，随着灯泡两端电压逐渐增大，灯丝温度逐渐升高，其电阻逐渐增大，则在U—I图象中斜率应逐渐增大，故选项C正确．答案：C3.(2008·重庆理综，15)某同学设计了一个转向灯电路(如图10－3所示)，其中L为指示灯，L1、L2分别为左、右转向灯，S为单刀双掷开关，E为电源，当S置于位置1时，以下判断正确的是()A．L的功率小于额定功率B．L1亮，其功率等于额定功率C．L2亮，其功率等于额定功率D．含L支路的总功率较另一支路的大解析：考查直流电路的分析．当单刀双掷开关S置于位置1时，指示灯L与转向灯L2串联后接到电源E上，指示灯L两端电压低于额定电压6V，所以指示灯L的功率小于额定功率，选项A正确．由于电源E有内阻，转向灯L1接到电源E上，转向灯L1虽然比转向灯L2亮，但功率仍然小于额定功率，选项B错，同理，选项C错．含L支路两个灯泡串联，总电阻大于另一支路，通过的电流小于另一支路，所以含L支路的总功率一定小于另一支路，选项D错．答案：A4．(2009·重庆，18)某实物投影机有10个相同的强光灯L1～L10(24V/200W)和10个相同的指示灯X1～X10(220V/2W)，将其连接在220V交流电源上，电路如图10－4所示．若工作一段时间后L2灯丝烧断，则()A．X1的功率减小，L1的功率增大B．X1的功率增大，L1的功率增大C．X2的功率增大，其他指示灯的功率减小D．X2的功率减小，其他指示灯的功率增大解析：L2灯丝烧断，则电路中的总电阻变大，由欧姆定律知，总电流减小，则除L2支路外，其他支路两端的电压减小，强光灯和指示灯的功率都要减小．其他支路电压减小，则L2两端电压升高，其功率增大．答案：C5.(2009·全国Ⅱ，17)图10－5为测量某电源电动势和内阻时得到的U—I图线．用此电源与三个阻值均为3Ω的电阻连接成电路，测得路端电压为4.8V．则该电路可能为()解析：由图可知，E＝Um＝6V，U＝4V时，I＝4A，因此有6＝4＋4r，解得r＝0.5Ω，当路端电压为4.8V时，U内＝E－U＝6－4.8＝1.2V，由所以R＝×0.5＝2Ω，由电阻的串并联知识可知，正确答案为B.答案：B6.(2009·上海单科，14)如图10－6所示电路中R1＝10Ω，R2＝6Ω，滑动变阻器R3“上标有20Ω2A”字样，理想电压表的量程有0～3V和0～15V两挡，理想电流表的量程有0～0.6A和0～3A两挡．闭合开关S，将滑片P从最左端向右移动到某位置时，电压表、电流表示数分别为2.5V和0.3A；继续向右移动滑片P至另一位置，电压表指针指在满偏的1/3，电流表指针指在满偏的1/4，则此时电流表示数为________A，该电源的电动势为________V.解析：滑片P向右移动的过程中，电流表示数在减小，电压表示数在增加，由此可以确定电流表量程选取的是0～0.6A，电压表量程选取的是0～15V，所以电流表的示数为×0.6A＝0.15A，电压表的示数为×15V＝5V；当电压表示数U1＝2.5V时，电流表示数I1＝0.3A，得E＝U1＋I1R1＋当电压表示数U2＝5V时，I2＝0.15A得E＝U2＋I2R1＋所以解方程组得：E＝7.5V，r＝0.15Ω.答案：0.157.57．(2009·全国...
