(18版)电气装置安装工程质量检验及评定规程第11部分——通信工程VIP免费

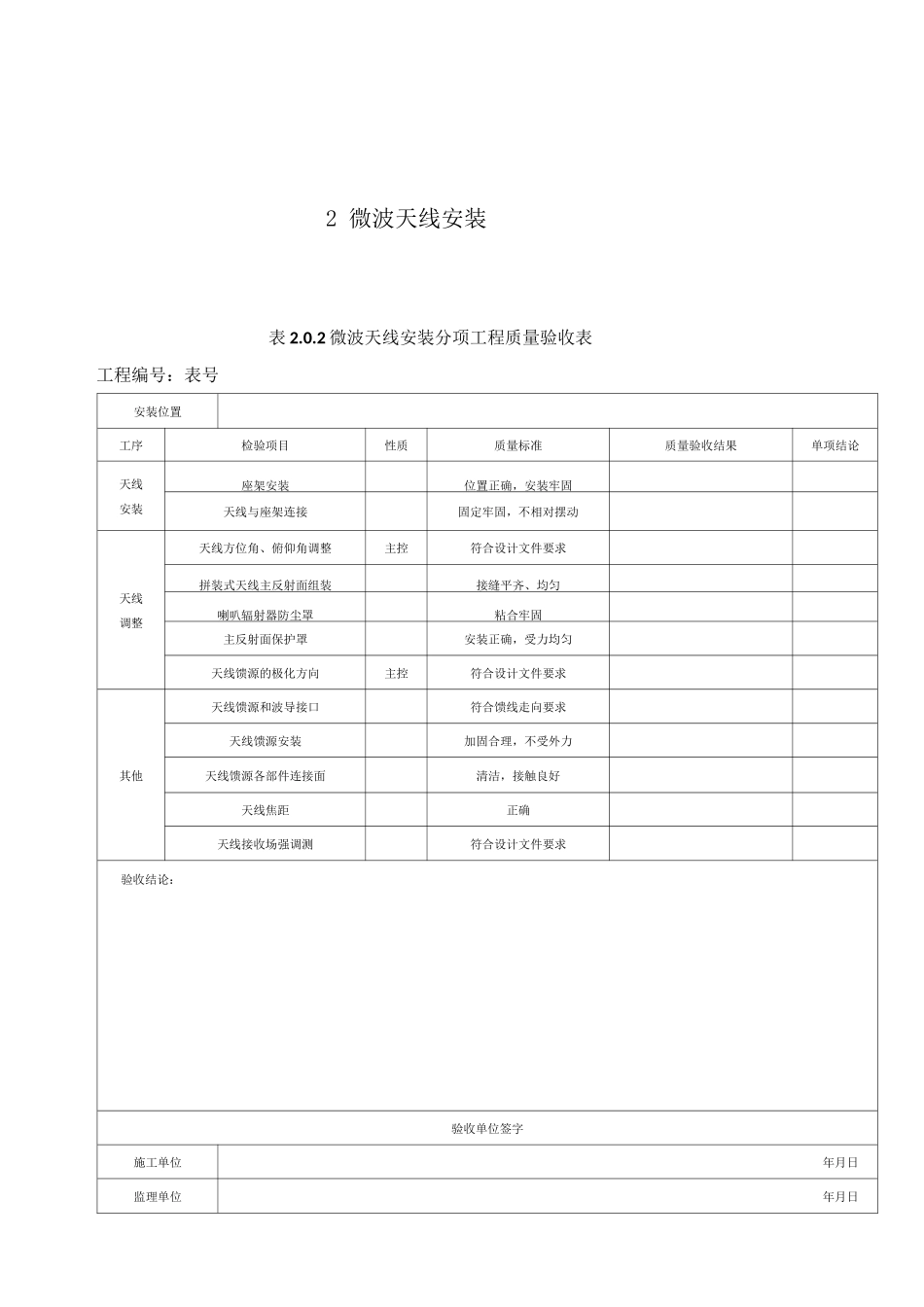

1通信系统结合设备安装1.0.1本章适用于耦合电容器、阻波器、结合滤波器的安装质量验收。1.0.2耦合电容器、阻波器、结合滤波器安装验收应符合表1.0.2的规定。表1.0.2耦合电容器、阻波器、结合滤波器安装分项工程质量验收表工程编号：表号DL/T5161.11-20182.0.1本章适用于微波天线的安装质量验收。2.0.2微波天线安装质量验收应符合表2.0.2的规定。2微波天线安装表2.0.2微波天线安装分项工程质量验收表工程编号：表号安装位置工序检验项目性质质量标准质量验收结果单项结论天线安装座架安装位置正确，安装牢固天线与座架连接固定牢固，不相对摆动天线调整天线方位角、俯仰角调整主控符合设计文件要求拼装式天线主反射面组装接缝平齐、均匀喇叭辐射器防尘罩粘合牢固主反射面保护罩安装正确，受力均匀天线馈源的极化方向主控符合设计文件要求其他天线馈源和波导接口符合馈线走向要求天线馈源安装加固合理，不受外力天线馈源各部件连接面清洁，接触良好天线焦距正确天线接收场强调测符合设计文件要求验收结论：验收单位签字施工单位年月日监理单位年月日DL/T5161.11-20182.0.1本章适用于微波天线的安装质量验收。2.0.2微波天线安装质量验收应符合表2.0.2的规定。3微波馈线安装3.0.1本章适用于微波馈线的安装质量验收。3.0.2微波馈线安装质量验收应符合表3.0.2的规定。表3.0.2微波馈线安装分项工程质量验收表工程编号：表号安装位置工序检验项目性质质量标准质量验收结果单项结论馈线敷设馈线检查平直无扭曲、裂纹馈线敷设外观整齐美观，无交叉馈线加固受力点位置在波导法兰盘上馈线加固间距矩形硬波导馈线2m圆硬波导馈线3m椭圆软波导馈线lm~1.5m馈线弯曲半径和扭转检查主控符合产品技术文件要求馈钱连接可调波导节长度误差2mm焊接检查垂直，平整牢固，焊锡均匀馈线气闭试验主控压力W2OlkPa,气压试验24h后压力〉5kPa射频同轴电缆的裁截、剖头、翻边检查符合产品技术文件要求馈线接地检查接地良好，牢固可靠验收结论：验收单位签字施工单位年月日监理单位年月日DL/T5161.11-20184.0.1本章适用于通信设备的安装质量验收。4.0.2通信设备安装质量验收应符合表4.0.2的规定。4通信设备安装表4.0.2通信设备安装分项工程质量验收表工程编号：表号安装位置DL/T5161.11-20184.0.1本章适用于通信设备的安装质量验收。4.0.2通信设备安装质量验收应符合表4.0.2的规定。验收单位签字DL/T5161.11-2018DL/T5161.11-20186.0.1本章适用于机架的安装质量验收。6.0.2机架安装质量验收应符合表6.0.2的规定。DL/T5161.11-20186机架安装表6.0.2机架安装分项工程质量验收表工程编号：表号DL/T5161.11-20186.0.1本章适用于机架的安装质量验收。6.0.2机架安装质量验收应符合表6.0.2的规定。7站内通信光缆安装7.0.1本章适用于站内通信光缆的安装质量验收。7.0.2站内通信光缆安装质量验收应符合表7.0.2的规定。表7.0.2站内通信光缆安装分项工程质量验收表工程编号：表号DL/T5161.11-2018DL/T5161.11-2018DL/T5161.11-20189记录与签证9.0.1本章适用于通信系统投运前整体的安装质量验收签证。9.0.2通信系统投运前整体的安装质量验收签证应符合表9.0.2的规定。表9.0.2通信系统头晕前整体安装质量验收签证工程编号：表号：
