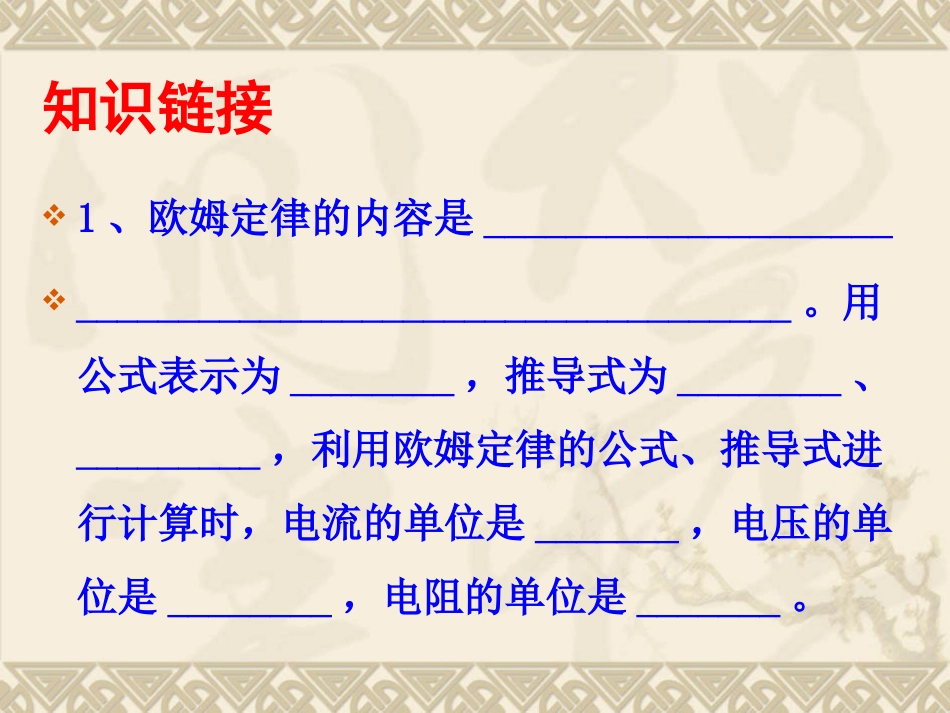

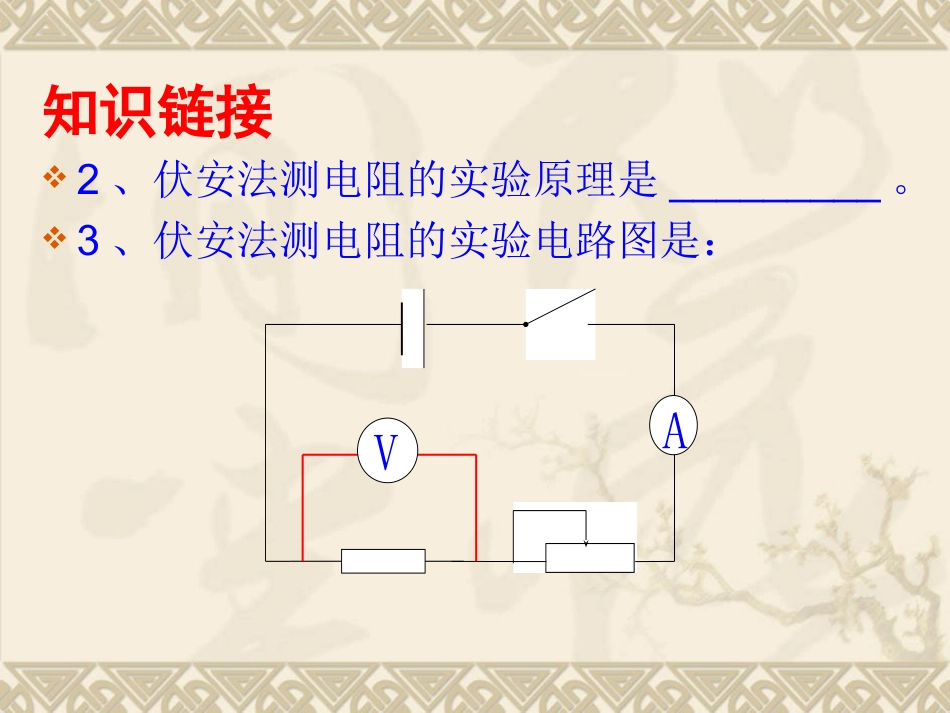

欧姆定律的应用文峪三中王智礼知识链接1、欧姆定律的内容是_______________________________________________________。用公式表示为________，推导式为________、_________，利用欧姆定律的公式、推导式进行计算时，电流的单位是_______，电压的单位是________，电阻的单位是_______。知识链接2、伏安法测电阻的实验原理是_________。3、伏安法测电阻的实验电路图是：AV问题与思考在伏安法测电阻的实验中，如果缺少了电流表或电压表，但有一个已知阻值的电阻R0，你还能否利用这些器材设计实验测出未知电阻Rx的阻值呢？这节课我们就利用前面学过的串并联电路电流、电压知识来帮组我们解决这个问题。学习目标能灵活运用串联电路、并联电路中电流、电压和电阻的特点结合欧姆定律，设计出在缺少电流表或电压表但有已知电阻R0的情况下测未知电阻RX阻值的电路图，并能设计出试验方法步骤。问题与思考1在伏安法测电阻的实验中，如果缺少了电流表，但有一个已知阻值的电阻R0，如何测电阻？温馨提示：伏安法测电阻的原理是R=U/I,实验的关键是用电流表和电压表测出Rx两端的电压和通过Rx的电流。但是如果没有了电流表，该如何知道通过Rx的电流呢？温馨提示我们可以根据串联电路中电流处处相等来设计一个串联电路，用通过已知电阻R0电流代替Rx的电流，用电压表测出Rx两端的电压，计算出Rx的电阻。我们又如何知道R0的电流呢？因为的电阻是已知的，只要用电压表测出R0两端的电压就可以算出R0的电流。实验电路图RXR0VR0RXV实验方案1、将电源、开关、定值电阻R0、待测电阻Rx组成串联电路，用电压表测出R0两端的电压U1；2、用电压表测出Rx两端的电压U2；3、计算Rx的电阻值：Rx=U2/U1R0问题与思考2在伏安法测电阻的实验中，如果缺少了电压表，但有一个已知阻值的电阻R0，如何测电阻？温馨提示：伏安法测电阻的原理是R=U/I,实验的关键是用电流表和电压表测出Rx两端的电压和通过Rx的电流。但是如果没有了电压表，该如何知道Rx两端的电压呢？温馨提示我们可以根据并联电路各支路两端的电压都相等来设计一个并联电路，用已知电阻R0两端的电压代替Rx两端的电压，用电流表测出通过Rx的电流，计算出Rx的电阻。我们又如何知道R0两端的电压呢？因为的电阻是已知的，只要用电流表测出通过R0的电流就可以算出R0两端的电压。实验电路图R0RXAR0RXA实验方案1、将电源、开关、定值电阻R0、待测电阻Rx组成并联电路，用电流表测出通过R0的电流I1；2、用电流表测出通过Rx的电流I2；3、计算R的电阻值：Rx=I1/I2R
