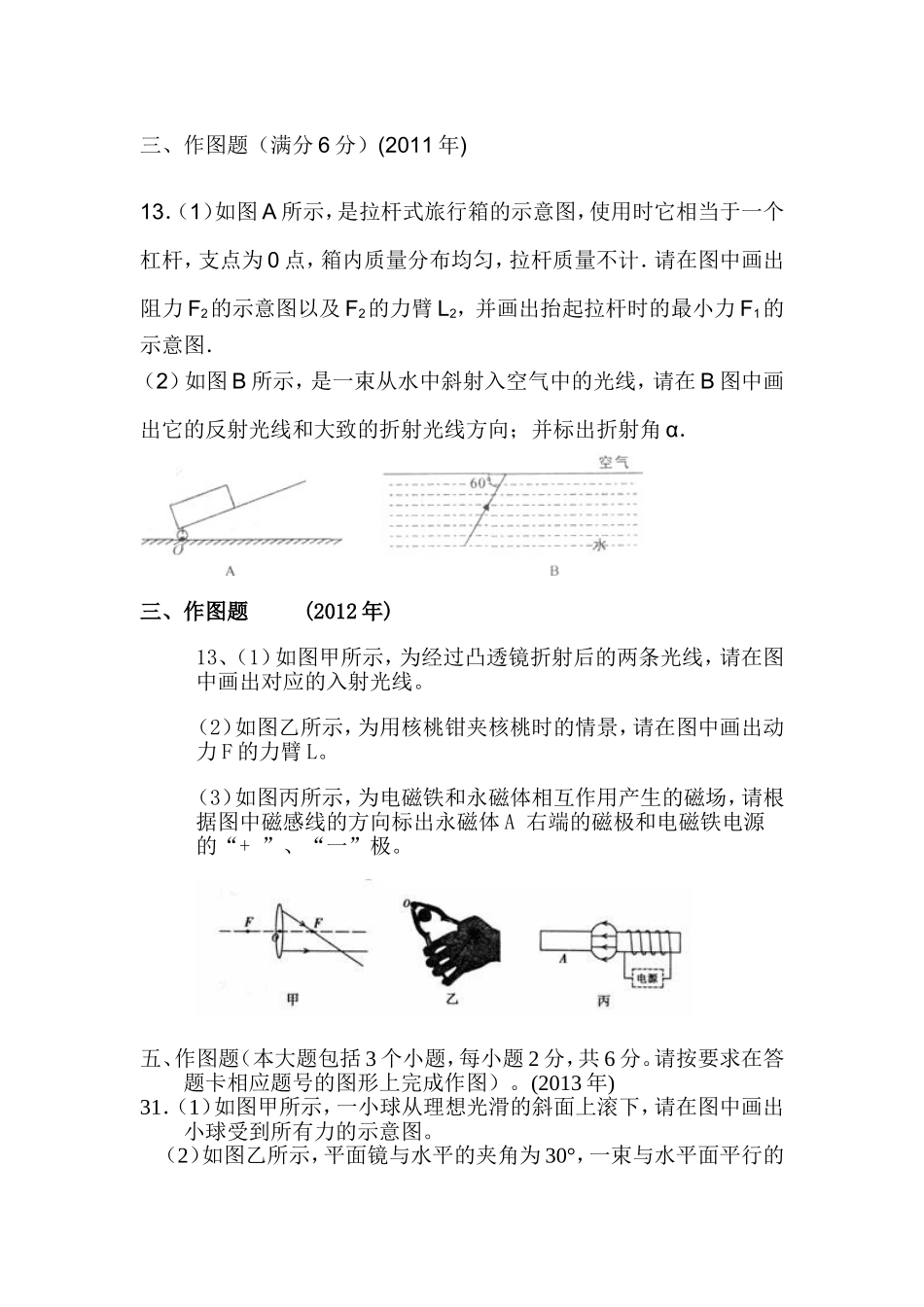

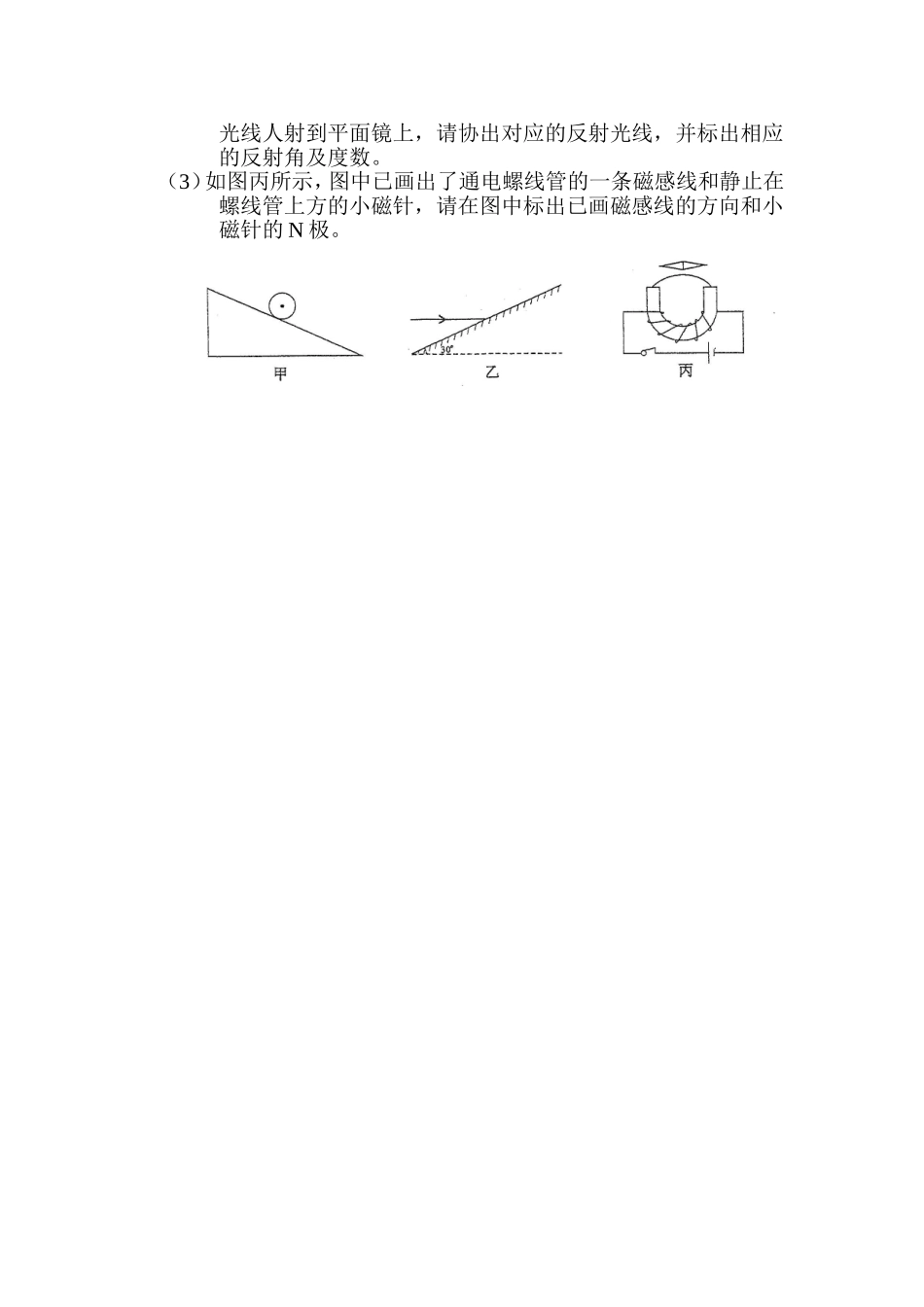

三、作图题（满分6分）(2011年)13．（1）如图A所示，是拉杆式旅行箱的示意图，使用时它相当于一个杠杆，支点为0点，箱内质量分布均匀，拉杆质量不计．请在图中画出阻力F2的示意图以及F2的力臂L2，并画出抬起拉杆时的最小力F1的示意图．（2）如图B所示，是一束从水中斜射入空气中的光线，请在B图中画出它的反射光线和大致的折射光线方向；并标出折射角α．三、作图题(2012年)13、（1）如图甲所示，为经过凸透镜折射后的两条光线，请在图中画出对应的入射光线。（2）如图乙所示，为用核桃钳夹核桃时的情景，请在图中画出动力F的力臂L。（3）如图丙所示，为电磁铁和永磁体相互作用产生的磁场，请根据图中磁感线的方向标出永磁体A右端的磁极和电磁铁电源的“+”、“一”极。五、作图题（本大题包括3个小题，每小题2分，共6分。请按要求在答题卡相应题号的图形上完成作图）。(2013年)31．（1）如图甲所示，一小球从理想光滑的斜面上滚下，请在图中画出小球受到所有力的示意图。（2）如图乙所示，平面镜与水平的夹角为30°，一束与水平面平行的光线人射到平面镜上，请协出对应的反射光线，并标出相应的反射角及度数。（3）如图丙所示，图中已画出了通电螺线管的一条磁感线和静止在螺线管上方的小磁针，请在图中标出已画磁感线的方向和小磁针的N极。
