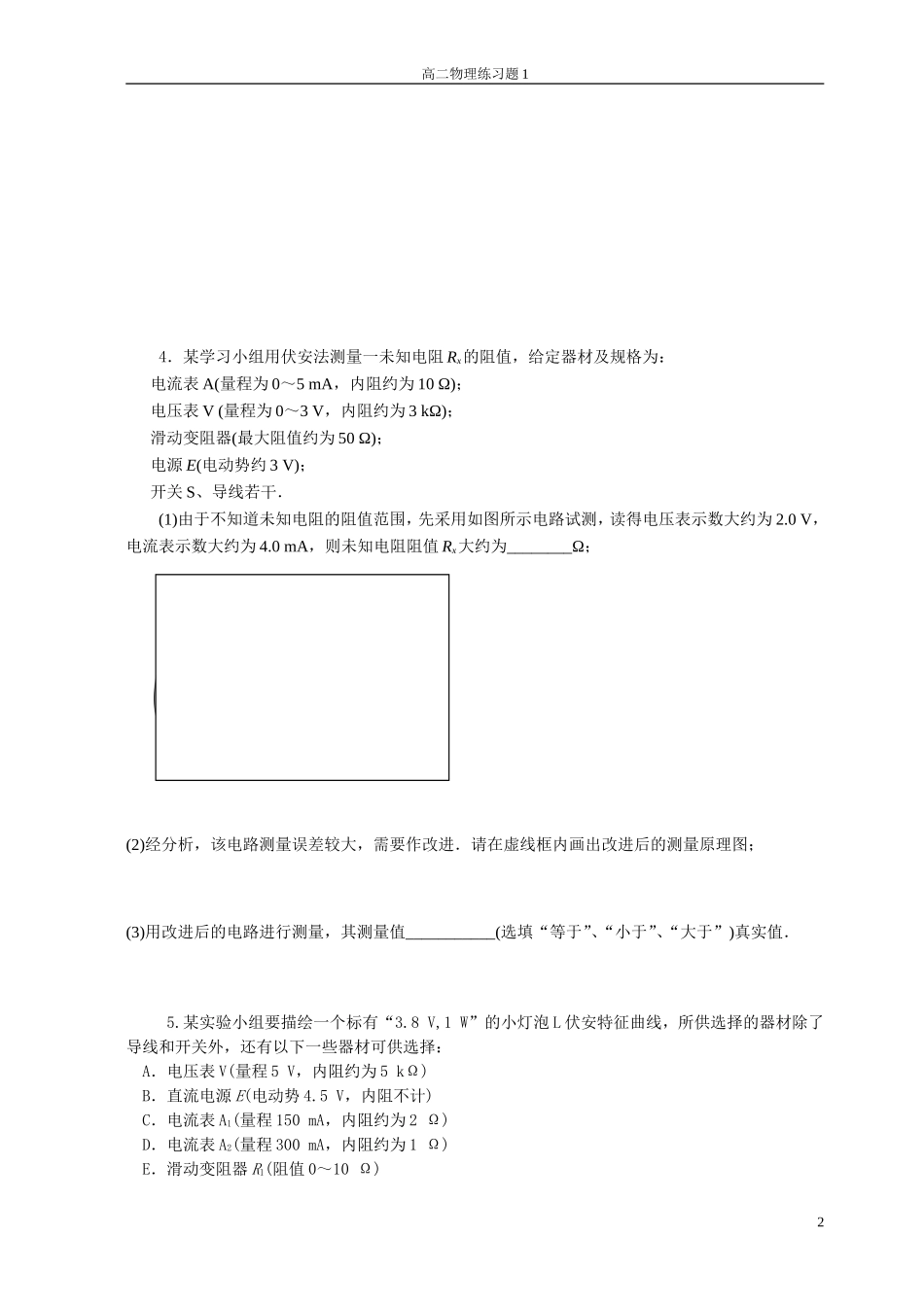

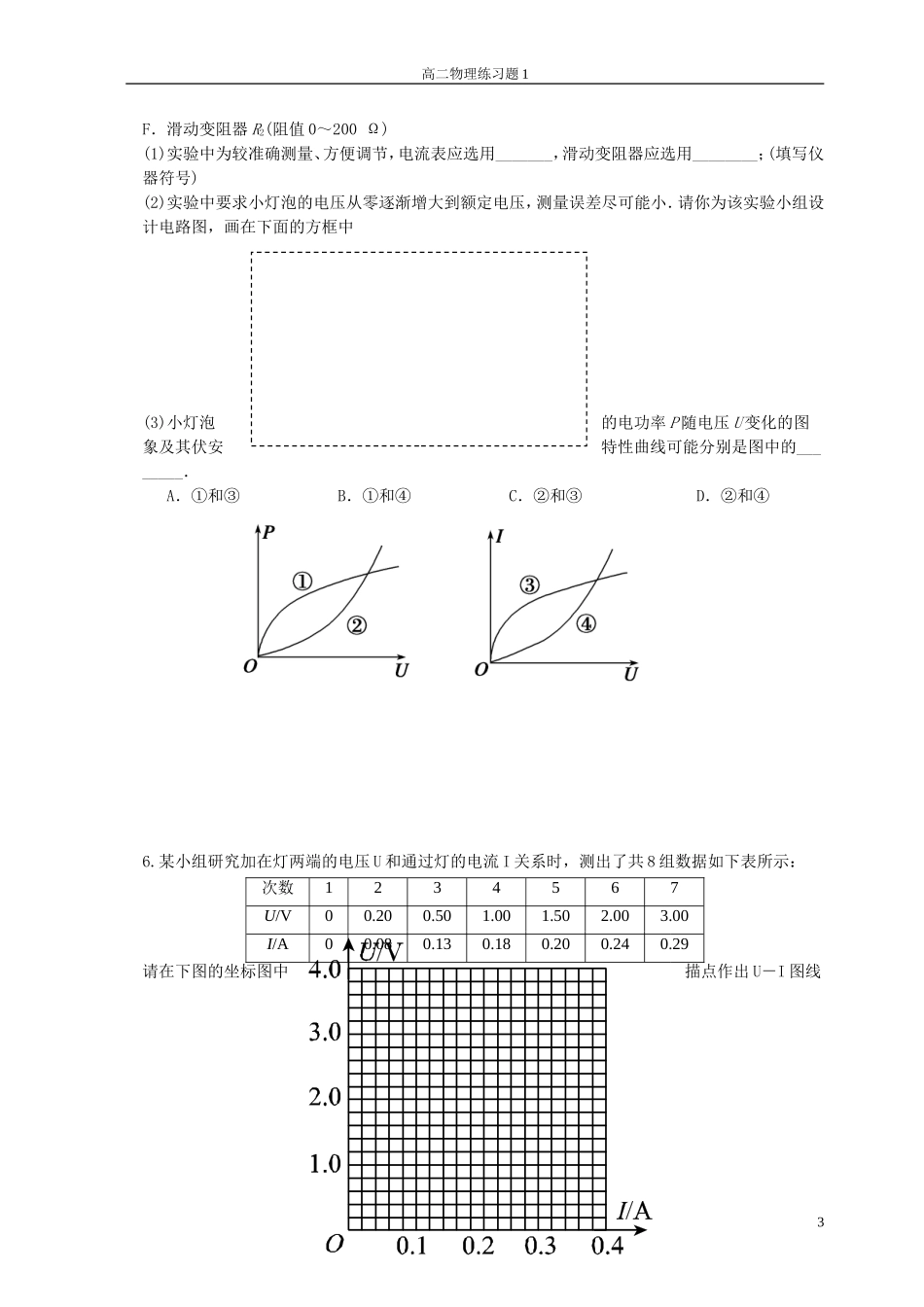

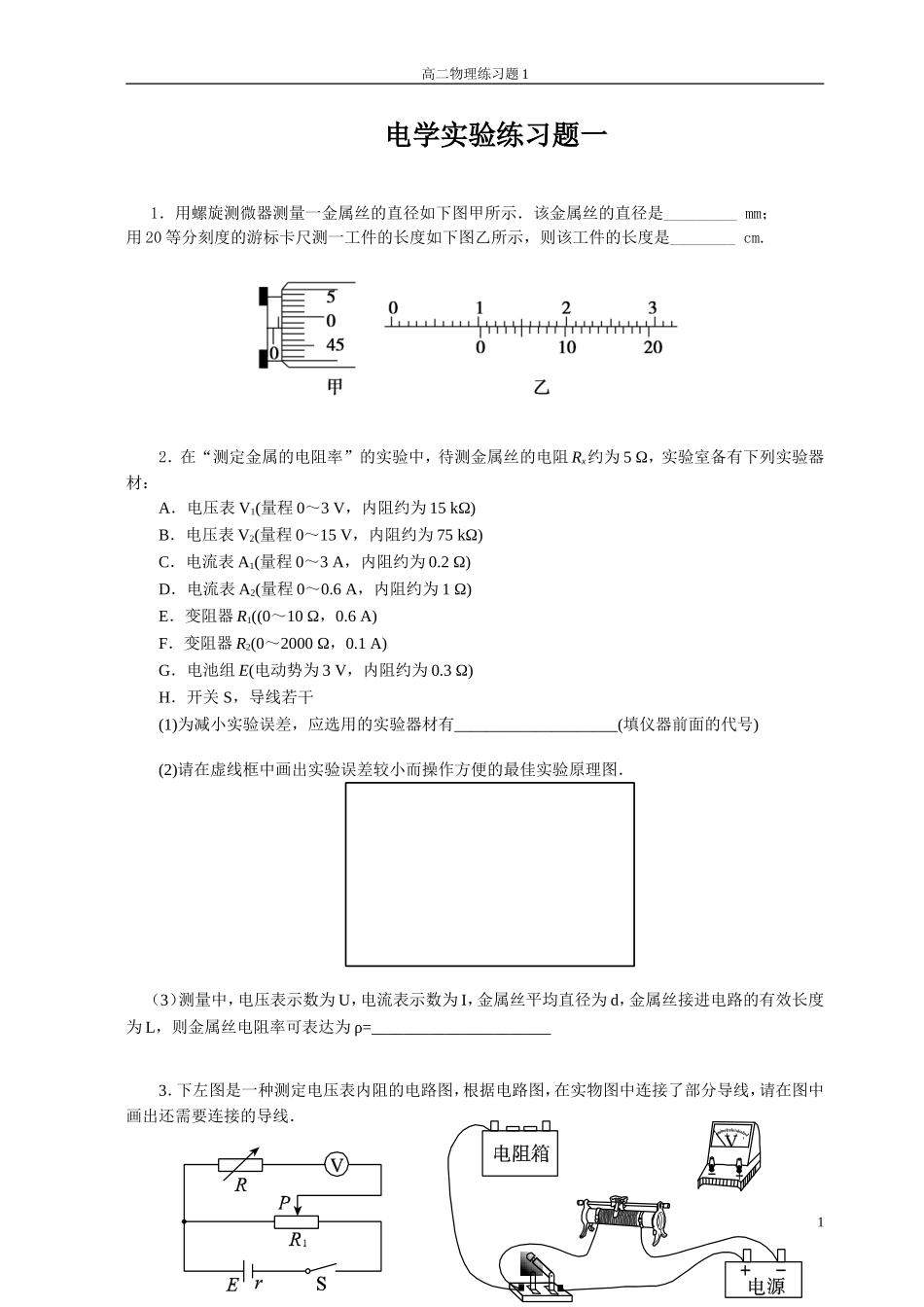

高二物理练习题1电学实验练习题一1．用螺旋测微器测量一金属丝的直径如下图甲所示．该金属丝的直径是_________mm；用20等分刻度的游标卡尺测一工件的长度如下图乙所示，则该工件的长度是________cm.2．在“测定金属的电阻率”的实验中，待测金属丝的电阻Rx约为5Ω，实验室备有下列实验器材：A．电压表V1(量程0～3V，内阻约为15kΩ)B．电压表V2(量程0～15V，内阻约为75kΩ)C．电流表A1(量程0～3A，内阻约为0.2Ω)D．电流表A2(量程0～0.6A，内阻约为1Ω)E．变阻器R1((0～10Ω，0.6A)F．变阻器R2(0～2000Ω，0.1A)G．电池组E(电动势为3V，内阻约为0.3Ω)H．开关S，导线若干(1)为减小实验误差，应选用的实验器材有____________________(填仪器前面的代号)(2)请在虚线框中画出实验误差较小而操作方便的最佳实验原理图．（3）测量中，电压表示数为U，电流表示数为I，金属丝平均直径为d，金属丝接进电路的有效长度为L，则金属丝电阻率可表达为ρ=______________________3．下左图是一种测定电压表内阻的电路图，根据电路图，在实物图中连接了部分导线，请在图中画出还需要连接的导线．1高二物理练习题14．某学习小组用伏安法测量一未知电阻Rx的阻值，给定器材及规格为：电流表A(量程为0～5mA，内阻约为10Ω)；电压表V(量程为0～3V，内阻约为3kΩ)；滑动变阻器(最大阻值约为50Ω)；电源E(电动势约3V)；开关S、导线若干．(1)由于不知道未知电阻的阻值范围，先采用如图所示电路试测，读得电压表示数大约为2.0V，电流表示数大约为4.0mA，则未知电阻阻值Rx大约为________Ω；(2)经分析，该电路测量误差较大，需要作改进．请在虚线框内画出改进后的测量原理图；(3)用改进后的电路进行测量，其测量值___________(选填“等于”、“小于”、“大于”)真实值．5.某实验小组要描绘一个标有“3.8V,1W”的小灯泡L伏安特征曲线，所供选择的器材除了导线和开关外，还有以下一些器材可供选择：A．电压表V(量程5V，内阻约为5kΩ)B．直流电源E(电动势4.5V，内阻不计)C．电流表A1(量程150mA，内阻约为2Ω)D．电流表A2(量程300mA，内阻约为1Ω)E．滑动变阻器R1(阻值0～10Ω)2高二物理练习题1F．滑动变阻器R2(阻值0～200Ω)(1)实验中为较准确测量、方便调节，电流表应选用_______，滑动变阻器应选用________；(填写仪器符号)(2)实验中要求小灯泡的电压从零逐渐增大到额定电压，测量误差尽可能小．请你为该实验小组设计电路图，画在下面的方框中(3)小灯泡的电功率P随电压U变化的图象及其伏安特性曲线可能分别是图中的________．A．①和③B．①和④C．②和③D．②和④6.某小组研究加在灯两端的电压U和通过灯的电流I关系时，测出了共8组数据如下表所示：次数1234567U/V00.200.501.001.502.003.00I/A00.080.130.180.200.240.29请在下图的坐标图中描点作出U－I图线3高二物理练习题1通过实验可知：当电压逐渐增大时，灯丝的电阻变化情况是__________；这表明该导体的电阻随温度的升高而________________．4
