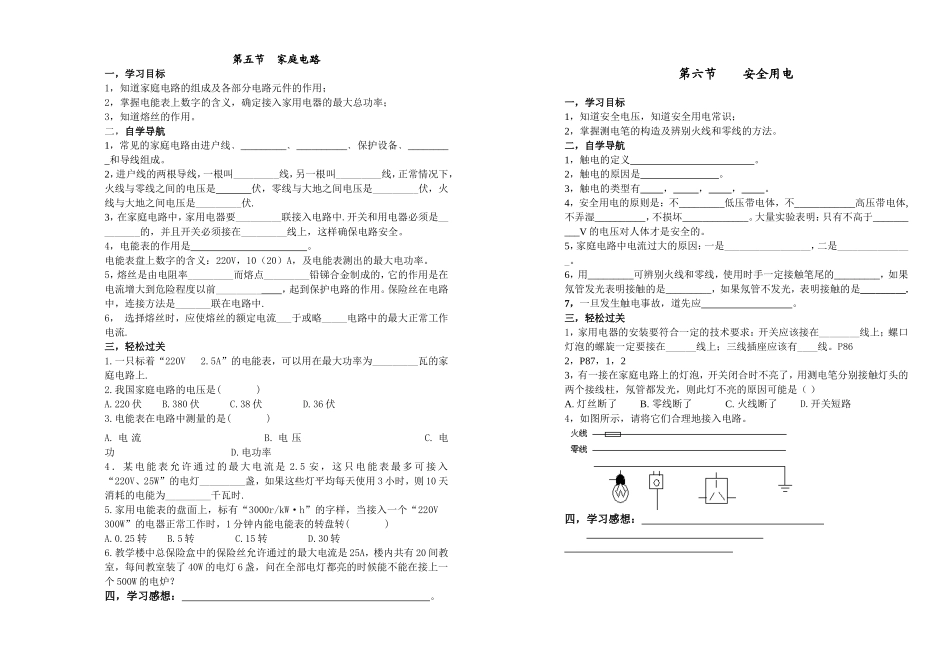

第五节家庭电路VIP免费

第五节家庭电路一，学习目标1，知道家庭电路的组成及各部分电路元件的作用；2，掌握电能表上数字的含义，确定接入家用电器的最大总功率；3，知道熔丝的作用。二，自学导航1，常见的家庭电路由进户线﹑_________﹑__________﹑保护设备﹑_________和导线组成。2，进户线的两根导线，一根叫_________线，另一根叫_________线，正常情况下，火线与零线之间的电压是伏，零线与大地之间电压是_________伏，火线与大地之间电压是_________伏.3，在家庭电路中，家用电器要_________联接入电路中.开关和用电器必须是_________的，并且开关必须接在_________线上，这样确保电路安全。4，电能表的作用是。电能表盘上数字的含义：220V，10（20）A，及电能表测出的最大电功率。5，熔丝是由电阻率_________而熔点_________铅锑合金制成的，它的作用是在电流增大到危险程度以前_________，起到保护电路的作用。保险丝在电路中，连接方法是_______联在电路中.6，选择熔丝时，应使熔丝的额定电流___于或略_____电路中的最大正常工作电流.三，轻松过关1.一只标着“220V2.5A”的电能表，可以用在最大功率为_________瓦的家庭电路上.2.我国家庭电路的电压是()A.220伏B.380伏C.38伏D.36伏3.电能表在电路中测量的是()A.电流B.电压C.电功D.电功率4．某电能表允许通过的最大电流是2.5安，这只电能表最多可接入“220V、25W”的电灯_________盏，如果这些灯平均每天使用3小时，则10天消耗的电能为_________千瓦时.5.家用电能表的盘面上，标有“3000r/kW·h”的字样，当接入一个“220V300W”的电器正常工作时，1分钟内能电能表的转盘转()A.0.25转B.5转C.15转D.30转6.教学楼中总保险盒中的保险丝允许通过的最大电流是25A，楼内共有20间教室，每间教室装了40W的电灯6盏，问在全部电灯都亮的时候能不能在接上一个500W的电炉？四，学习感想：。第六节安全用电一，学习目标1，知道安全电压，知道安全用电常识；2，掌握测电笔的构造及辨别火线和零线的方法。二，自学导航1，触电的定义。2，触电的原因是。3，触电的类型有，，，。4，安全用电的原则是：不_________低压带电体，不____________高压带电体,不弄湿__________，不损坏_____________。大量实验表明：只有不高于__________V的电压对人体才是安全的。5，家庭电路中电流过大的原因：一是_________________，二是_______________。6，用_________可辨别火线和零线，使用时手一定接触笔尾的_________，如果氖管发光表明接触的是_________，如果氖管不发光，表明接触的是_________.7，一旦发生触电事故，道先应。三，轻松过关1，家用电器的安装要符合一定的技术要求：开关应该接在________线上；螺口灯泡的螺旋一定要接在______线上；三线插座应该有____线。P862，P87，1，23，有一接在家庭电路上的灯泡，开关闭合时不亮了，用测电笔分别接触灯头的两个接线柱，氖管都发光，则此灯不亮的原因可能是（）A.灯丝断了B.零线断了C.火线断了D.开关短路4，如图所示，请将它们合理地接入电路。四，学习感想：
