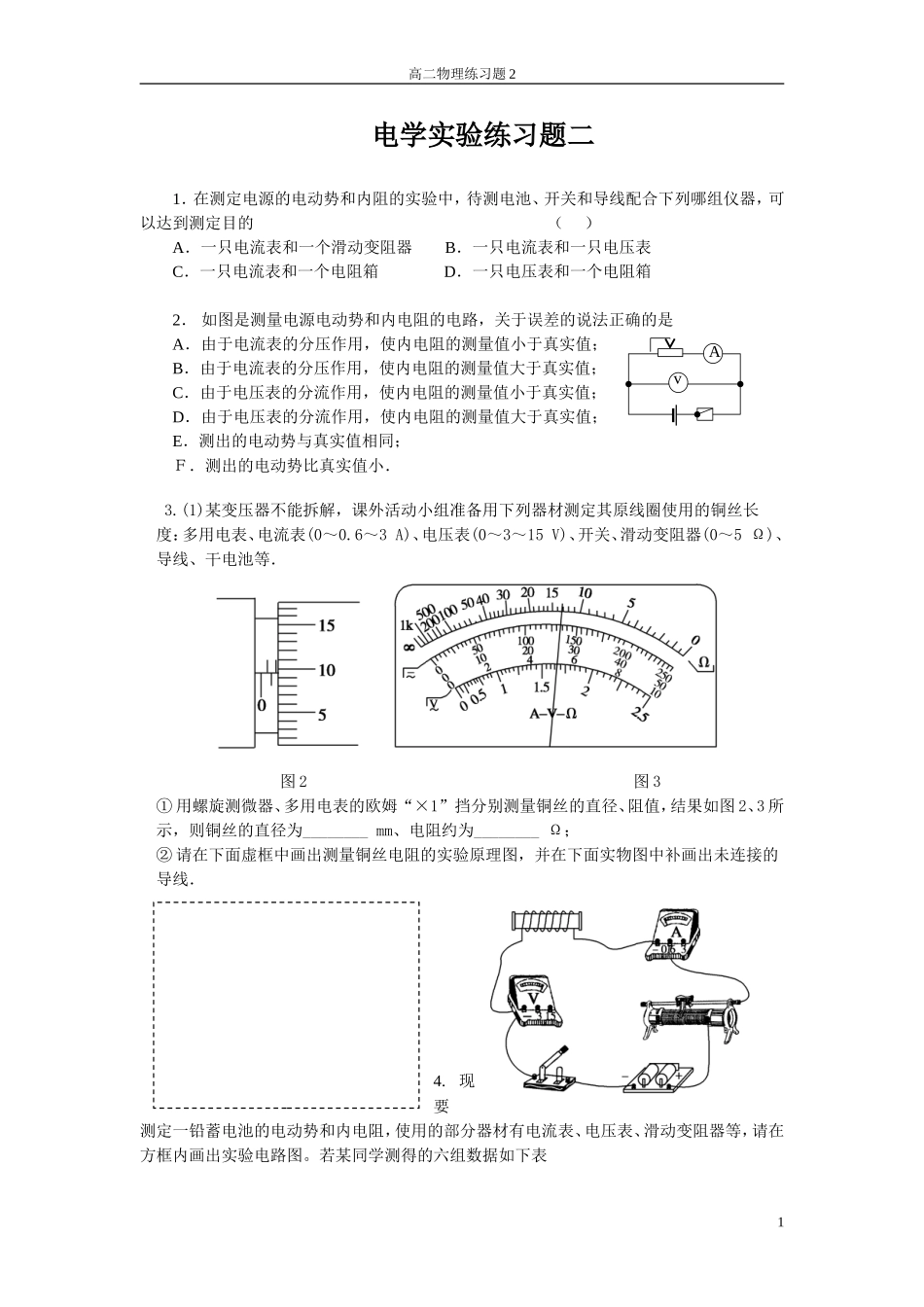

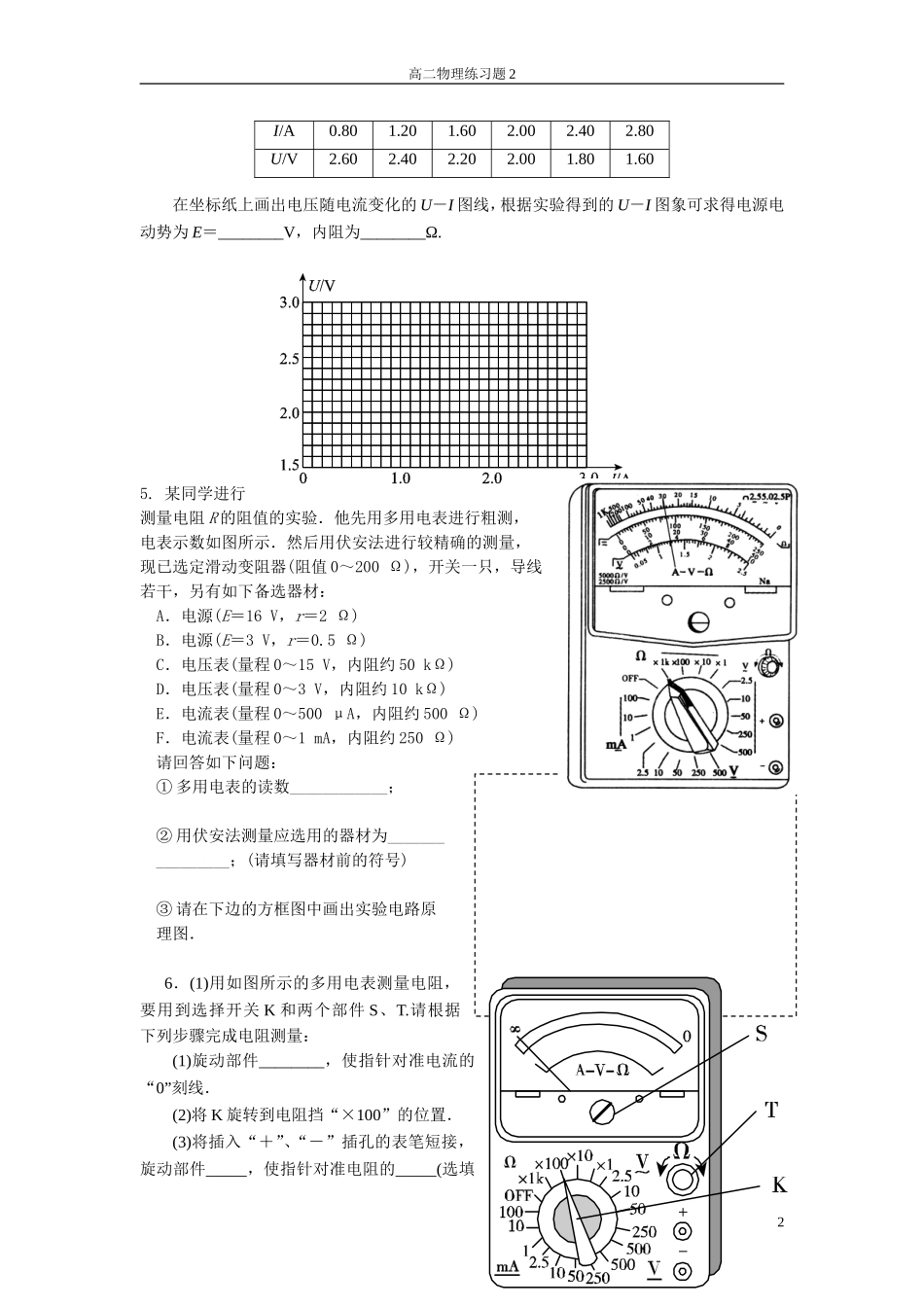

高二物理练习题2电学实验练习题二1．在测定电源的电动势和内阻的实验中，待测电池、开关和导线配合下列哪组仪器，可以达到测定目的（）A．一只电流表和一个滑动变阻器B．一只电流表和一只电压表C．一只电流表和一个电阻箱D．一只电压表和一个电阻箱2．如图是测量电源电动势和内电阻的电路，关于误差的说法正确的是A．由于电流表的分压作用，使内电阻的测量值小于真实值；B．由于电流表的分压作用，使内电阻的测量值大于真实值；C．由于电压表的分流作用，使内电阻的测量值小于真实值；D．由于电压表的分流作用，使内电阻的测量值大于真实值；E．测出的电动势与真实值相同；Ｆ．测出的电动势比真实值小．3.(1)某变压器不能拆解，课外活动小组准备用下列器材测定其原线圈使用的铜丝长度：多用电表、电流表(0～0.6～3A)、电压表(0～3～15V)、开关、滑动变阻器(0～5Ω)、导线、干电池等．图2图3①用螺旋测微器、多用电表的欧姆“×1”挡分别测量铜丝的直径、阻值，结果如图2、3所示，则铜丝的直径为________mm、电阻约为________Ω；②请在下面虚框中画出测量铜丝电阻的实验原理图，并在下面实物图中补画出未连接的导线．4.现要测定一铅蓄电池的电动势和内电阻，使用的部分器材有电流表、电压表、滑动变阻器等，请在方框内画出实验电路图。若某同学测得的六组数据如下表1Av高二物理练习题2I/A0.801.201.602.002.402.80U/V2.602.402.202.001.801.60在坐标纸上画出电压随电流变化的U－I图线，根据实验得到的U－I图象可求得电源电动势为E＝________V，内阻为________Ω.5.某同学进行测量电阻R的阻值的实验．他先用多用电表进行粗测，电表示数如图所示．然后用伏安法进行较精确的测量，现已选定滑动变阻器(阻值0～200Ω)，开关一只，导线若干，另有如下备选器材：A．电源(E＝16V，r＝2Ω)B．电源(E＝3V，r＝0.5Ω)C．电压表(量程0～15V，内阻约50kΩ)D．电压表(量程0～3V，内阻约10kΩ)E．电流表(量程0～500μA，内阻约500Ω)F．电流表(量程0～1mA，内阻约250Ω)请回答如下问题：①多用电表的读数____________；②用伏安法测量应选用的器材为________________；(请填写器材前的符号)③请在下边的方框图中画出实验电路原理图．6．(1)用如图所示的多用电表测量电阻，要用到选择开关K和两个部件S、T.请根据下列步骤完成电阻测量：(1)旋动部件________，使指针对准电流的“0”刻线．(2)将K旋转到电阻挡“×100”的位置．(3)将插入“＋”、“－”插孔的表笔短接，旋动部件_____，使指针对准电阻的_____(选填2高二物理练习题2“0刻线”或“∞刻线”)．(4)将两表笔分别与待测电阻相接，发现指针偏转角度过小．为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按_________的顺序进行操作，再完成读数测量．A．将K旋转到电阻挡“×1k”的位置B．将K旋转到电阻挡“×10”的位置C．将两表笔的金属部分分别与被测电阻的两根引线相接D．将两表笔短接，旋动合适部件，对电表进行校准7．甲、乙两位同学在实验室中利用如图(a)所示的电路测定定值电阻R0、电源的电动势E和内阻r，调节滑动变阻器的滑动触头P向某一方向移动时，一个同学记录的是电流表A和电压表V1的测量数据，另一同学记录的是电流表A和电压表V2的测量数据．并根据数据描绘了如图(b)所示的两条U－I图线．回答下列问题：(1)根据甲、乙两同学描绘的图线，可知()A．甲同学是根据电压表V1和电流表A的数据B．甲同学是根据电压表V2和电流表A的数据C．乙同学是根据电压表V1和电流表A的数据D．乙同学是根据电压表V2和电流表A的数据(2)根据图(b)，可以求出定值电阻R0＝________Ω，电源电动势E＝________V，内阻r＝________Ω.8．随着全世界开始倡导低碳经济的发展，电动自行车产品已越来越受到大家的青睐．某同学为了测定某电动车电池的电动势和内阻，设计了如图所示电路，提供的实验器材有：A．电动车电池一组，电动势约为12V，内阻未知B．直流电流表A，量程300mA，内阻很小C．电阻箱R，阻值范围为0～999.9ΩD．定值电阻R0，标称阻值10ΩE．导线和开关(1)当他闭合开关时发现，无论怎样调节电阻箱，电流表都没有示数，反复检查后发现电路...
