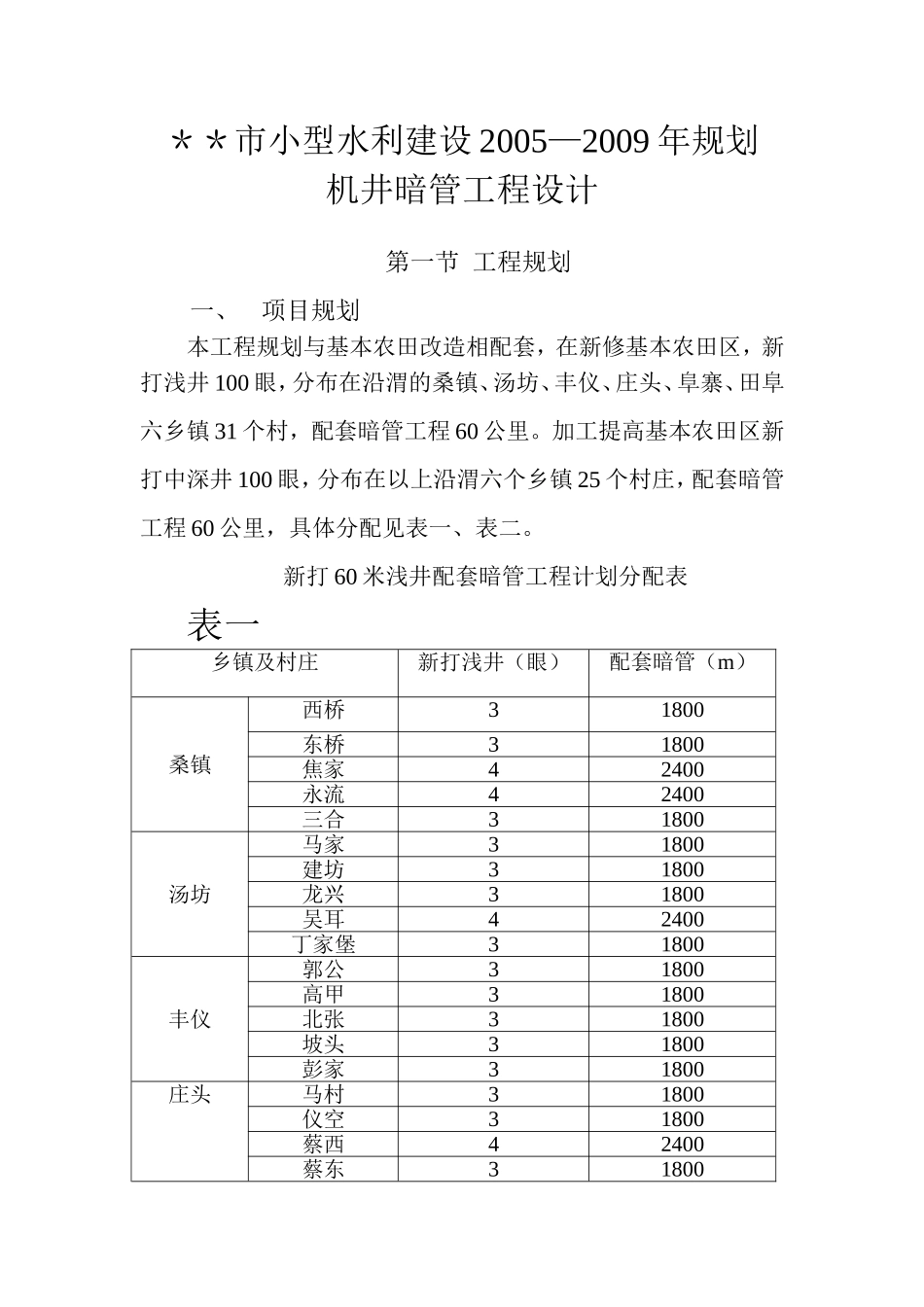

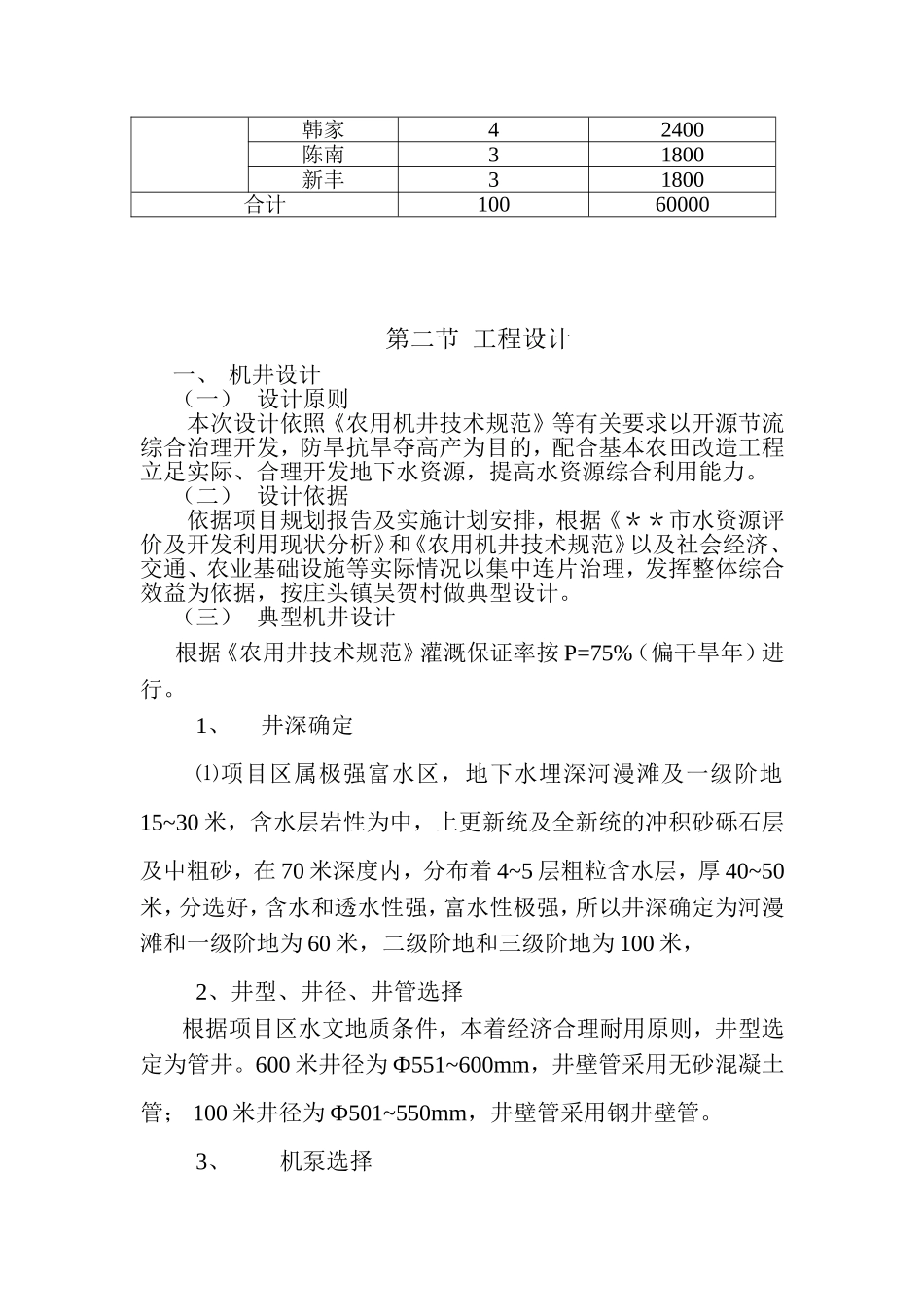

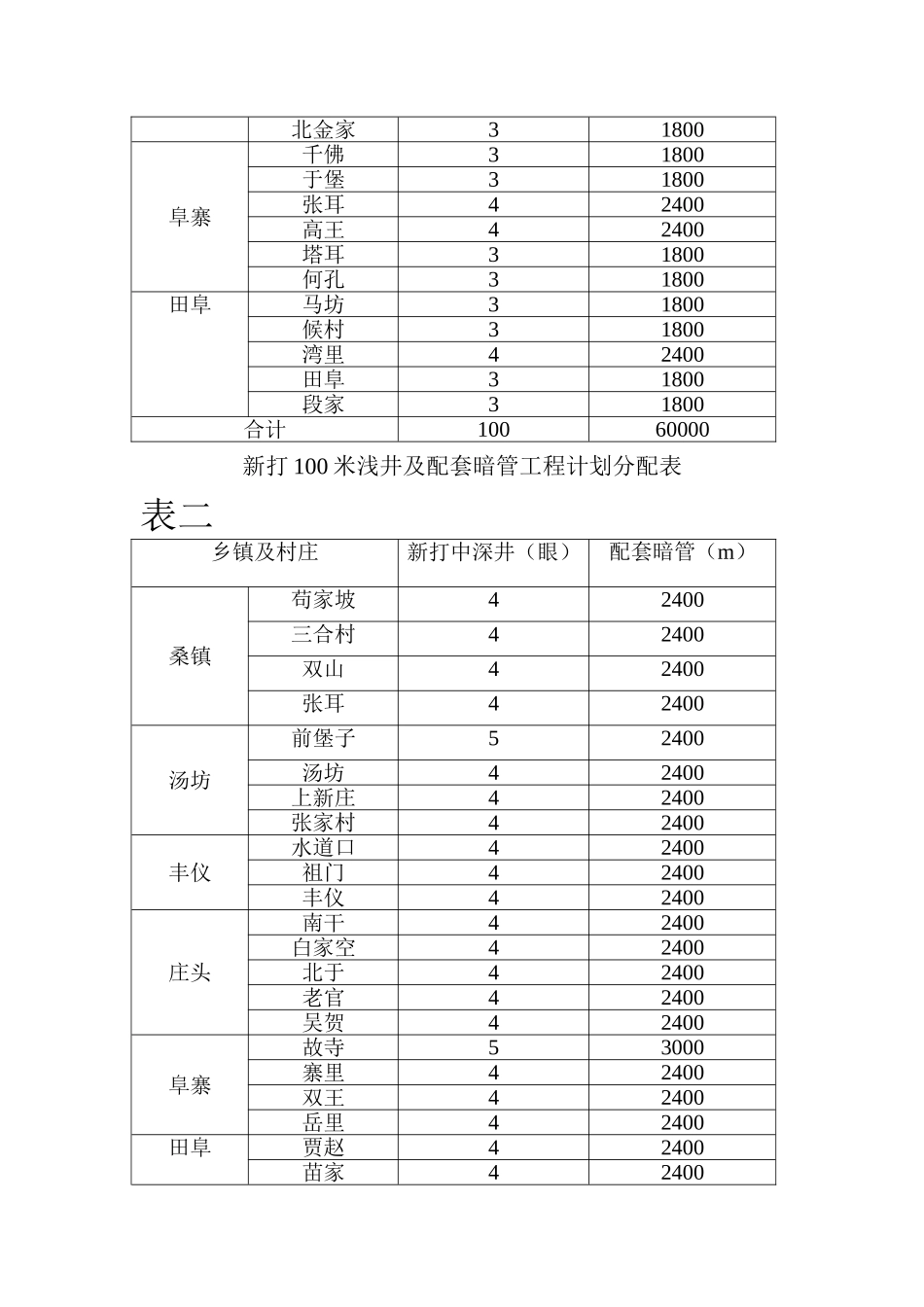

**市小型水利建设2005—2009年规划机井暗管工程设计第一节工程规划一、项目规划本工程规划与基本农田改造相配套,在新修基本农田区,新打浅井100眼,分布在沿渭的桑镇、汤坊、丰仪、庄头、阜寨、田阜六乡镇31个村,配套暗管工程60公里。加工提高基本农田区新打中深井100眼,分布在以上沿渭六个乡镇25个村庄,配套暗管工程60公里,具体分配见表一、表二。新打60米浅井配套暗管工程计划分配表表一乡镇及村庄新打浅井(眼)配套暗管(m)桑镇西桥31800东桥31800焦家42400永流42400三合31800汤坊马家31800建坊31800龙兴31800吴耳42400丁家堡31800丰仪郭公31800高甲31800北张31800坡头31800彭家31800庄头马村31800仪空31800蔡西42400蔡东31800北金家31800阜寨千佛31800于堡31800张耳42400高王42400塔耳31800何孔31800田阜马坊31800候村31800湾里42400田阜31800段家31800合计10060000新打100米浅井及配套暗管工程计划分配表表二乡镇及村庄新打中深井(眼)配套暗管(m)桑镇苟家坡42400三合村42400双山42400张耳42400汤坊前堡子52400汤坊42400上新庄42400张家村42400丰仪水道口42400祖门42400丰仪42400庄头南干42400白家空42400北于42400老官42400吴贺42400阜寨故寺53000寨里42400双王42400岳里42400田阜贾赵42400苗家42400韩家42400陈南31800新丰31800合计10060000第二节工程设计一、机井设计(一)设计原则本次设计依照《农用机井技术规范》等有关要求以开源节流综合治理开发,防旱抗旱夺高产为目的,配合基本农田改造工程立足实际、合理开发地下水资源,提高水资源综合利用能力。(二)设计依据依据项目规划报告及实施计划安排,根据《**市水资源评价及开发利用现状分析》和《农用机井技术规范》以及社会经济、交通、农业基础设施等实际情况以集中连片治理,发挥整体综合效益为依据,按庄头镇吴贺村做典型设计。(三)典型机井设计根据《农用井技术规范》灌溉保证率按P=75%(偏干旱年)进行。1、井深确定⑴项目区属极强富水区,地下水埋深河漫滩及一级阶地15~30米,含水层岩性为中,上更新统及全新统的冲积砂砾石层及中粗砂,在70米深度内,分布着4~5层粗粒含水层,厚40~50米,分选好,含水和透水性强,富水性极强,所以井深确定为河漫滩和一级阶地为60米,二级阶地和三级阶地为100米,2、井型、井径、井管选择根据项目区水文地质条件,本着经济合理耐用原则,井型选定为管井。600米井径为Ф551~600mm,井壁管采用无砂混凝土管;100米井径为Ф501~550mm,井壁管采用钢井壁管。3、机泵选择根据该区井深,参照附近机井多年运行资料,按照QM=Q/S×SM和H泵=1×1H需径计算校核。区内60米井型确定泵型为200QJ50-26;100米井选定泵型为200QJ50-65。配套功率分别为2-5.5KW和7-22KW。4、单井可灌溉面积计算据公式A=Q泵×T×t×ŋ/m×α式中:A—单井可灌溉面积Q泵—机泵出水量T—灌水轮期t—每天开机时数18时ŋ—灌溉水利用系数0.8m—灌水定额50m3/亩α—作物种植比0.73经计算,A=98.6亩,为提高灌水保证率,单井可控制灌溉面积定为100亩。5、井距确定据公式L0=25.8A,经计算60米井井距不得小于182米,100米井井距不得小于316米。6、井房、井台、井池设计按照《**省机电井技术经济指标测试考核实施细则》要求,参照《**省井灌工程设施图集》设计井房、井台、井池。7、配电设计低压线路和电气设备必须符合《电器装置安装工程规范》要求,采用地埋电缆线,其最大长度应小于300米,综合控制盘设在井房内,高压线路及变压器应充分利用原有变压器富余容量,新配变压器容量应根据井群泵的负荷合理选择,其位置应放于负荷中心点。二、典型暗管工程设计(一)设计依据本项目设计计算主要依据《低压管道输水灌溉工程技术规范》和《**市水资源开发利用现状分析》,设计中主要技术参数参考规范要求及经验数据,按庄头镇吴贺村做典型设计。(二)典型工程设计本设计分两部分,一部分是渭河滩地60米浅井配套暗管工程设计,另一部分是渭河二、三级阶地100米配套暗管工程设计。1、单井灌溉面积计算据公式A=Q泵×T×t×ŋ/m×α其中:A—单井控制面积(亩)Q—流量50m3/hT—灌水轮期5天t—日开机时间18...
