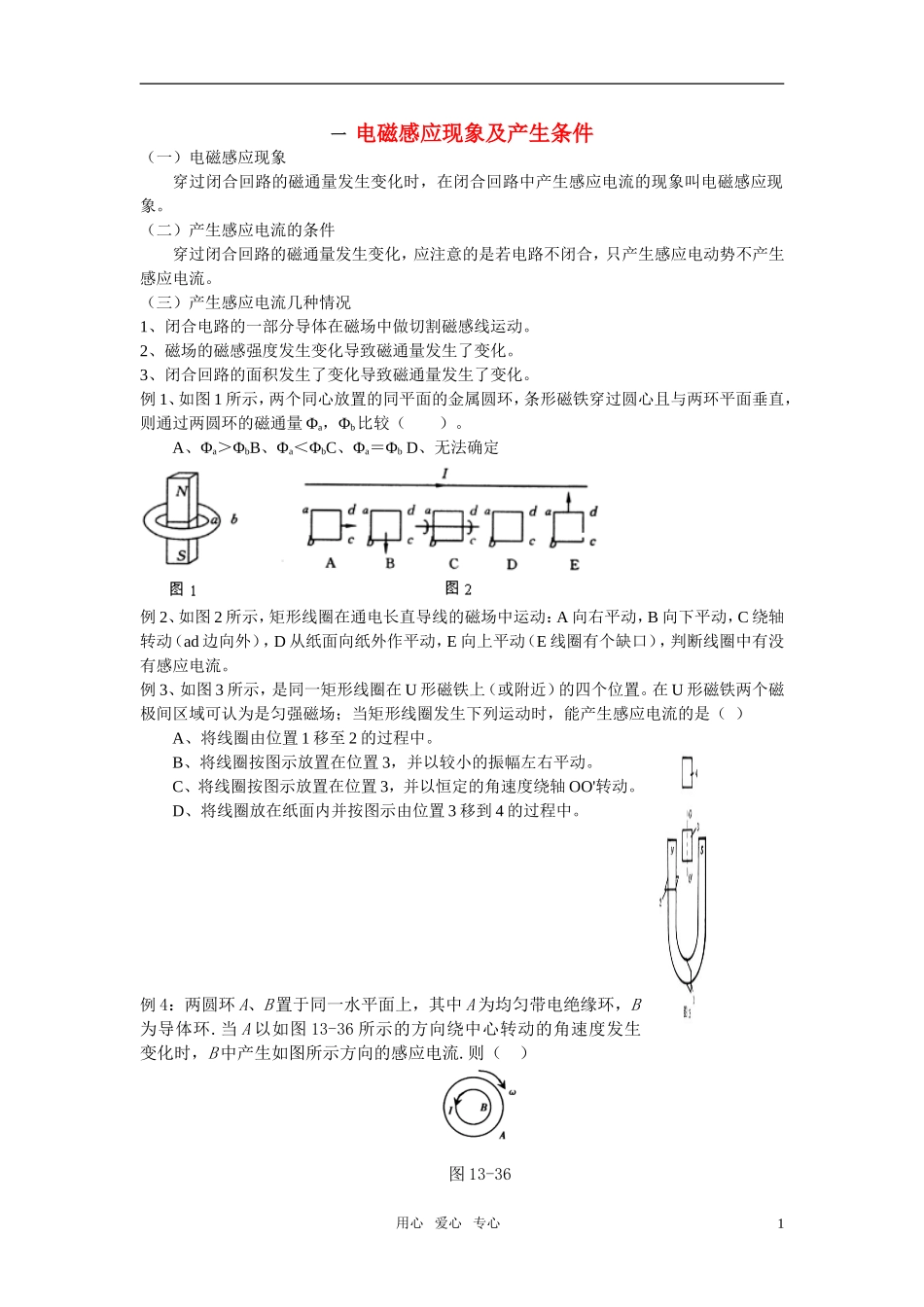

高中物理-电磁感应现象及产生条件例题解析-新人教版选修1-1_第1页
1/11

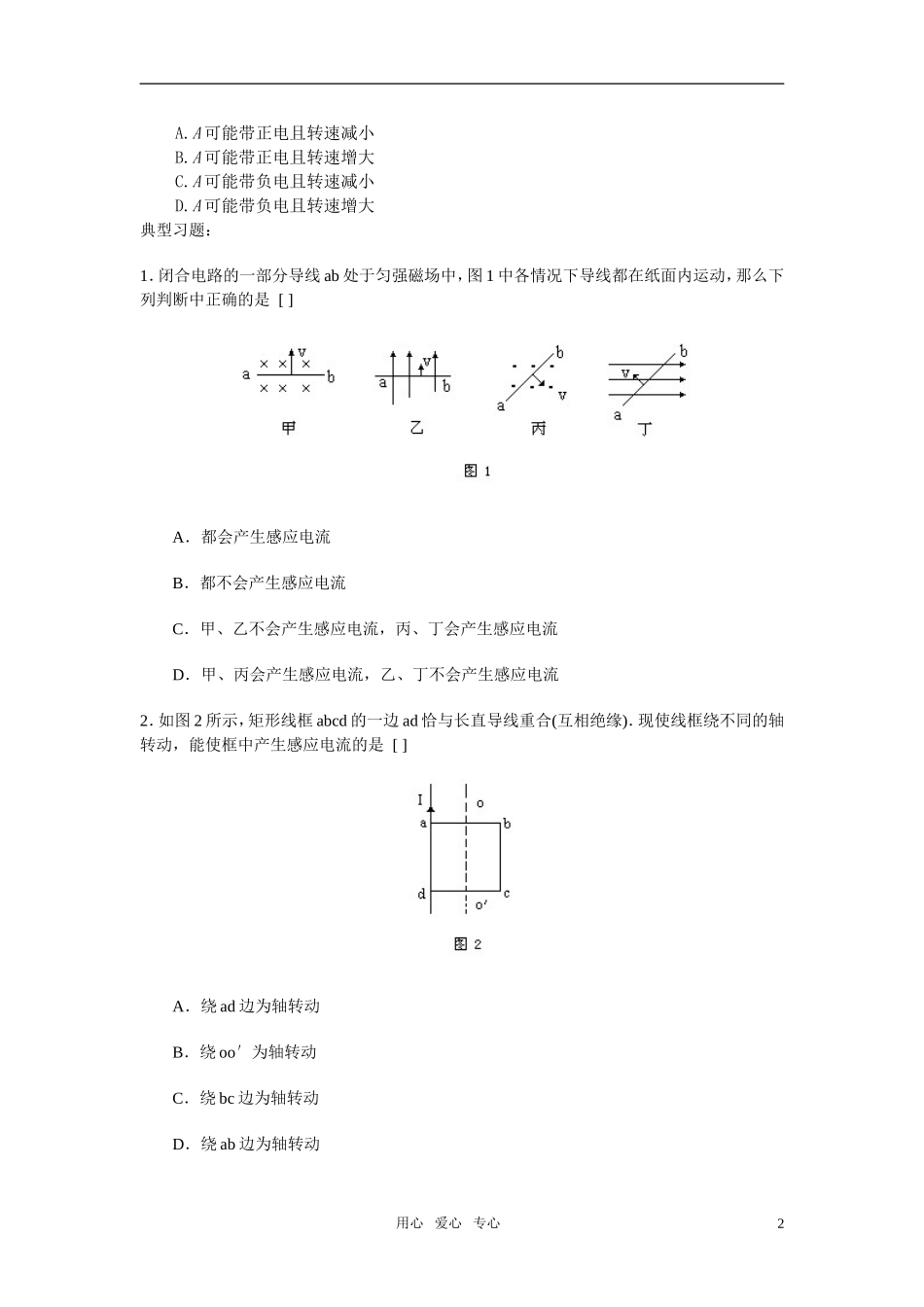

高中物理-电磁感应现象及产生条件例题解析-新人教版选修1-1_第2页
2/11

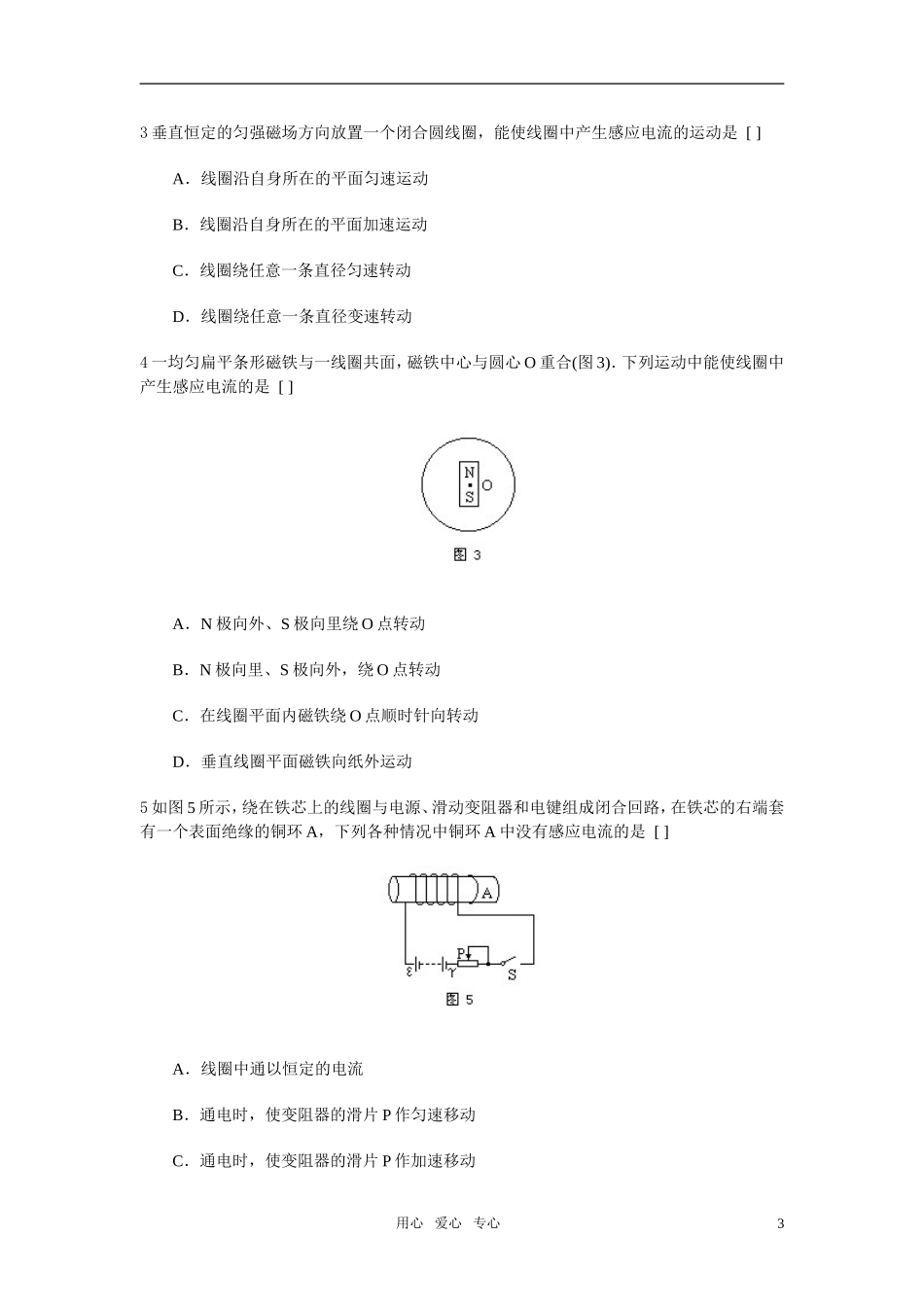

高中物理-电磁感应现象及产生条件例题解析-新人教版选修1-1_第3页
3/11
一电磁感应现象及产生条件(一)电磁感应现象穿过闭合回路的磁通量发生变化时,在闭合回路中产生感应电流的现象叫电磁感应现象。(二)产生感应电流的条件穿过闭合回路的磁通量发生变化,应注意的是若电路不闭合,只产生感应电动势不产生感应电流。(三)产生感应电流几种情况1、闭合电路的一部分导体在磁场中做切割磁感线运动。2、磁场的磁感强度发生变化导致磁通量发生了变化。3、闭合回路的面积发生了变化导致磁通量发生了变化。例1、如图1所示,两个同心放置的同平面的金属圆环,条形磁铁穿过圆心且与两环平面垂直,则通过两圆环的磁通量Φa,Φb比较()。A、Φa>ΦbB、Φa<ΦbC、Φa=ΦbD、无法确定例2、如图2所示,矩形线圈在通电长直导线的磁场中运动:A向右平动,B向下平动,C绕轴转动(ad边向外),D从纸面向纸外作平动,E向上平动(E线圈有个缺口),判断线圈中有没有感应电流。例3、如图3所示,是同一矩形线圈在U形磁铁上(或附近)的四个位置。在U形磁铁两个磁极间区域可认为是匀强磁场;当矩形线圈发生下列运动时,能产生感应电流的是()A、将线圈由位置1移至2的过程中。B、将线圈按图示放置在位置3,并以较小的振幅左右平动。C、将线圈按图示放置在位置3,并以恒定的角速度绕轴OO'转动。D、将线圈放在纸面内并按图示由位置3移到4的过程中。例4:两圆环A、B置于同一水平面上,其中A为均匀带电绝缘环,B为导体环.当A以如图13-36所示的方向绕中心转动的角速度发生变化时,B中产生如图所示方向的感应电流.则()图13-36用心爱心专心1A.A可能带正电且转速减小B.A可能带正电且转速增大C.A可能带负电且转速减小D.A可能带负电且转速增大典型习题:1.闭合电路的一部分导线ab处于匀强磁场中,图1中各情况下导线都在纸面内运动,那么下列判断中正确的是[]A.都会产生感应电流B.都不会产生感应电流C.甲、乙不会产生感应电流,丙、丁会产生感应电流D.甲、丙会产生感应电流,乙、丁不会产生感应电流2.如图2所示,矩形线框abcd的一边ad恰与长直导线重合(互相绝缘).现使线框绕不同的轴转动,能使框中产生感应电流的是[]A.绕ad边为轴转动B.绕oo′为轴转动C.绕bc边为轴转动D.绕ab边为轴转动用心爱心专心23垂直恒定的匀强磁场方向放置一个闭合圆线圈,能使线圈中产生感应电流的运动是[]A.线圈沿自身所在的平面匀速运动B.线圈沿自身所在的平面加速运动C.线圈绕任意一条直径匀速转动D.线圈绕任意一条直径变速转动4一均匀扁平条形磁铁与一线圈共面,磁铁中心与圆心O重合(图3).下列运动中能使线圈中产生感应电流的是[]A.N极向外、S极向里绕O点转动B.N极向里、S极向外,绕O点转动C.在线圈平面内磁铁绕O点顺时针向转动D.垂直线圈平面磁铁向纸外运动5如图5所示,绕在铁芯上的线圈与电源、滑动变阻器和电键组成闭合回路,在铁芯的右端套有一个表面绝缘的铜环A,下列各种情况中铜环A中没有感应电流的是[]A.线圈中通以恒定的电流B.通电时,使变阻器的滑片P作匀速移动C.通电时,使变阻器的滑片P作加速移动用心爱心专心3D.将电键突然断开的瞬间6如图6所示,一有限范围的匀强磁场宽度为d,若将一个边长为l的正方形导线框以速度v匀速地通过磁场区域,已知d>l,则导线框中无感应电流的时间等于[]7闭合铜环与闭合金属框相接触放在匀强磁场中,如图9所示,当铜环向右移动时(金属框不动),下列说法中正确的是[]A.铜环内没有感应电流产生,因为磁通量没有发生变化B.金属框内没有感应电流产生,因为磁通量没有发生变化C.金属框ab边中有感应电流,因为回路abfgea中磁通量增加了D.铜环的半圆egf中有感应电流,因为回路egfcde中的磁通量减少用心爱心专心4二法拉第电磁感应定律(一)法拉第电磁感应定律(1)内容:电磁感应中线圈里的感应电动势眼穿过线圈的磁通量变化率成正比.(2)表达式:tE或tnE.(3)说明:式中的n为线圈的匝数,是线圈磁通量的变化量,△t是磁通量变化所用的时间.t又叫磁通量的变化率.是单位是韦伯,△t的单位是秒,E的单位是伏特.tnE中学阶段一般只用来计算平均感应电动势,如果t是恒定的,那么E是稳恒的....
