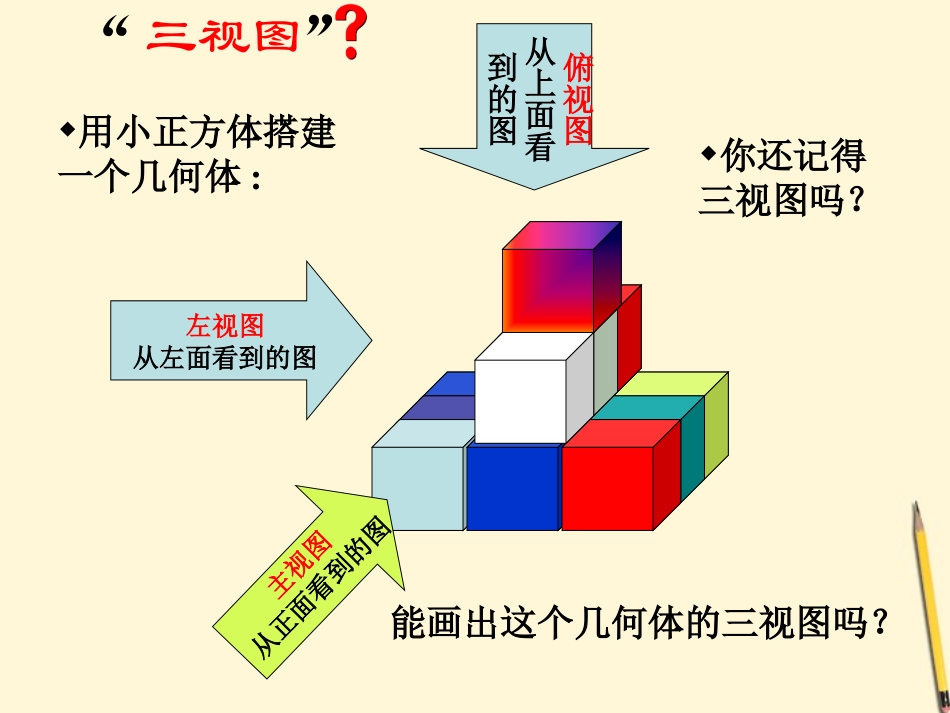

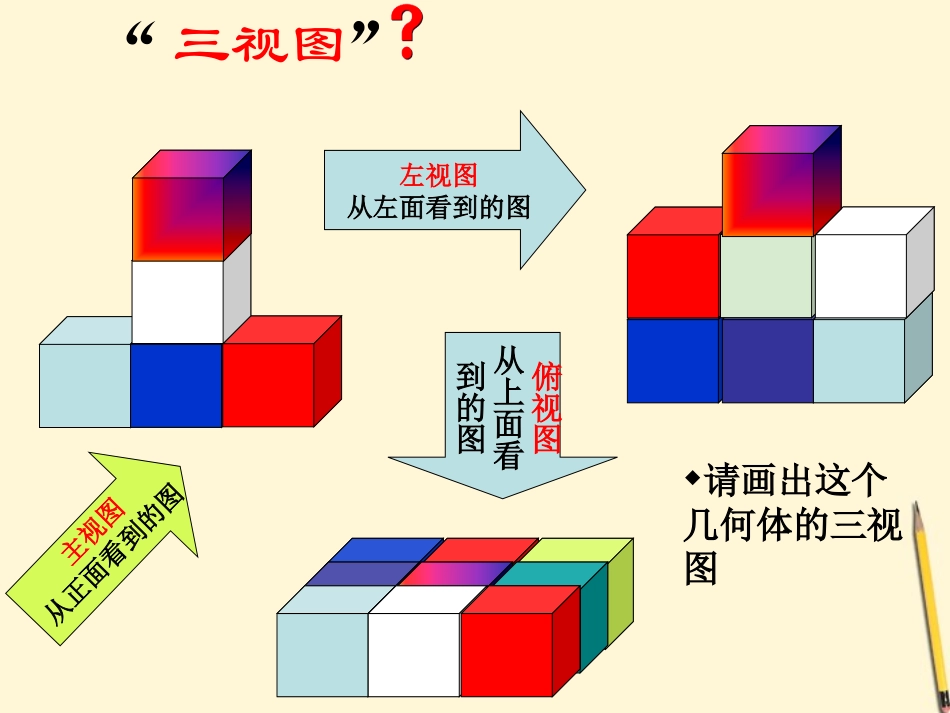

第四章视图与投影视图左视图从左面看到的图“三视图”用小正方体搭建一个几何体:主视图从正面看到的图俯视图从上面看到的图你还记得三视图吗？能画出这个几何体的三视图吗？“三视图”左视图从左面看到的图俯视图从上面看到的图主视图从正面看到的图请画出这个几何体的三视图左视图主视图俯视图※议一议圆柱圆锥球下面各图中物体形状分别可以看成什么样的几何体?从正面,侧面,上面看这些几何体,它们的形状各是什么样的?正面看:长方体等腰三角形圆侧面看:长方体等腰三角形圆上面看:圆圆圆能画出各物体的三视图吗?几何体主视图左视图俯视图上述物体的形状分别可以看成圆柱、圆锥和球。它们的三种视图如下表所示：主视图左视图俯视图※随堂练习:1、找出图中每一物品所对应的主视图：2、将两个圆盘、一个茶叶、一个皮球和一个蒙古包如图的方式摆放在一起，其主视图是（）名茶D3、画出图中各物体的主视图、左视图和俯视图：第一幅第二幅第三幅4、根据下列主视图和俯视图，找出对应的物体。主视图俯视图1234主视图左视图俯视图某物体由若干个小正文体堆成，其三视图如上，问小正方体共有几个？想一想想一想主左俯正面看111111左面看两图结合，原小正方体共有3个想一想想一想主视图左视图俯视图小正方体又有几个？想一想想一想主左俯正面看？？1221两图结合，原小正方体共有5个或1、2或2、1或2、2
