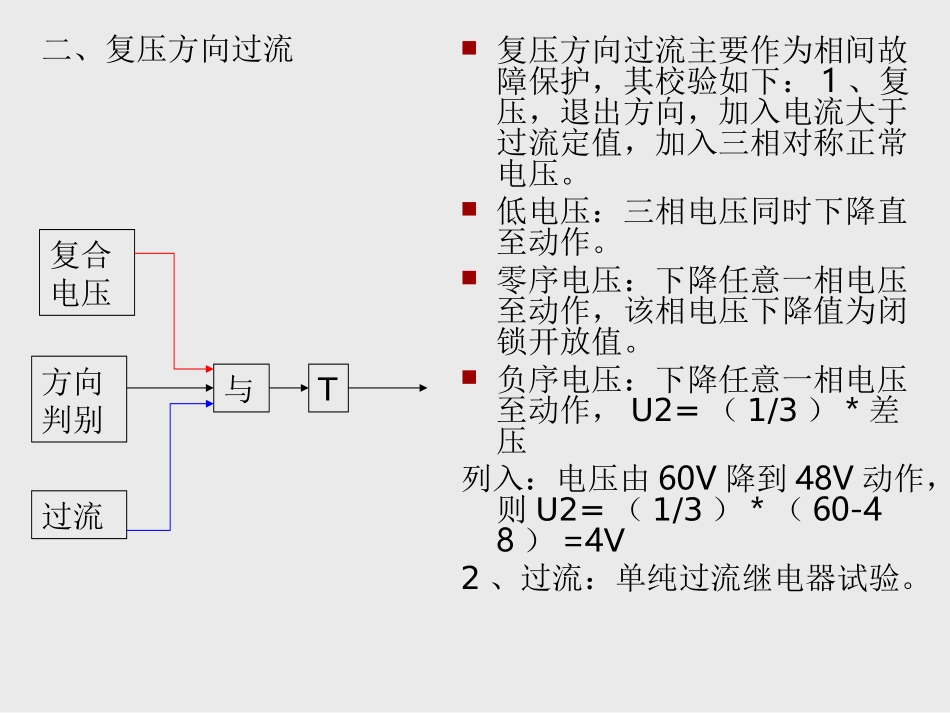

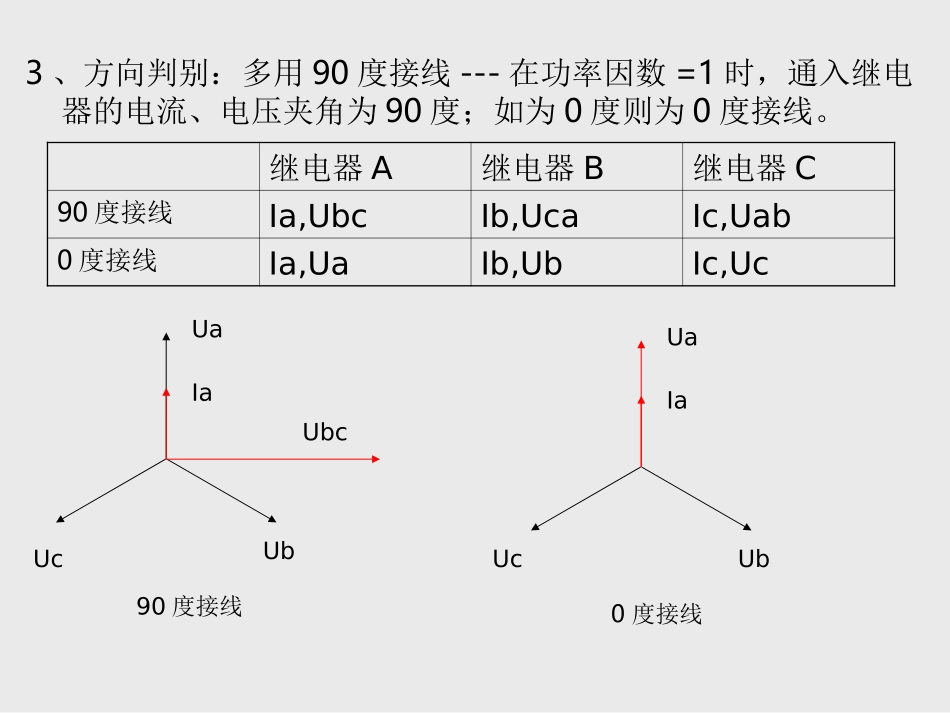

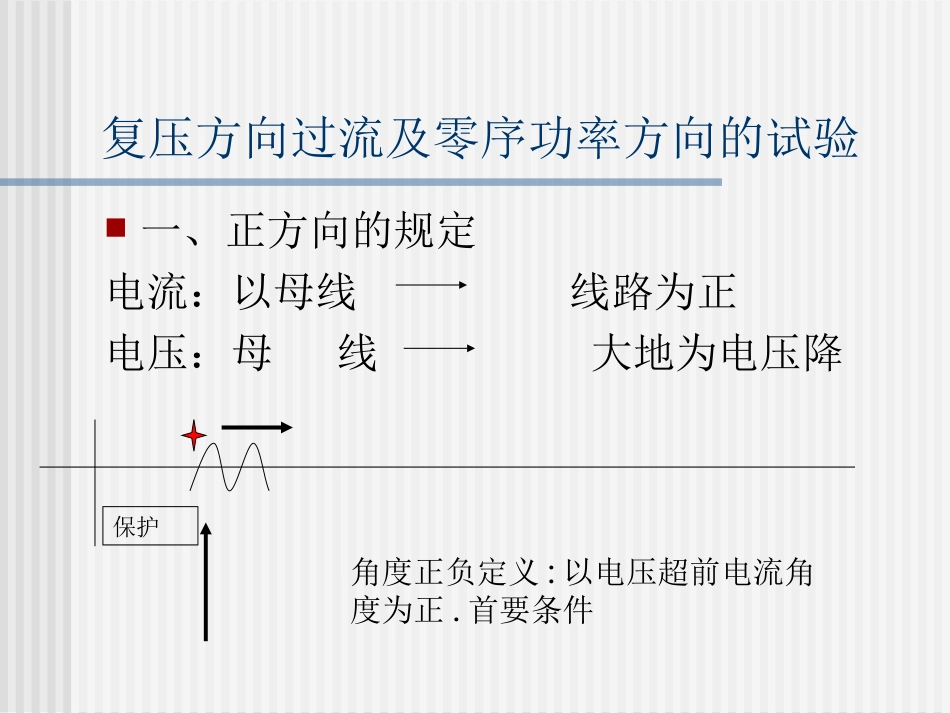

复压方向过流及零序功率方向的试验一、正方向的规定电流：以母线线路为正电压：母线大地为电压降角度正负定义:以电压超前电流角度为正.首要条件保护二、复压方向过流复压方向过流主要作为相间故障保护，其校验如下：1、复压，退出方向，加入电流大于过流定值，加入三相对称正常电压。低电压：三相电压同时下降直至动作。零序电压：下降任意一相电压至动作，该相电压下降值为闭锁开放值。负序电压：下降任意一相电压至动作，U2=（1/3）*差压列入：电压由60V降到48V动作，则U2=（1/3）*（60-48）=4V2、过流：单纯过流继电器试验。复合电压方向判别过流T与3、方向判别：多用90度接线---在功率因数=1时，通入继电器的电流、电压夹角为90度；如为0度则为0度接线。继电器A继电器B继电器C90度接线Ia,UbcIb,UcaIc,Uab0度接线Ia,UaIb,UbIc,Uc90度接线UaIaUbcUbUc0度接线UaIaUbUc变压器后备保护中，国电南自WHB系列多用90度接线，而南瑞LFP973系列中A、E系列用0度接线，B系列用90度接线。灵敏角、动作区：传统的原理（试验仪器）表示如下保护135度90度接线功率方向继电器的灵敏角在-48~--42之间0度接线功率方向继电器的灵敏角在78度左右反向动作区正向动作区-45度UIU变压器保护的正反方向约定：现在的变压器后备保护要求CT极性如图示，并约定正方向为指向本侧母线（系统），反方向为指向变压器和对侧母线，则其动作区与上图相反。此时如定值设定为“正方向”即作为本侧母线故障的后备保护其继电器灵敏角为135度。如定值设定为“反方向”即作为对侧母线和变压器故障的后备保护其继电器灵敏角为-45度。HLM135度正向动作区反向动作区-45度UIU利用微机试验仪校验：1、利用距离菜单试验，注意试验装置的正反向故障设定与保护约定的正反方向的关系（只对变压器，对线路无此要求）。2、利用电流电压菜单做（确定动作区），要注意电压电流的夹角关系。正向动作区（电流固定0度，调整电压，电压的动作范围）-45度IUUI正向动作区（电压固定0度，调整电流，电流的动作范围）-45度90度接线UaIaUbcUbUcA相动作区-45°XYX为仪器显示的夹角角度，Y为设备灵敏角。另序功率方向1、原理：在如下的极性标注下保护-105度如图：正向故障3U0滞后3I0---105度最灵敏，其灵敏角为-105度，反向故障3U0超前3I0---75度最灵敏，其灵敏角为75度。正向动作区反向动作区75度3I03U03I0变压器保护的正反方向约定：现在的变压器后备保护要求CT极性如图示，并约定正方向为指向本侧母线（系统），反方向为指向变压器和对侧母线，则其动作区与上图相反。此时如定值设定为“正方向”即作为本侧母线故障的后备保护其继电器灵敏角为75度。如定值设定为“反方向”即作为对侧母线和变压器故障的后备保护其继电器灵敏角为-105度。HLM-105度反向动作区正向动作区75度3I03U03I0保护中压侧接地后高压侧提供故障电流，在各CT中的流向HM利用微机试验仪校验：注意使用单相电压电流和使用三相电压的动作区的区别模拟单相接地故障UaIa=3I0UbUc单相电压接线实验Ua=3U03U0Ia=3I0关于大接地系统中开口三角电压接地的方式和保护接入的问题1、问题的由来：由于设计中接地端一般标注为N，非接地端标注为L，而保护装置中规定极性端子为L，非极性端子为N，由此产生当不同的接地形式的情况下，名称的对应不一致现象，从而造成接线的错误。原则：正、负接地形式与保护方向性无关！A、确定保护装置的内部极性端在端子排的位置与标注。B、确定开口三角的极性端的标注和接地方式。C、极性接极性，非极性接非极性！LN保护装置的极性端保护装置的非极性端LN保护装置的极性端保护装置的非极性端3U03U0小电流接地系统中注意问题：当发生单相接地故障时，故障线路的零序电流滞后零序电压90度，非故障线路的零序电流超前零序电压90度，二者相位差180度3U03I03U03I0线路接地母线接地在小接地系统中空冲低压母线时，由于母线分布电容的不对称，有时导致中性点电位漂移，有时会报母线接地，此时可以送上负荷，如果偏移度下降，可以认为是虚报，带上负荷后可以恢复正常。
