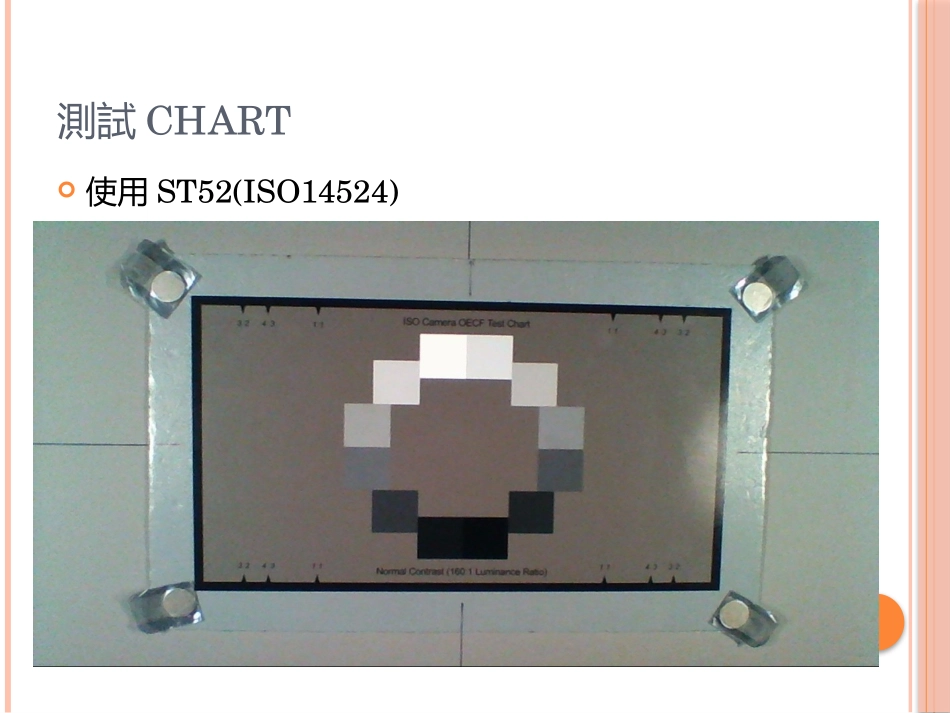

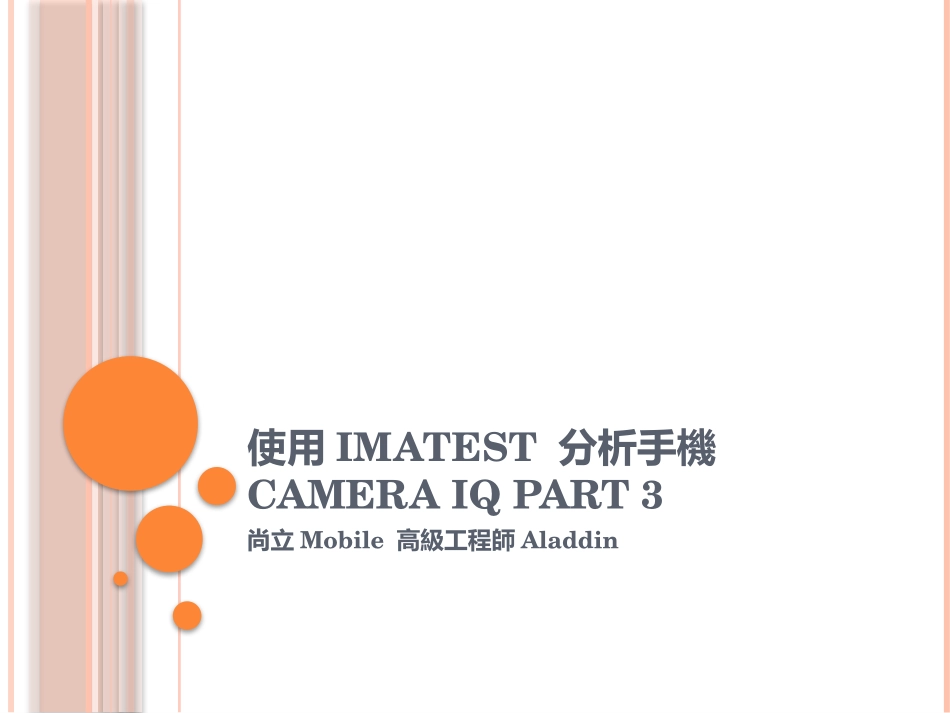

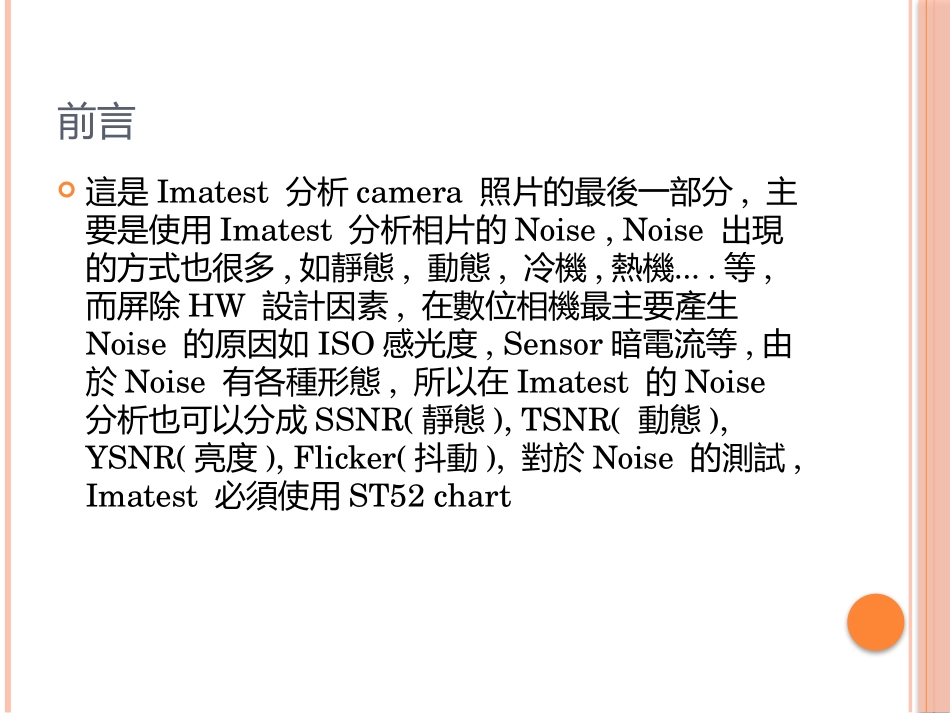

使用IMATEST分析手機CAMERAIQPART3尚立Mobile高級工程師Aladdin前言這是Imatest分析camera照片的最後一部分,主要是使用Imatest分析相片的Noise,Noise出現的方式也很多,如靜態,動態,冷機,熱機….等,而屏除HW設計因素,在數位相機最主要產生Noise的原因如ISO感光度,Sensor暗電流等,由於Noise有各種形態,所以在Imatest的Noise分析也可以分成SSNR(靜態),TSNR(動態),YSNR(亮度),Flicker(抖動),對於Noise的測試,Imatest必須使用ST52chart測試CHART使用ST52(ISO14524)SSNR靜態Noise為camera在一般正常光源就會出現的Noise測試環境:在300Lux以上使用手機camera對ST52拍照SNR在Imatest選擇Stepchart,載入照片SNR將手機拍的ST52框起來SSNR設定Imatest參數選項SSNR調整測試方塊,必須將所有方塊都在ST52的灰階框內,按”Yes,continue”開始分析SSNR測試完畢後會產生3個測試圖,但需Excel報表,按Yes產生SSNR如果客戶要Gamma資料,也可以由這分析導出Gamma曲線,這3張figure每一都有輸出Gamma,如例為Gamma=1.6SNR在Excel找Noise的地方,有些客戶選擇Y-noise的第6筆資料為標準TSNR時間噪點或稱動態噪點乃是Noise會隨著時間而出現,通常是在做Preview的時候比較容易跑出來,而拍照模式有時會出現有時又不會,如水紋波就是一種時間噪點造成時間噪點的因素有很多,摒除環境電磁波干擾,最有可能是電路設計不良,包括Layout,Power,接地,零件….等等因素時間噪點是通常無法使用手機Tools去除,只能要求客戶修改電路或是LayoutTSNR測試步驟同樣在光源300Lux以上,手機必須使用手機架固定,不能有任何晃動,先對目標ST-52chart拍一張照片,隔約10秒以上再對ST-52chart拍一張照片,利用2張照片輸入Imatest分析TNR有時TSNR剛好沒捉到,建議多做幾次,如果數值都不大,代表手機的動態噪點處理良好TNR在Imatest選擇StepchartTSNR同時選擇兩張拍好的ST52照片TSNR接著會跳出一視窗,選擇”Readtwofilesformeasuringtemporalnoise”TSNR將分析照片框起來TSNR設定分析參數,需將Temporalnoise打勾TSNR分析後會有4張分析圖,figure4為temporalnoise比較圖,有些客戶要求Excel資料TSNRFigure4為Temporalnoise分析圖,參考就好TSNR在Excel輸出可找到Temporalnoise的地方YSNR在CameraSensor必須要有足夠的EV(光通量)才能成像,而當環境光源太暗時,需調高Sensor的ISO(Gain值),但提高ISO會造成相片的顆粒變大,及將原本不明顯的Noise給放大,所以必須測試因亮度而造成手機Camera的NoiseYSNR手機需使用手機架固定,先將環境亮度設在300Lux以上,使用ST52chart拍一張照片,以這張相片為基準,然後再改變環境亮度為200Lux,100Lux,50Lux各拍一張相片,分析步驟跟TSNR一樣,然後拿200Lux,100Lux,50Lux的照片跟300Lux做比較,分析出YSNR,因TSNR會影響到YSNR,所以在做YSNR需先做TSNR為參考數據YSNR選擇StepchartYSNR選擇不同亮度的兩張照片YSNR設定參數YSNR輸出分析結果YSNRExcel輸出,還要根據不同的亮度做幾組,整理分析報告ANTI-FLICKER這個分析主要是測試手機Camera避免閃爍在Auto與50Hz及60Hz在環境下的flicker(閃爍)狀況,但有時客戶還是希望知道這隻手機在當下環境50Hz與60Hz影響的狀況ANTI-FLICKER在標準光源下300Lux,先將手機CameraApp的”避免閃爍”設為Auto,對著ST52拍一張,接著再將”避免閃爍”根據本國的電壓頻率設為50Hz或60Hz,對著ST52在拍一張,將這兩張照片使用Imatest的Stepchart分析,分析步驟跟TSNR完全一樣,就不再敘述,然後輸出Excel,可比較結果ANTI-FLICKER輸出數據結論在手機Tools通常有提供調適Noise的幾種方法,如果沒效,還可以調適AE的Gain或曝光時間來消除Noise,也有可能因客戶設計太差,Noise怎樣調也調不好的情形,這時可以使用改變畫面的亮度及色彩的飽和度讓使用者較看不見Noise,這些只是避掉Noise,可能會犧牲到camera品質如亮度,飽和度,銳利度….等等,需跟客戶討論Imatest分析CameraIQ操作暫時介紹到這裡,當然還有許多功能沒介紹如3DPhoto分析,礙於測試chart的不足及客戶可能不需做這樣的報告,會陸續補充THANKYOU
