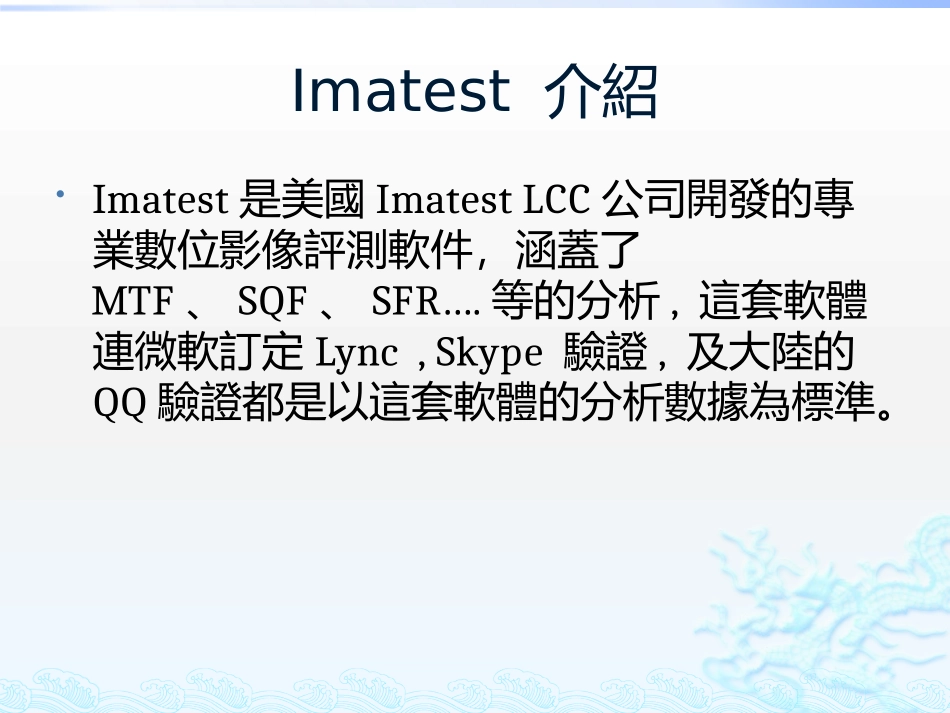

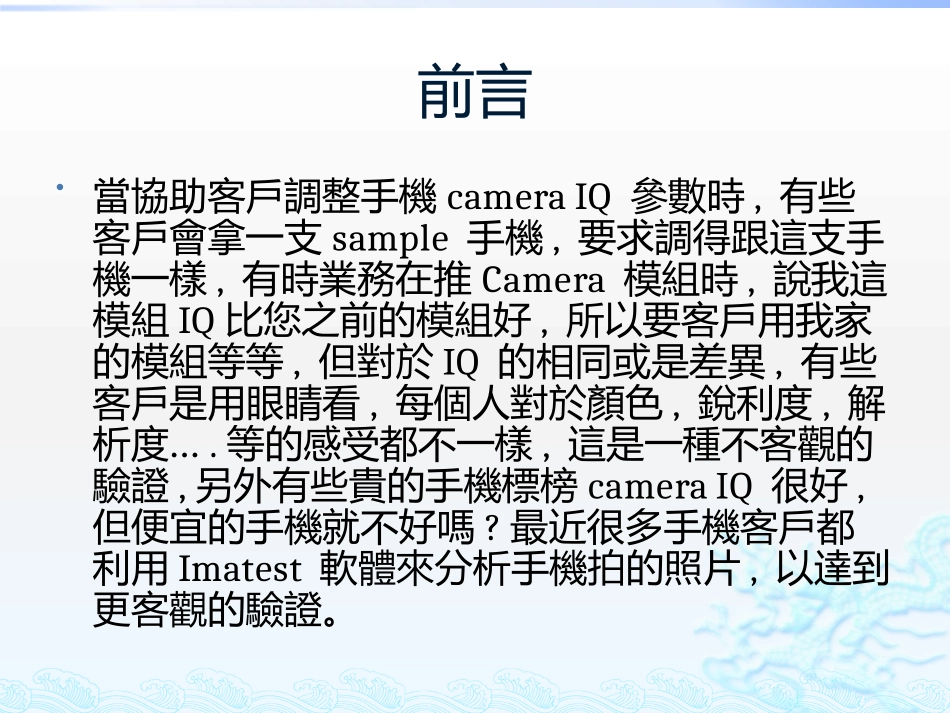

使用Imatest軟體分析手機CameraIQPart1尚立Mobile高級工程師Aladdin前言當協助客戶調整手機cameraIQ參數時,有些客戶會拿一支sample手機,要求調得跟這支手機一樣,有時業務在推Camera模組時,說我這模組IQ比您之前的模組好,所以要客戶用我家的模組等等,但對於IQ的相同或是差異,有些客戶是用眼睛看,每個人對於顏色,銳利度,解析度….等的感受都不一樣,這是一種不客觀的驗證,另外有些貴的手機標榜cameraIQ很好,但便宜的手機就不好嗎?最近很多手機客戶都利用Imatest軟體來分析手機拍的照片,以達到更客觀的驗證。Imatest介紹Imatest是美國ImatestLCC公司開發的專業數位影像評測軟件，涵蓋了MTF、SQF、SFR….等的分析,這套軟體連微軟訂定Lync,Skype驗證,及大陸的QQ驗證都是以這套軟體的分析數據為標準。Imatest介紹Imatest網址:http://www.imatest.comImatest介紹因Imatest分析照片的功能相當多,有些還在研究,目前先針對客戶較常要求分析比較的功能做介紹,其他功能後續會再補充,先做Color,AWB,Shading,GrayLevel,Brightness,Contrast分析做說明Colorcheck這是客戶最常要求分析的項目,其主要分析白平衡,顏色飽和度,顏色再現度,色座標等Colorcheck使用chart:24colorcheckerchartColorcheck在標準燈箱內使用手機Camera在D65,TL84,CWF,A-Light的色溫對24colorcheckchart拍照,並將照片輸入Imatest的Colorcheck分析Colorcheck在imatest按Colorcheck,選擇手機拍的24colorchecker照片,會秀出照片預覽Colorcheck將24colorcheck的”+”部分框起來Colorcheck接著軟體會協助判斷24color框的位置,可使用左側功能鍵作微調,務必將24color都在框內,按”Yes,Continus”進行下一步Colorcheck接著進入分析設定,如ColorSpace內定是以SRGB為顏色標準,可以根據要求更改,按”OK”則進入分析ColorcheckColorcheck共會輸出4張Figure,其中客戶會要的是Figure3及Figure4,做完分析後會有一個SaveColorcheckresults視窗,按”Yes”可將分析圖及產生Excel的報告給客戶ColorcheckFigure3為X-Rite表(色差表),以SRGB做比較,其中●Camera表示相機color在色座標的位置,而■Ideal表示SRGBcolor的位置Colorcheck如果要調的跟樣機的color一樣就要比較24色座標位置是否相同,但因為兩支手機使用的Camera模組及ISP不一樣,他們的顏色座標是很難調得完全一樣,只能盡量接近Colorcheck如果要比較手機顏色的好壞有3個數值Saturation飽和度:越高顏色越鮮豔,建議>100△C*ab,E*ab:△表示色彩還原度誤差,一般而言值越小表示越接近真實顏色,表示手機的顏色越好,E*ab△計算除色度差(C)外,還加入明度差(Y)驗證標準:C<8,E<15△△ColorcheckFigure4為驗證WhiteBalance,分析24color的19~24灰階的AWB狀況Colorcheck觀察Figure4下方的灰階分析,讀取紅色[]內數值,越小表示白平衡做的越好驗證標準:通常客戶看20,21,22階為<0.08,有些客戶會加上23階為<0.12Colorcheck如果客戶要更詳細資料,Imatest可以將分析結果以Excel方式輸出,如24color每一color在△C與△E的分析Colorcheck因色溫會影響顏色及AWB的表現,所以最好能做D65(高色溫),TL84(中色溫),CWF(中色溫),A-Light(低色溫)的Colorcheck比較,PS:戶外(陽光普照的環境)屬於高色溫(D75,D65),居家,店面屬於中色溫(TL84,CWF),黃昏,燭光,鎢絲燈屬於低色溫(U30,A-Light,HZ)LightFalloff再來介紹LightFalloff分析,這功能是測試亮度與顏色的均一度,為shading的測試LightFalloff準備chart:18%GraychartLightFalloff再做ShadingTable有分為High,Middle,Low色溫,所以最好根據這3組色溫拍照,另外光線得均勻度也會影響shading的表現,所以最好能透過均光板來拍照,另外如果拍出來的照片發現有灰斑,這是鏡頭髒了,可用眼鏡布擦拭,如果擦拭後還是一樣,最好換個鏡頭,不然分析會不準,拍攝需拍滿整張照片LightFalloff選擇Imatest的LightFalloff,載入手機拍的18%灰照片,然後框起要分析範圍,要超過照片的95%以上LightFalloff接著進入分析功能設定,可以根據客戶要求輸出報表的數據做修改,按OK進入分析LightFalloffLightFalloff會有5張分析圖,其中客戶會要求Figure1及Fi...
