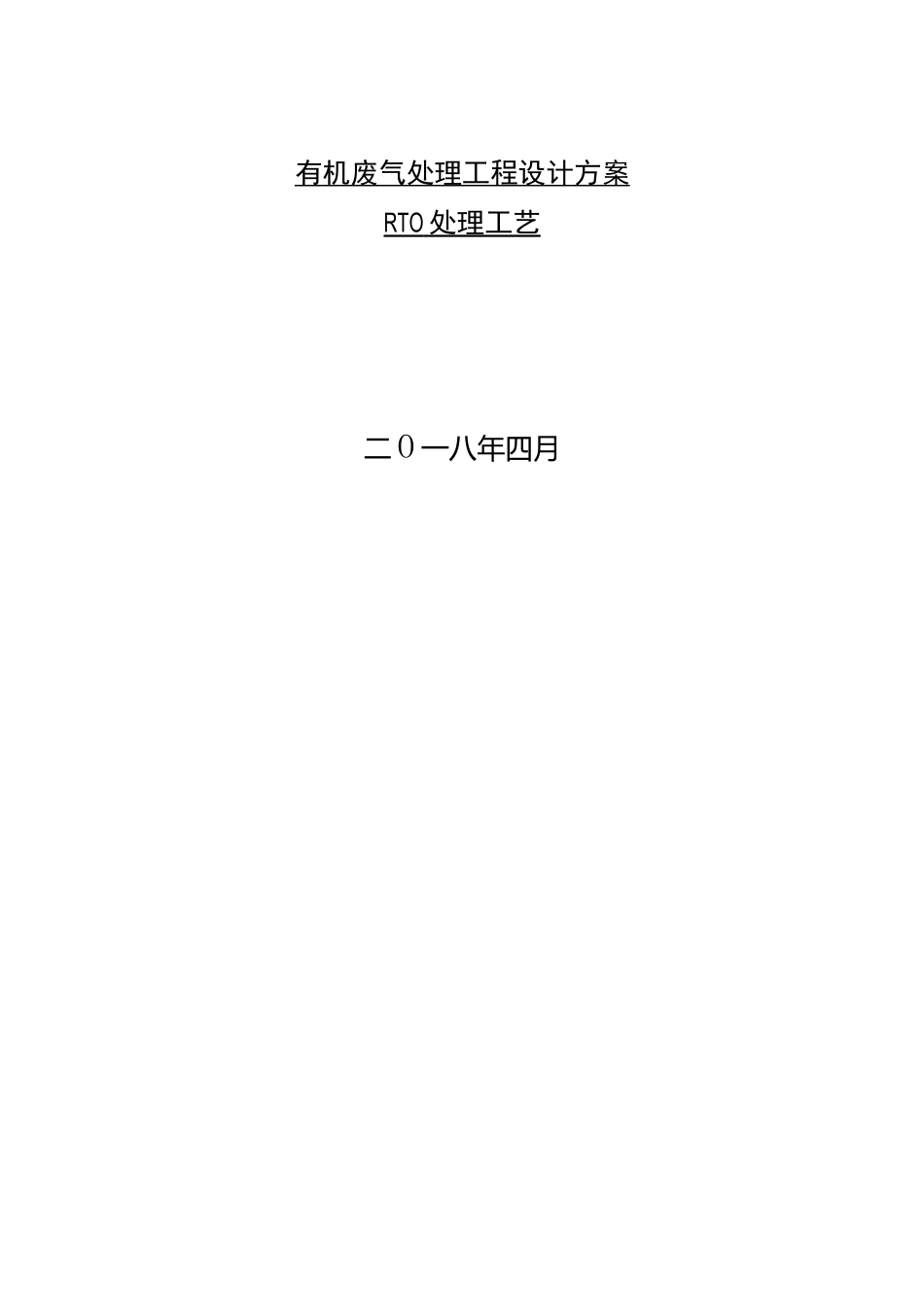

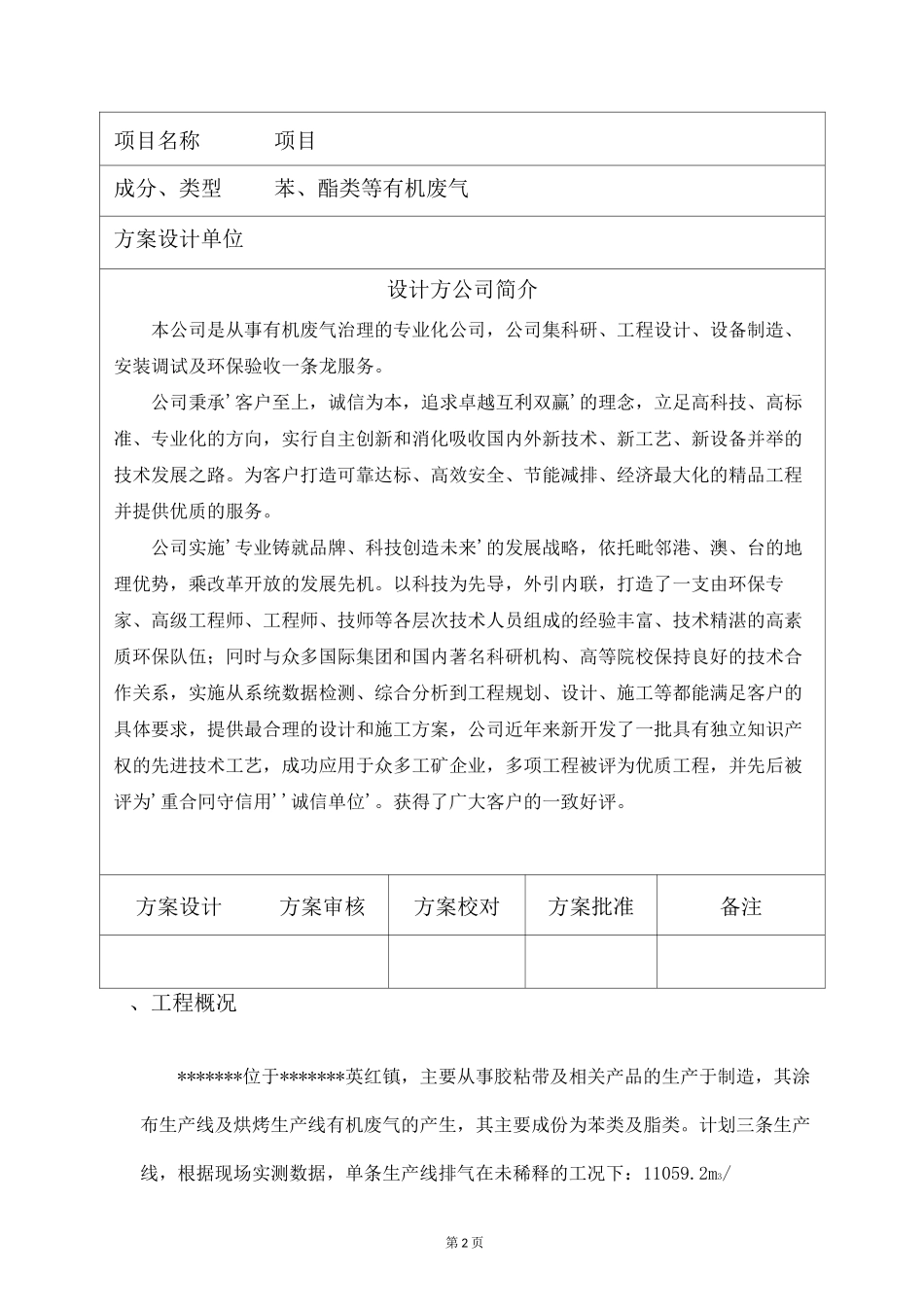

有机废气处理工程设计方案RTO处理工艺二O一八年四月第1页目录一、工程概况3二、工况参数3三、设计及排放标准4四、设计范围及原则64.1工程范围64.1.1卖方64.1.2买方64.2设计原则7五、有机废气处理方法的确定85.1废气治理方案的比较85.2有机废气处理方法的适用性与经济性比较95.3本项目拟采用工艺技术9六、RTO主体设备简介116.1蓄热式热氧化炉(RTO)116.1.1RTO运作结构116.1.2RTO内部空气流动116.2蓄热陶瓷126.3RTO热氧化室136.4蓄热室136.5保温与绝热136.6旋转分配门146.7燃烧机146.8风机166.9电气控制系统166.10安全设计186.10.1设计安全186.10.2防爆设计186.10.3管路系统的安全设计196.10.4电气控制设计19七、主要设计参数20八、能耗计算208.1热平衡计算208.2运行成本分析21九、主要设备及工程估价22十、质量保证、操作培训及售后服务2310.1质量保证2310.2操作培训2310.3售后服务23十一、提供的相关文件资料24第2页项目名称项目成分、类型苯、酯类等有机废气方案设计单位设计方公司简介本公司是从事有机废气治理的专业化公司，公司集科研、工程设计、设备制造、安装调试及环保验收一条龙服务。公司秉承'客户至上，诚信为本，追求卓越互利双赢'的理念，立足高科技、高标准、专业化的方向，实行自主创新和消化吸收国内外新技术、新工艺、新设备并举的技术发展之路。为客户打造可靠达标、高效安全、节能减排、经济最大化的精品工程并提供优质的服务。公司实施'专业铸就品牌、科技创造未来'的发展战略，依托毗邻港、澳、台的地理优势，乘改革开放的发展先机。以科技为先导，外引内联，打造了一支由环保专家、高级工程师、工程师、技师等各层次技术人员组成的经验丰富、技术精湛的高素质环保队伍；冋时与众多国际集团和国内著名科研机构、高等院校保持良好的技术合作关系，实施从系统数据检测、综合分析到工程规划、设计、施工等都能满足客户的具体要求，提供最合理的设计和施工方案，公司近年来新开发了一批具有独立知识产权的先进技术工艺，成功应用于众多工矿企业，多项工程被评为优质工程，并先后被评为'重合冋守信用''诚信单位'。获得了广大客户的一致好评。方案设计方案审核方案校对方案批准备注、工程概况*******位于*******英红镇，主要从事胶粘带及相关产品的生产于制造，其涂布生产线及烘烤生产线有机废气的产生，其主要成份为苯类及脂类。计划三条生产线，根据现场实测数据，单条生产线排气在未稀释的工况下：11059.2m3/第3页h,3240ppm(13307mg/m3)，温度大于50°C。根据町2000-2010《大气污染治理技术导则》第6.5.3.3条进入热力燃烧工艺的有机废气浓度应控制在其爆炸极限下限的25%以下，对于混合有机化合物，其有机物浓度应根据不同有机化合物的浓度比例和其爆炸下限值进行计算与校核。甲苯的爆炸极限1.2%〜7.0%(体积)，其爆炸极限下的限的25%为3000ppm(12321mg/m3)。贵司在该工况下排气浓度超过其爆炸极限下的限的25%，为不安全工况，因此应对其排气在进入处理设备前进行稀释，根据其稀释后的实测数据为：21196.8m3/h,8214mg/m3,取整后：单套排放废气25000m3/h,7000mg/m3,3套共计排放风量为：75000ms/h。排放的有机废气在大气中如超过一定浓度，除直接对人体健康有害外，在一定条件下经日光照射还能产生光化学烟雾，对环境和人造成危害，须净化达标处理后才能排放。现根据国家环保政策和排放标准要求，结合贵公司的实际情况，特编制本工程设计方案，供贵公司选择。二、工况参数序号排放位置风量m3/h浓度mg/m3温度C备注1号线250007000>502二号线250007000>503三号线250007000>504合计750007000>50&工作时间：12小时/天◊废气来源：涂布及烘烤有机废气第4页三、设计及排放标准◊《中华人民共和国环境保护法》◊《中华人民共和国大气污染防治法》◊《工业企业设计卫生标准》(TJ36-79)◊广东省地方标准《家具制造行业挥发性有机化合物排放标准》(DB44/814-2010)◊广东省地方标准《大气污染物排放限值》(DB44/27-2001)◊广东省地方标准《锅炉大气污染物排放标准》(DB44/765-2010)◊《有机废气净化装置安全规定》(GB20101-2006)◊《电力装置的继电保护和自动装置设计规范》(GB500...
