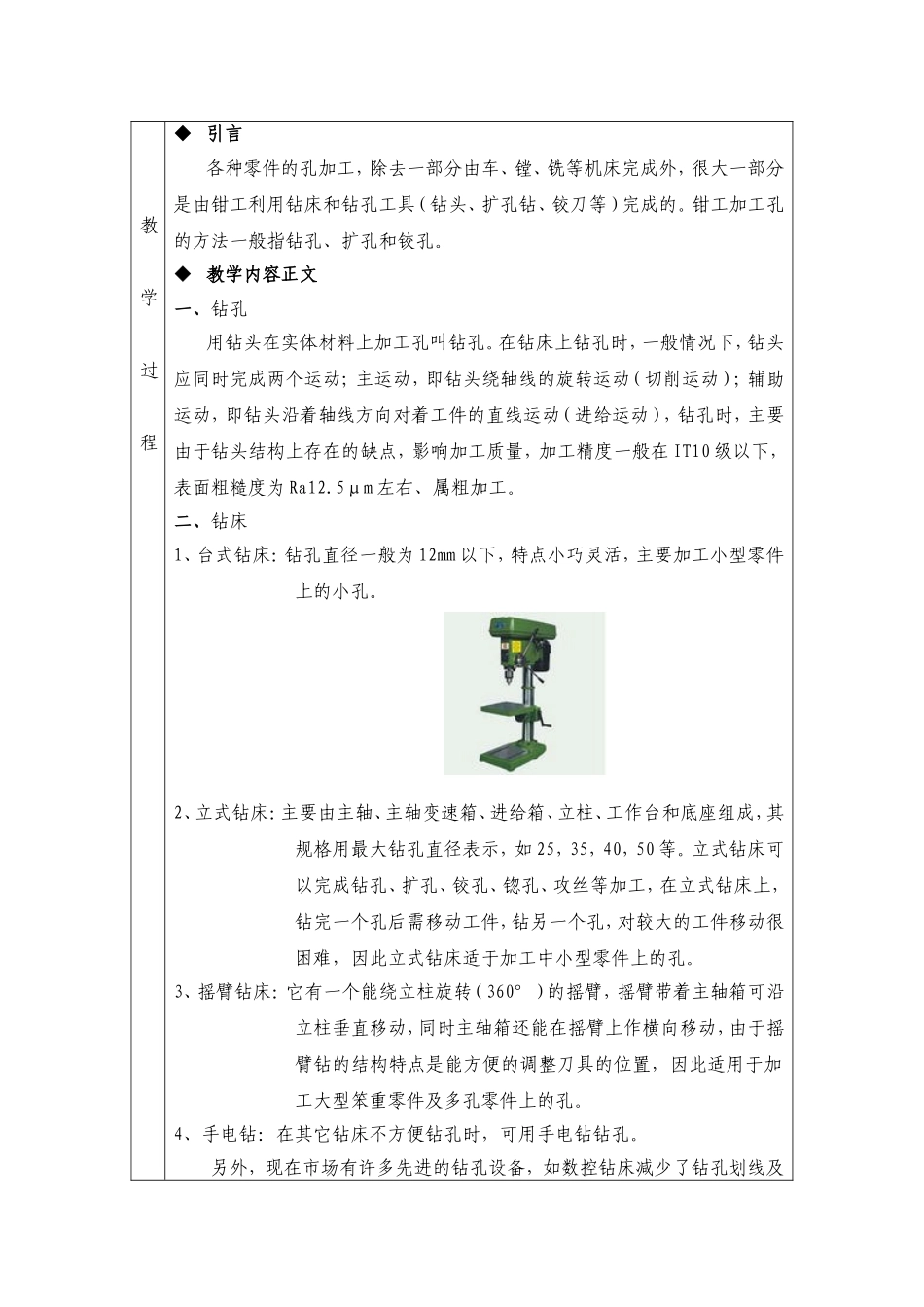

眉县职教中心钳工训练教学设计首页课次6课时课型孔加工章节钳工设备：钻孔教学目的1.了解钻床结构，性能，能独立完成孔的加工。2.掌握扩孔与铰孔3.掌握什锦锉的使用方法，掌握工件的修配方法教学重点钻孔与钻孔加扩孔的比较教学难点钻头的刃磨教学方法实训教学教具挂图授课班级授课日期相关素材《钳工实训》教学反思1、学生学习气氛浓烈，技能掌握的扎实。2、安全意识较好。3、教学秩序较为混乱，应该加强学生管理。教学过程引言各种零件的孔加工，除去一部分由车、镗、铣等机床完成外，很大一部分是由钳工利用钻床和钻孔工具（钻头、扩孔钻、铰刀等）完成的。钳工加工孔的方法一般指钻孔、扩孔和铰孔。教学内容正文一、钻孔用钻头在实体材料上加工孔叫钻孔。在钻床上钻孔时，一般情况下，钻头应同时完成两个运动；主运动，即钻头绕轴线的旋转运动（切削运动）；辅助运动，即钻头沿着轴线方向对着工件的直线运动（进给运动），钻孔时，主要由于钻头结构上存在的缺点，影响加工质量，加工精度一般在IT10级以下，表面粗糙度为Ra12.5μm左右、属粗加工。二、钻床1、台式钻床：钻孔直径一般为12mm以下，特点小巧灵活，主要加工小型零件上的小孔。2、立式钻床：主要由主轴、主轴变速箱、进给箱、立柱、工作台和底座组成，其规格用最大钻孔直径表示，如25，35，40，50等。立式钻床可以完成钻孔、扩孔、铰孔、锪孔、攻丝等加工，在立式钻床上，钻完一个孔后需移动工件，钻另一个孔，对较大的工件移动很困难，因此立式钻床适于加工中小型零件上的孔。3、摇臂钻床：它有一个能绕立柱旋转（360°）的摇臂，摇臂带着主轴箱可沿立柱垂直移动，同时主轴箱还能在摇臂上作横向移动，由于摇臂钻的结构特点是能方便的调整刀具的位置，因此适用于加工大型笨重零件及多孔零件上的孔。4、手电钻：在其它钻床不方便钻孔时，可用手电钻钻孔。另外，现在市场有许多先进的钻孔设备，如数控钻床减少了钻孔划线及钻孔偏移的烦恼，还有磁力钻床等。三、刀具1、钻头：有直柄和锥柄两种。它由柄部、颈部和切削部分组成，它有两个前刀面，两个后刀面，两个副切削刃，一个横刃，一个顶角116°～118°。2、扩孔钻：基本上和钻头相同，不同的是，它有3～4个切削刃，无横刃，刚度、导向性好，切削平稳，所以加工孔的精度、表面粗糙度较好。3、绞刀：有手用、机用、可调锥形等多种，绞刀有6～12个切削刃，没有横刃，它的刚性、导向性更高。4、锪孔钻：有锥形、柱形、端面等几种。一、附件1、钻头夹：装夹直柄钻头。2、过渡套筒：联结锥柄钻头。3、手虎钳：装夹小而薄的工件4、平口钳：装夹加工过而平行的工件5、压板：装夹大型工件二、钻孔操作1.钻孔前一般先划线，确定孔的中心，在孔中心先用冲头打出较大中心眼。2.钻孔时应先钻一个浅坑，以判断是否对中。3.在钻削过程中，特别钻深孔时，要经常退出钻头以排出切屑和进行冷却，否则可能使切屑堵塞或钻头过热磨损甚至折断，并影响加工质量。4.钻通孔时，当孔将被钻透时，进刀量要减小，避免钻头在钻穿时的瞬间抖动，出现“啃刀”现象，影响加工质量，损伤钻头，甚至发生事故。5.钻削大于φ30mm的孔应分两次站，第一次先钻第一个直径较小的孔（为加工孔径的0.5～0.7）；第二次用钻头将孔扩大到所要求的直径。6.钻削时的冷却润滑：钻削钢件时常用机油或乳化液；钻削铝件时常用乳化液或煤油；钻削铸铁时则用煤油。六、扩孔与铰孔1.扩孔扩孔用以扩大已加工出的孔（铸出、锻出或钻出的孔），它可以校正孔的轴线偏差，并使其获得正确的几何形状和较小的表面粗糙度，其加工精度一般为IT9～IT10级，表面粗糙度、Ra=3.2～6.3μm。扩孔的加工余量一般为0.2～4mm。扩孔时可用钻头扩孔，但当孔精度要求较高时常用扩孔钻（用挂图或实物）。扩孔钻的形状与钻头相似，不同是：扩孔钻有3～4个切削刃，且没有横刃，其顶端是平的，螺旋槽较浅，故钻芯粗实、刚性好，不易变形，导向性好。2.铰孔铰孔是用铰刀从工件壁上切除微量金属层，以提高孔的尺寸精度和表面质量的加工方法。铰孔是应用较普遍的孔的精加工方法之一，其加工精度可达IT6～IT7级，表面粗糙度Ra=0.4～0.8μm。铰刀是多...
