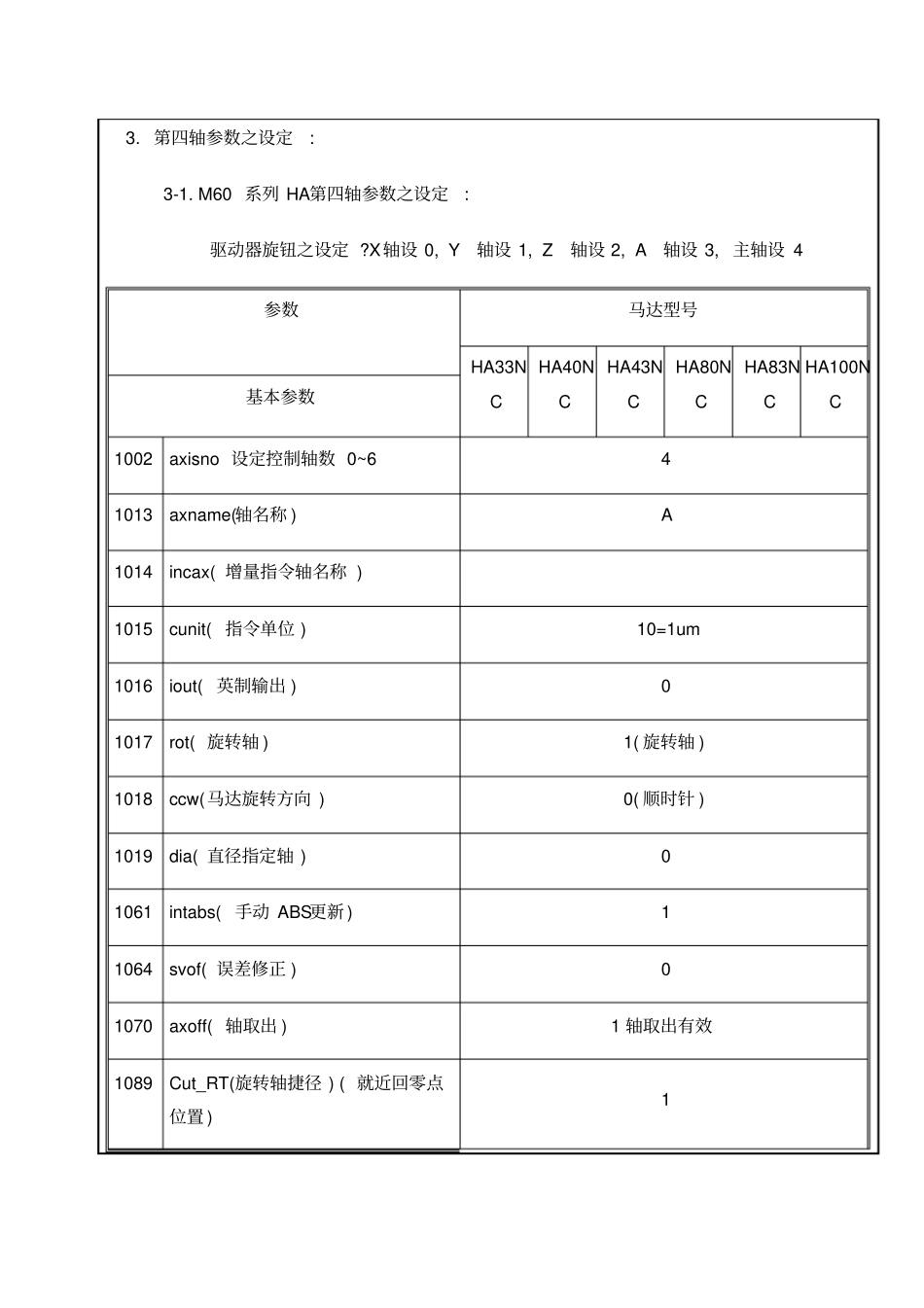

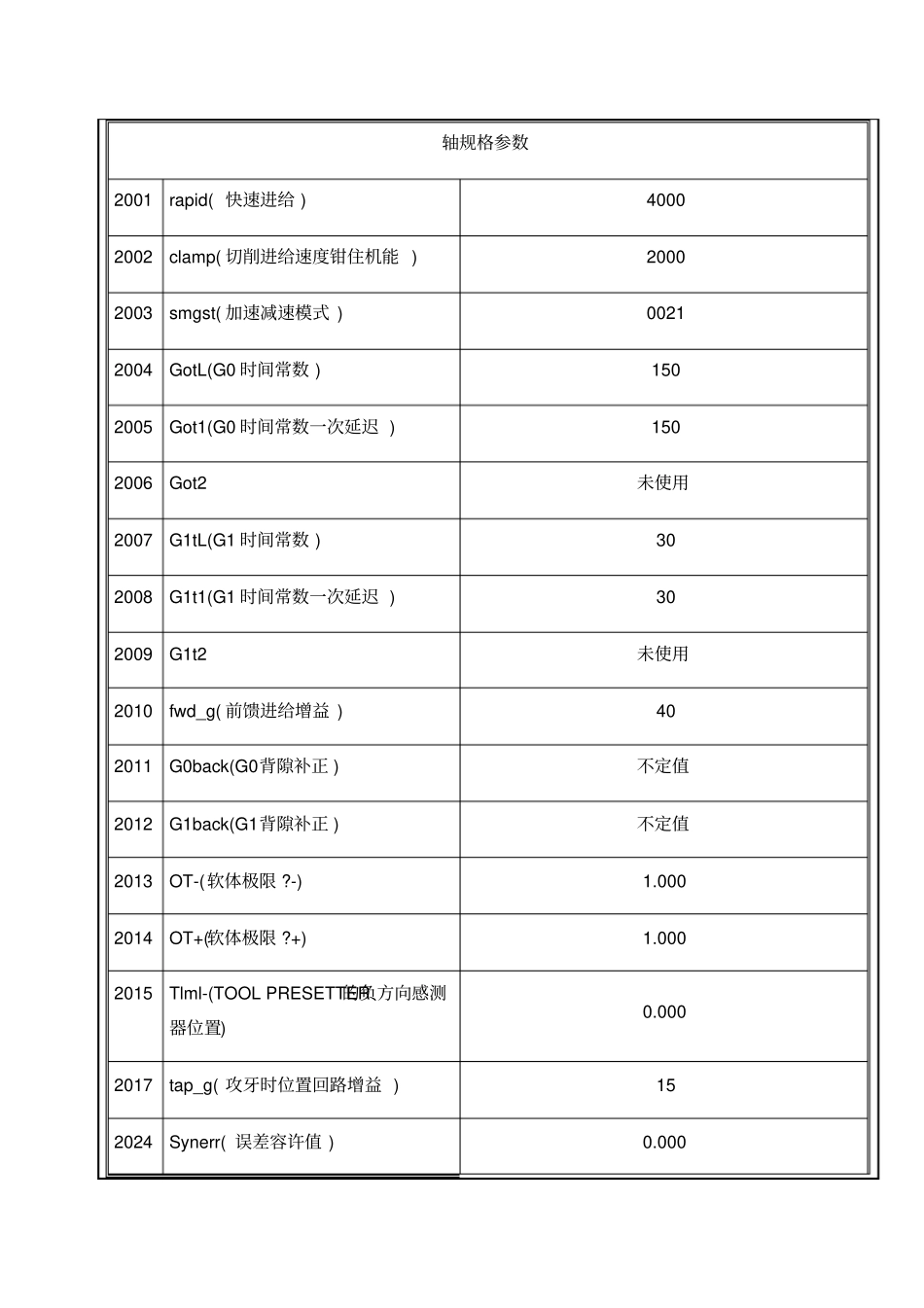

机种CV系列主题三菱第四轴相关之资料编号日期:2008/01/13纪录:kevin3.第四轴参数之设定:3-1.M60系列HA第四轴参数之设定:驱动器旋钮之设定?X轴设0,Y轴设1,Z轴设2,A轴设3,主轴设4参数马达型号HA33NCHA40NCHA43NCHA80NCHA83NCHA100NC基本参数1002axisno设定控制轴数0~641013axname(轴名称)A1014incax(增量指令轴名称)1015cunit(指令单位)10=1um1016iout(英制输出)01017rot(旋转轴)1(旋转轴)1018ccw(马达旋转方向)0(顺时针)1019dia(直径指定轴)01061intabs(手动ABS更新)11064svof(误差修正)01070axoff(轴取出)1轴取出有效1089Cut_RT(旋转轴捷径)(就近回零点位置)1轴规格参数2001rapid(快速进给)40002002clamp(切削进给速度钳住机能)20002003smgst(加速减速模式)00212004GotL(G0时间常数)1502005Got1(G0时间常数一次延迟)1502006Got2未使用2007G1tL(G1时间常数)302008G1t1(G1时间常数一次延迟)302009G1t2未使用2010fwd_g(前馈进给增益)402011G0back(G0背隙补正)不定值2012G1back(G1背隙补正)不定值2013OT-(软体极限?-)1.0002014OT+(软体极限?+)1.0002015Tlml-(TOOLPRESETTER的负方向感测器位置)0.0002017tap_g(攻牙时位置回路增益)152024Synerr(误差容许值)0.0002068G0fwdg(G00前馈进给增益)0.000复归点参数2025G28rap(G28快速进给速度)40002026G28crp(G28接近速度)2002027G28sft(参考点偏移量)不定值(归原点位置)2028grmask(栅点掩蔽量)02029grspc(栅格量间距)1:90设4/1:120设3/1:180设22030dir(-)(参考点复归方向)02031noref(无参考点的轴)02032nochk(参考点复归是否完成并不检查)0机种CV系列主题三菱第四轴相关之资料编号M08013日期:2008/01/13纪录:kevin参数马达型号HA33NCHA40NCHA43NCHA80NCHA83NCHA100NC伺服参数2201PC112202PC290/120/1802203PGN1(位置回路增益)26/332204PGN270/862205VGN1(速度回路增益)1502206VGN202207VIL02208VIA(速度回路前进补偿)19002209IQA(电流回路的内部补偿)20482210IDA(电流回路的内部补偿)20482211IQG(电流回路的内部补偿)3842212IDG(电流回路的内部补偿)5122213ILMT1(静态定格电流对应的比例)5002214ILMTsp(静态定格电流对应的比例)5002215FFC1002216LMC102217SPEC0000(绝对值设定0080,光学尺设定0100)2218PIT(导螺杆螺距)3602219RNG11002220RNG21002221OLT602222OLL1502223ODI62224INP(定位宽度值)502225MTYP(马达/检测器型式)228F220022802201228122022226OD262227SSF140002229VCS02231OVS102232TOF02233SSF200002234SSF300002235SSF400002236PTYP1000[设定1000(没接RB036),设定1500(有接RB036)]2247EC1(诱起电压补正)1002249PGN1SP152253DFBN1002257SHGC160/1878201轴取出(轴要取出设1)08204OT-check(过行程检查的(-)向座标18205OT+check(过行程检查的(+)向座标1HA40NC-S&HA43NC-S使用MDS-SVJ2-06的驱动器HA80NC-S&HA83NC-S使用MDS-SVJ2-10的驱动器HA100NC-S使用MDS-SVJ2-20的驱动器I/F诊断(L72)(1)(1)---要设定,不然重新开机时不会提示第四轴归原点M40:第四轴夹(XE)(Y8);M41:第四轴松(XF)(Y9)(此条件满足,才可以动作第四轴)机种CV系列主题三菱第四轴相关之资料编号M08013日期:2008/01/13纪录:kevin3-2.M60系列HF第四轴参数之设定:参数马达型号HF53HF103HF153HF203HF353基本参数1002axisno41013axname(轴名称)A1014incax(增量指令轴名称)1015cunit(指令单位)10=1um1016iout(英制输出)01017rot(旋转轴)1(旋转轴)1018ccw(马达旋转方向)0(顺时针)1019dia(直径指定轴)01061intabs(手动ABS更新)11064svof(误差修正)01070axoff(轴取出)1(轴取出有效)1089Cut_RT(旋转轴捷径)(就近回零点位置)1轴规格参数2001rapid(快速进给)40002002clamp(切削进给速度钳住机能)20002003smgst(加速减速模式)00212004GotL(G0时间常数)1502005Got1(G0时间常数一次延迟)1502006Got2未使用2007G1tL(G1时间常数)302008G1t1(G1时间常数一次延迟)302009G1t2未使用2010fwd_g(前馈进给增益)402011G0back(G0背隙补正)不定值2012G1back(G1背隙补正)不定值2013OT-(软体极限?-)(设1无角度限制)1.0002014OT+(软体极限?+)(设1无角度限制)1.0002015Tlml-(TOOLPRESETTER的负方向感测器位...
