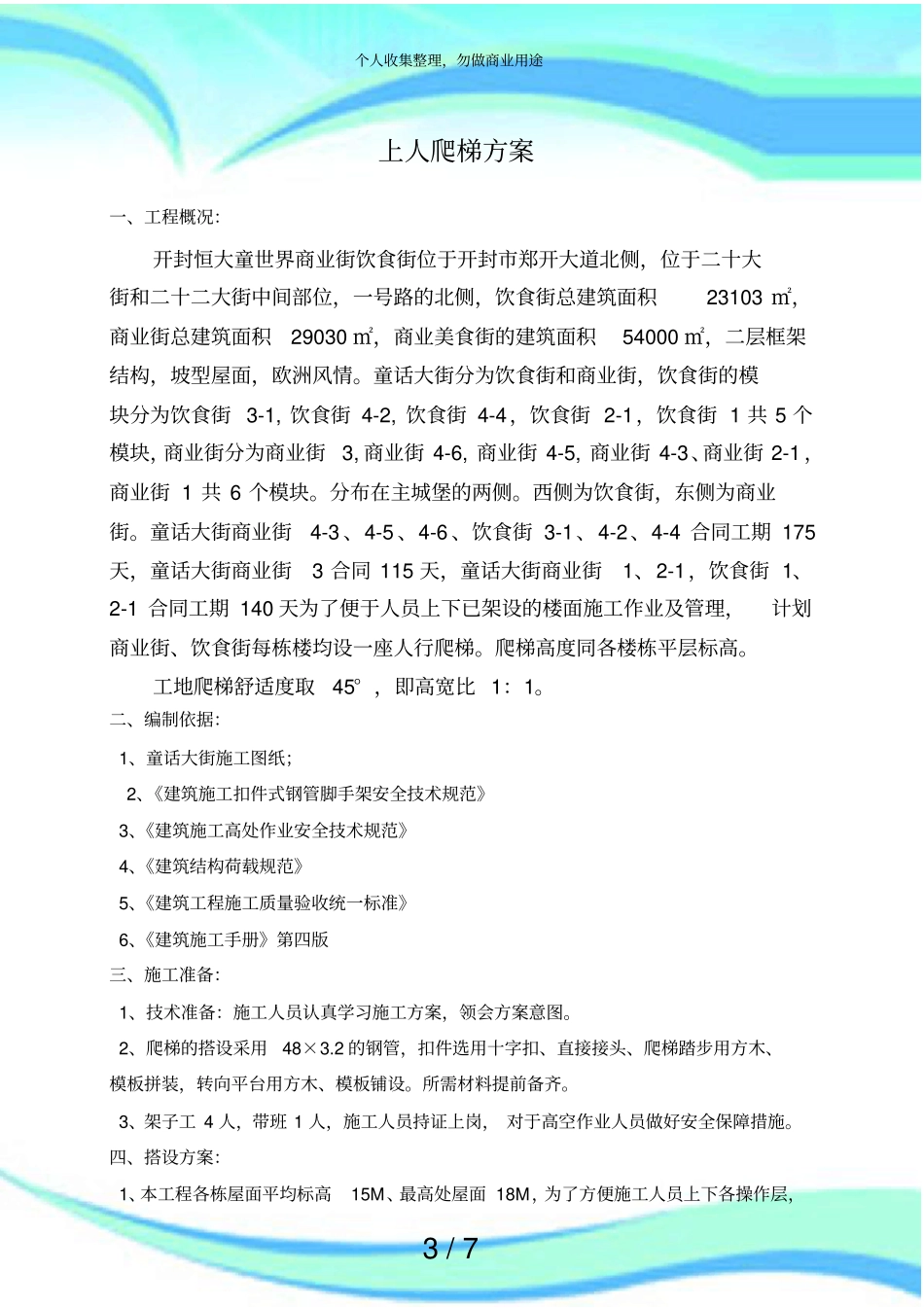

1/7上人爬梯实施方案2/7————————————————————————————————作者：————————————————————————————————日期：个人收集整理，勿做商业用途3/7上人爬梯方案一、工程概况：开封恒大童世界商业街饮食街位于开封市郑开大道北侧，位于二十大街和二十二大街中间部位，一号路的北侧，饮食街总建筑面积23103㎡，商业街总建筑面积29030㎡，商业美食街的建筑面积54000㎡，二层框架结构，坡型屋面，欧洲风情。童话大街分为饮食街和商业街，饮食街的模块分为饮食街3-1,饮食街4-2,饮食街4-4，饮食街2-1，饮食街1共5个模块，商业街分为商业街3,商业街4-6,商业街4-5,商业街4-3、商业街2-1，商业街1共6个模块。分布在主城堡的两侧。西侧为饮食街，东侧为商业街。童话大街商业街4-3、4-5、4-6、饮食街3-1、4-2、4-4合同工期175天，童话大街商业街3合同115天，童话大街商业街1、2-1，饮食街1、2-1合同工期140天为了便于人员上下已架设的楼面施工作业及管理，计划商业街、饮食街每栋楼均设一座人行爬梯。爬梯高度同各楼栋平层标高。工地爬梯舒适度取45°，即高宽比1：1。二、编制依据：1、童话大街施工图纸；2、《建筑施工扣件式钢管脚手架安全技术规范》3、《建筑施工高处作业安全技术规范》4、《建筑结构荷载规范》5、《建筑工程施工质量验收统一标准》6、《建筑施工手册》第四版三、施工准备：1、技术准备：施工人员认真学习施工方案，领会方案意图。2、爬梯的搭设采用48×3.2的钢管，扣件选用十字扣、直接接头、爬梯踏步用方木、模板拼装，转向平台用方木、模板铺设。所需材料提前备齐。3、架子工4人，带班1人，施工人员持证上岗，对于高空作业人员做好安全保障措施。四、搭设方案：1、本工程各栋屋面平均标高15M、最高处屋面18M，为了方便施工人员上下各操作层，个人收集整理，勿做商业用途4/7所以考虑在每栋楼搭设一座上人爬梯。位置根据现场条件由栋号长指定。2、爬梯立杆四角采用双立杆，其余采用单立杆，横距为1500mm，纵距为1200mm,扫地杆距地面200mm，水平杆可根据脚手板位置适当调整。爬梯总宽度为2.4m，总长度为8m，平台宽度为1.5m，马道单跑宽度为1.1m，每跑落差为2.8m，分二跑上操作层。爬梯的斜段两侧及平台外侧设200mm高的挡脚板和1200mm高的扶手栏杆，立面防护采用外挂密目安全网。4、为了保证爬梯架的稳固，在爬梯架的侧面设剪刀撑。5、安全防护爬梯外围必须用合格绿色安全网沿架子外侧进行上下立挂全封闭，网与网之间用网绳连接牢固，并与架体垂和水平连接固定。爬梯出入口必须搭设双层防雨、防砸防护棚，防护棚上满铺50厚脚手板。第一层防护棚顶距上层防护棚400mm，最顶部防护棚上面铺一层油毡和2000目绿色安全网遮盖，并在入口处明显位置挂安全提示标示，保证人员上下的安全。五、方案实施：1、施工顺序基础平整→250mm混凝土垫层→放线弹出立杆及扫地杆位置墨线→摆放扫地杆→逐根将立杆与扫地杆扣紧→安装第一步水平杆→立杆垂直度校正并于横杆扣紧→逐层用连接杆与护坡桩钢梁焊接→铺设平台及踏步脚手板、安装护栏→搭设剪力撑→挂外防护网2、场地整平，夯实，浇筑250mm厚C20混凝土垫层。3、根据方案图纸放线，用墨线弹出搭设轮廓线，经校核无误后方可开始搭设。4、先按照图纸设计的尺寸排好立杆、扫地杆，排杆完后用水平尺检查校正立杆的垂直度、横杆的水平。5、立杆搭设：立杆接长采用对接扣件连接，相邻立杆的接头应错开布置在不同的步距内，各接头中心与相邻大横杆的距离不宜大于步距的三分之一，同一步距内相隔立杆的接头位置在高度方向上应错开500mm。6、扣件的安装：在主节点处固定横向水平杆、纵向水平杆、剪刀撑等用的直角扣件、旋转扣件的中心点的相互距离应小于150mm，对接扣件应开口朝内，各杆件端头伸出扣件盖板边缘的长度不小于100mm。个人收集整理，勿做商业用途5/77、水平杆安装：水平杆每一个主节点处必须设置一根横向水平杆，并采用直角扣件扣紧在纵向水平杆上，严禁拆除，该杆轴线偏离主节点的距离不大于150mm，杆件相交伸出的探头长度均应大于10cm，以防杆件滑脱。8、拉结杆设置及平台板及...
