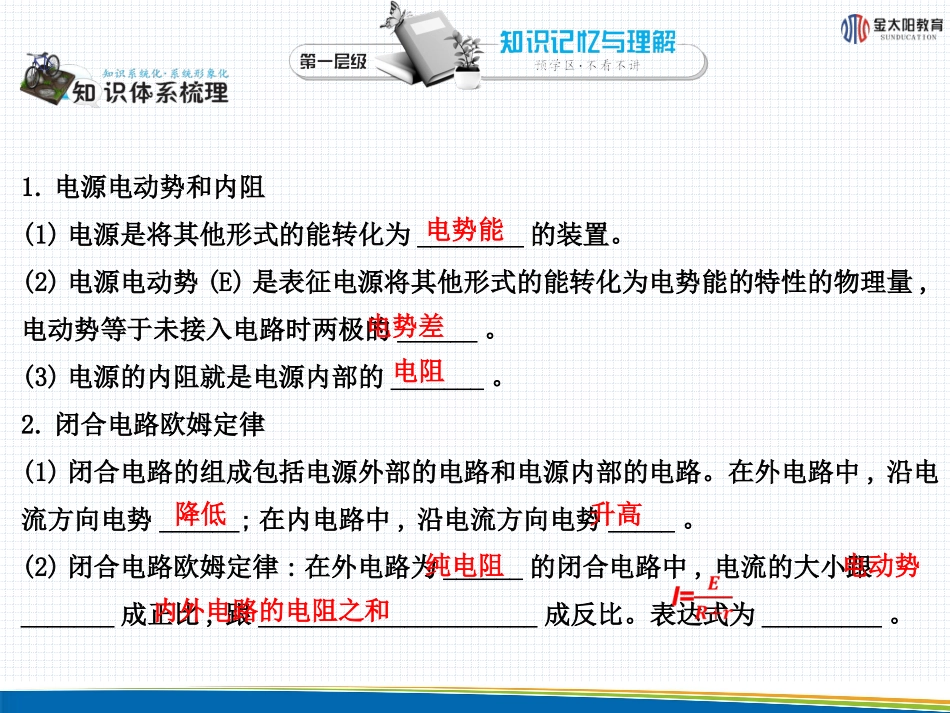

课时2.4电源的电动势和内阻闭合电路欧姆定律课时2.4电源的电动势和内阻闭合电路欧姆定律1.知道电源的电动势和内阻,知道路端电压。2.理解闭合电路的欧姆定律,能根据闭合电路的欧姆定律进行简单的计算。3.运用闭合电路的路端电压与电流的关系分析、解决问题。1.电源电动势和内阻(1)电源是将其他形式的能转化为________的装置。(2)电源电动势(E)是表征电源将其他形式的能转化为电势能的特性的物理量,电动势等于未接入电路时两极的______。(3)电源的内阻就是电源内部的_______。2.闭合电路欧姆定律(1)闭合电路的组成包括电源外部的电路和电源内部的电路。在外电路中,沿电流方向电势______;在内电路中,沿电流方向电势_____。(2)闭合电路欧姆定律:在外电路为______的闭合电路中,电流的大小跟_______成正比,跟_____________________成反比。表达式为_________。电势能电势差电阻降低升高纯电阻电动势内外电路的电阻之和(3)路端电压与负载的关系①在闭合电路中,路端电压就是外电压。如果负载(外电阻)R增大时,电流I_______(填“增大”或“减小”),路端电压U_______(填“增大”或“减小”)。②根据路端电压(U)与电流(I)的关系U=E-Ir,如果作出U-I图象,则它是一条________的直线。减小增大倾斜主题1:电源与电动势问题:(1)生活中,我们见到各种各样的电池,它们的标号也各不相同。如干电池都标有“1.5V”字样,这里的标号是什么意思?数值大小又反映了电池的什么特性?这些数值与外接的电路有没有关系?(2)手机电池一般用的是锂离子电池,请你观察你的手机锂离子电池上标注的参数有哪些?它们的单位各是什么?你能否说出一些参数表示的意义?主题1:(1)这些标号是电源的电动势。数值越大反映电源将其他形式的能转化为电势能的特性越好。电动势与外电路无关。(2)手机锂离子电池上标注的参数中有电动势(充电电压)和容量,电动势的单位是V,容量的单位是mA•h,表示充满电后的电池放电时能输出的总电荷量。主题2:闭合电路、闭合电路中自由电荷的定向运动情景:如图甲所示,A池水位高,水由A池流入B池,水由高向低流动。所以要维持水的流动,就需要给A池补充水,这就需要一个抽水机将B池的水抽送到A池。这里抽水机就是提供外力的装置,使水由低向高流动,从而形成闭合稳定的水流。问题:图乙是一个闭合电路的模拟图,A是电源的正极,B是电源的负极,P相当于电动势,请根据上述有关抽水机的描述,说说闭合电路中自由电子的运动情况。主题2:在外电路中,自由电子在电场力作用下,从B球向A球流动,电势从低到高,电场力做正功,要维持电流,就需要不断地给B球补充负电荷(或者说给A球补充正电荷),电源通过非静电力做功,将负电荷从A球搬运到B球,电势从高到低,从而形成闭合恒定的电流。主题3:路端电压与负载的关系问题:(1)如图所示,对给定的电源,其E、r均为定值,外电阻变化时,电路中的电流如何变化?(2)外电阻变化时,路端电压如何变化?(3)在闭合电路中,当外电阻等于零时,会发生什么现象?发生这种现象时,电流有多大?(4)一般情况下,电源内阻很小,像铅蓄电池的内阻只有0.005Ω~0.1Ω,干电池的内阻通常也不到1Ω,所以短路时电流很大,很大的电流会造成什么后果?(5)当外电阻很大时,又会发生什么现象?主题4:电源的U-I图象问题:(1)根据公式U=E-Ir,其中电源电动势E、内阻r均为恒定的物理量,根据数学知识判断路端电压U与电流I的图象关系,根据物理实验作出U-I图象,图象会是怎样的?(2)从图象可以看出路端电压与电流的关系是什么?(3)直线与纵轴的交点表示的物理意义是什么?直线的斜率表示什么?主题4:(1)路端电压U与电流I满足一次函数关系,相当于数学公式y=a+bx,路端电压U与电流I的关系图象是一条向下倾斜的直线,如图所示。(2)U随着I的增大而减小。(3)直线与纵轴的交点表示电源的电动势E,直线斜率的绝对值表示电源的内阻。1.(考查对电动势概念的理解)下列说法中正确的是()。A.电源的电动势实质上就是电源两极间的电压B.电源的电动势在数值上等于两极间的电压C.电源的电动势与电压的单位相同,但与电压有本质的区别D.电动势越大,电源两极间的电压一定越高1.C【解析】电动势是描述电源把其他形式的能转化为电能本领大小的物理量,而电压是电场中两点间的电势差,电...
