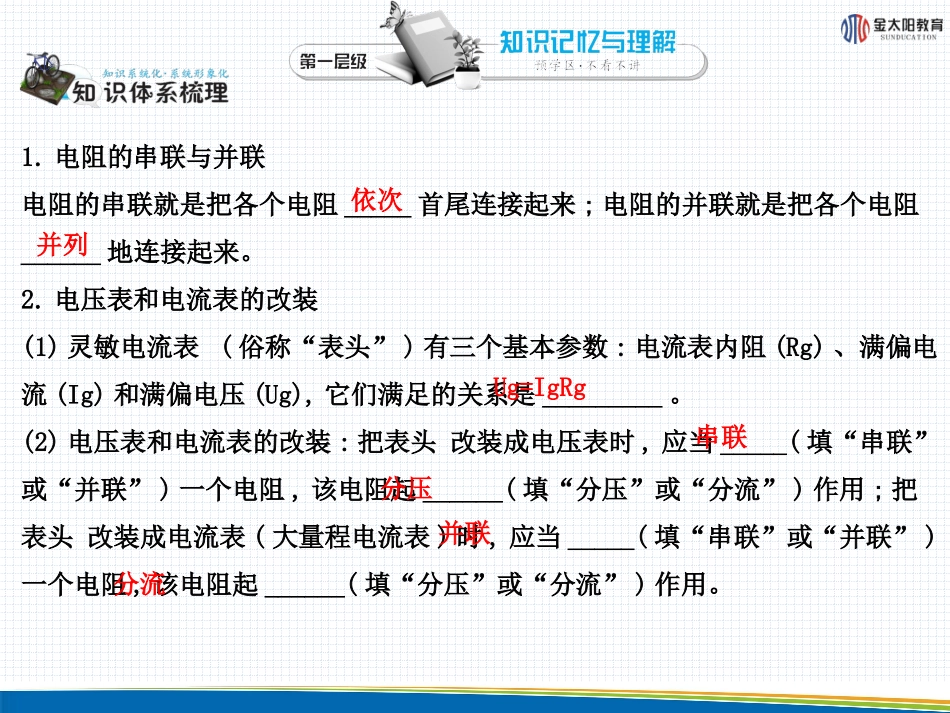

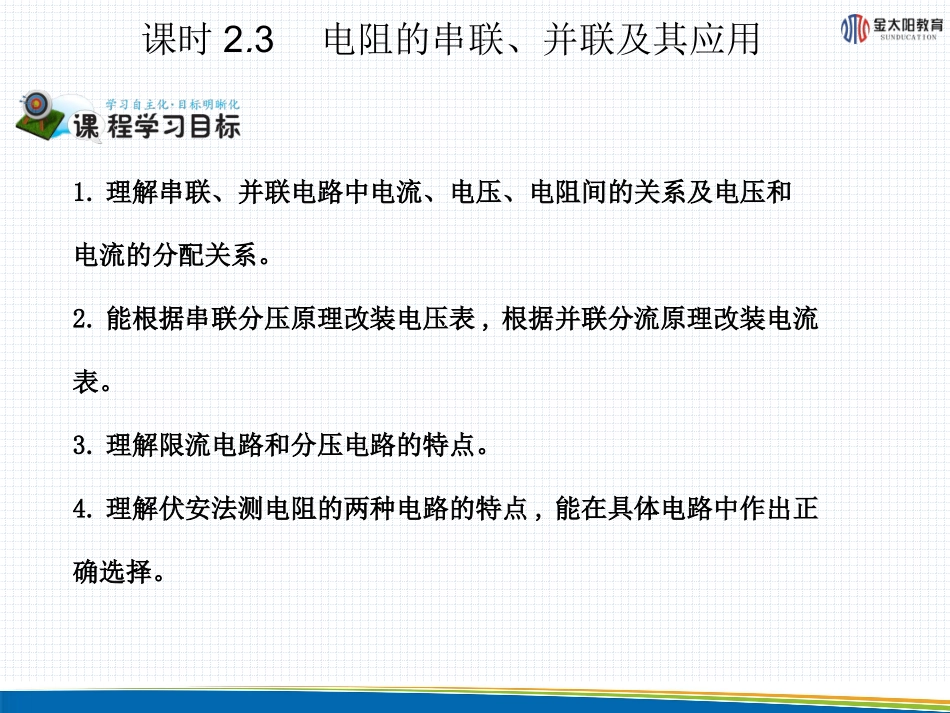

课时2.3电阻的串联、并联及其应用课时2.3电阻的串联、并联及其应用1.理解串联、并联电路中电流、电压、电阻间的关系及电压和电流的分配关系。2.能根据串联分压原理改装电压表,根据并联分流原理改装电流表。3.理解限流电路和分压电路的特点。4.理解伏安法测电阻的两种电路的特点,能在具体电路中作出正确选择。1.电阻的串联与并联电阻的串联就是把各个电阻_____首尾连接起来;电阻的并联就是把各个电阻______地连接起来。2.电压表和电流表的改装(1)灵敏电流表(俗称“表头”)有三个基本参数:电流表内阻(Rg)、满偏电流(Ig)和满偏电压(Ug),它们满足的关系是_________。(2)电压表和电流表的改装:把表头改装成电压表时,应当_____(填“串联”或“并联”)一个电阻,该电阻起______(填“分压”或“分流”)作用;把表头改装成电流表(大量程电流表)时,应当_____(填“串联”或“并联”)一个电阻,该电阻起______(填“分压”或“分流”)作用。依次并列Ug=IgRg串联分压并联分流3.限流电路和分压电路如图所示,滑动变阻器共有四个接线柱(图中的A、B、C、D),不同的连接方式可达到不同的效果。在滑动变阻器处于线圈的中部时:(1)限流电路中电流将通过滑动变阻器的______(填“全部”或“部分”)线圈。(2)分压电路中电流将通过滑动变阻器的______(填“全部”或“部分”)线圈。部分全部4.伏安法测电阻图示是伏安法测电阻的两种电路,图甲是电流表_____(填“内”或“外”)接法;图乙是电流表_____(填“内”或“外”)接法。待测电阻R较小时,通常采用___(填“甲”或“乙”)图中的电路,待测电阻较大时,通常采用_____(填“甲”或“乙”)图中的电路。外内甲乙主题1:串联和并联的特点问题:下表所示的串联电路中各个电阻的电流是相同的,并联电路中各个电阻的电压是相同的,请阅读课本相关内容完成下表。电路特点串联电路并联电路电流关系各处电流相等,即I1=I2=I3=I电流分配规律表达式电压关系各支路两端电压相等,即U1=U2=U3=U电压分配规律表达式等效电阻R与各个电阻的关系式I=I1+I2+I3I1R1=I2R2=I3R3U=U1+U2+U3R=R1+R2+R3主题2:电压表和电流表情景:小量程的电流表(俗称表头,用表示),表头的线圈准许通过的最大电流(即满偏电流Ig)很小,一般为几十微安到几毫安;表头的线圈电阻(即内阻Rg)一般为几欧到几百欧;表头通过满偏电流时,加在它两端的电压就是最大电压(即满偏电压Ug)。常用的电流表和电压表都是由表头改装而成的。问题:(1)电压表的改装可用如图所示的电路图表示,请试着画出电流表的改装电路图。(2)由同一个表头改装的电压表,量程越大,电压表的内阻是越大还是越小?由同一个表头改装的电流表,量程越大,电流表的内阻是越大还是越小?主题2:(1)根据电压表和电流表的改装原理可知,电压表是用表头与大电阻串联而成的,利用了大电阻的分压作用。电流表是用表头与小电阻并联而成的,利用了小电阻的分流作用。所以电流表的改装电路如图所示。(2)量程越大,电压表串联电阻的分压越多,分压电阻应越大,故量程越大,电压表内阻越大;量程越大电流表并联电阻的分流越多,分流电阻应越小,故量程越大,电流表内阻越小。主题3:限流电路与分压电路情景:在如图所示的电路中,滑动变阻器总电阻是R1,负载电阻是R2,S是开关,整个电路两端接在恒定的电压U上。问题:(1)若开关处于断开状态时,该电路是限流电路还是分压电路?若开关处于闭合时,该电路是限流电路还是分压电路?(2)限流电路中,移动滑片,负载电阻得到的电压范围是怎样的?分压电路中,移动滑片,负载电阻得到的电压范围是怎样的?主题4:伏安法测电阻问题:(1)无论是电流表内接法还是外接法(如图所示),电流表和电压表自身内阻在什么情况下才能在理论上做到测量无误差?这样的电流表和电压表被称为理想电流表和理想电压表。(2)考虑到电流表和电压表的实际情况,伏安法测电阻中无论是电流表内接法还是外接法,测量值都有偏差,这种偏差分别是怎样造成的?1.(考查串联电路的总电阻)将一只阻值为几千欧的电阻R1和一只阻值为千分之几欧的电阻R2并联起来,则电路的总电阻()。A.很接近R1但略大于R1B.很接近R1但略小于R1C.很接近R2但略大于R2D.很接近R2但略小于R21.D【解析】根据并联电路总电阻倒数等于各支路电阻的倒...
