三、电磁波的发射和接收VIP免费

三、电磁波的发射和接收_第1页
1/21
三、电磁波的发射和接收_第2页
2/21
三、电磁波的发射和接收_第3页
3/21

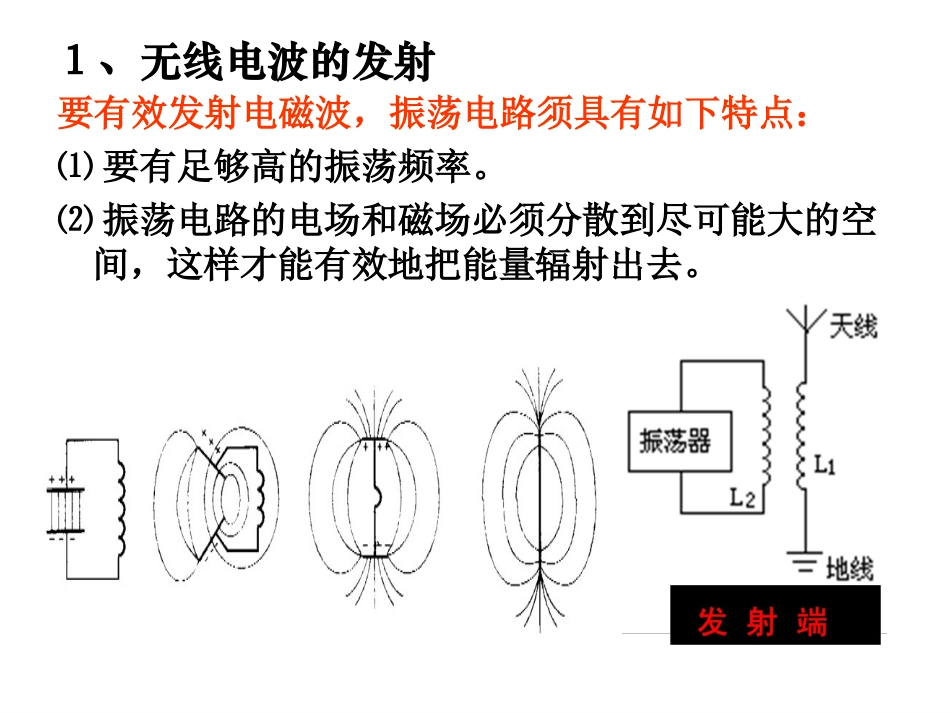

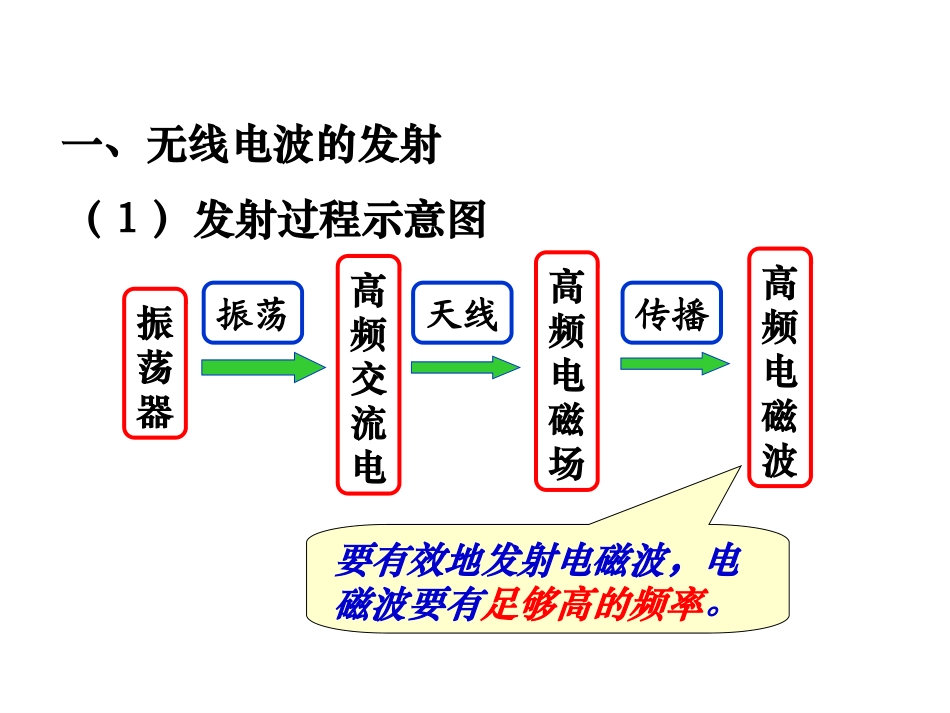

无线电波的发射和接收一、无线电波的发射振荡器高频交流电天线高频电磁场振荡高频电磁波传播要有效地发射电磁波,电磁波要有足够高的频率。(1)发射过程示意图要有效发射电磁波,振荡电路须具有如下特点:⑴要有足够高的振荡频率。⑵振荡电路的电场和磁场必须分散到尽可能大的空间,这样才能有效地把能量辐射出去。1、无线电波的发射为了传送声音、文字、图象等信号,首先要把传递的信号转变成电信号。但这种电信号的频率较低,不能直接发射出去,需要将这种低频电信号加到高频振荡电流上发射出去。这种要把传递的电信号(叫做调制信号)加到高频振荡电路(叫做载波)上的过程叫做调制;进行调制的装置叫做调制器。在电磁波发射技术中,使电磁波随各种信号而改变的技术叫调制。1、无线电波的发射(2)调制调幅一、无线电波的发射(2)调制调频声音信号的调制过程:调幅(AM):中波和短波波段;调频(FM):微波(甚高频和超高频波段)长波:波长较长,容易产生衍射现象。长波在地面传播时能绕过障碍物(大山、高大建筑物……)长波二、无线电波的传播方式:长波容易被电离层吸收;短波容易被电离层反射;微波容易穿过电离层。短波二、无线电波的传播方式:微波:频率很高;直线传播。微波二、无线电波的传播方式:——挑选特定频率的电磁波三、无线电波的接收(1)调谐当接收电路的振荡频率等于某种电磁波的频率时,就将这种电磁波接收下来。三、无线电波的接收——分离高频载波和低频信号(2)解调解调器4.检波:从接收到的高频振荡中“检”出所携带的信号,叫做检波,它是调制的逆过程,因此也叫解调。信号调制振荡电流发射调谐电路解调输出无线电波发射和接受流程图无线电波的发射无线电波的接收例如】电视和广播的发射和接收过程低频图象电信号调制发射低频声音电信号3、电视和广播的发射和接收过程电磁感应调谐解调图象还原声音还原•1、要有效地发送低频电信号,必须把低频电信号附加在高频载波上,这个过程在电磁波的发射过程中叫做()•A、调谐B、解调•C、调制D、检波例与练调制•2、转换电视频道时,选择自己喜欢的电视节目,称为()•A、调制B、调谐•C、解调D、调幅例与练调谐•3、下列关于电磁波的发射和接收的说法中正确的是()•A、图象和声音信号可以直接进行发射•B、载波(高频电磁波)是用来增加图象和声音信号(低频电磁波)的频率的•C、接收电磁波时,是由于电磁感应,电磁波在接收天线中形成振荡电流•D、把高频载波和低频电磁波分离的过程称为“解调”,又叫“检波”例与练载波是用来“搭载”图象和声音信号的“解调”,又叫“检波”•4、一个同学发出声音的频率约为1.0kHz,这样的声音通过中央人民广播电台第二套节目720kHz向外广播时,发出的无线电波的波长是多少?例与练HzKHzf5102.7720mfc7.416102.710358•5、无线广播的中波段波长的范围是187m~560m,为了避免临近电台的干扰,两个电台的频率范围至少相差104Hz,则在此波段中最多容纳的电台数约为多少?例与练Hzcf6111060.1Hzcf5221036.510610412ffn

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

三、电磁波的发射和接收
