第04节认识多用电表VIP免费

第04节认识多用电表_第1页
1/23
第04节认识多用电表_第2页
2/23
第04节认识多用电表_第3页
3/23

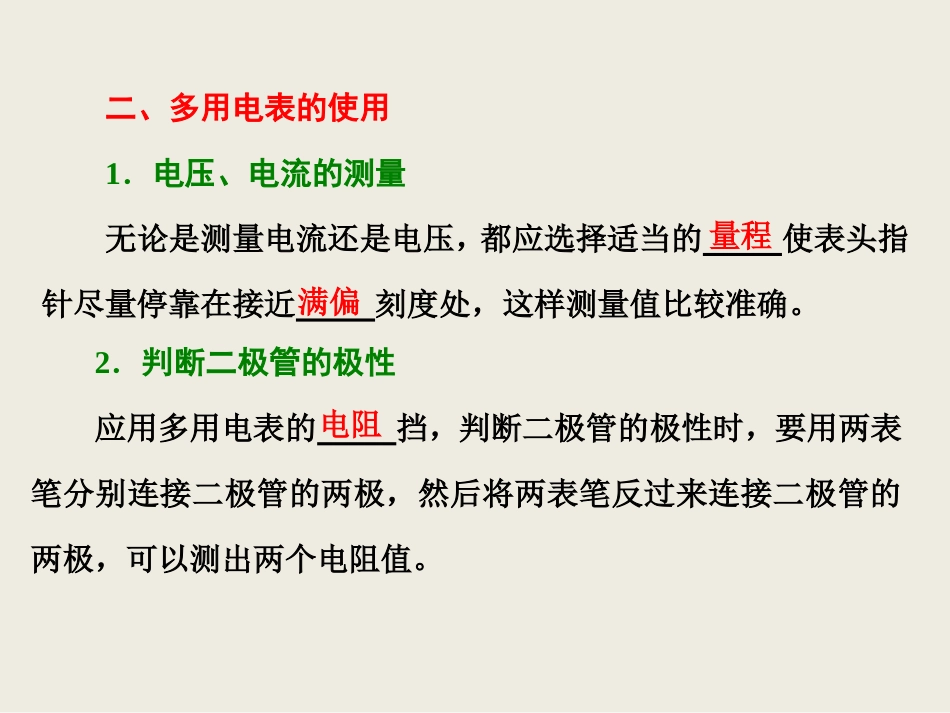

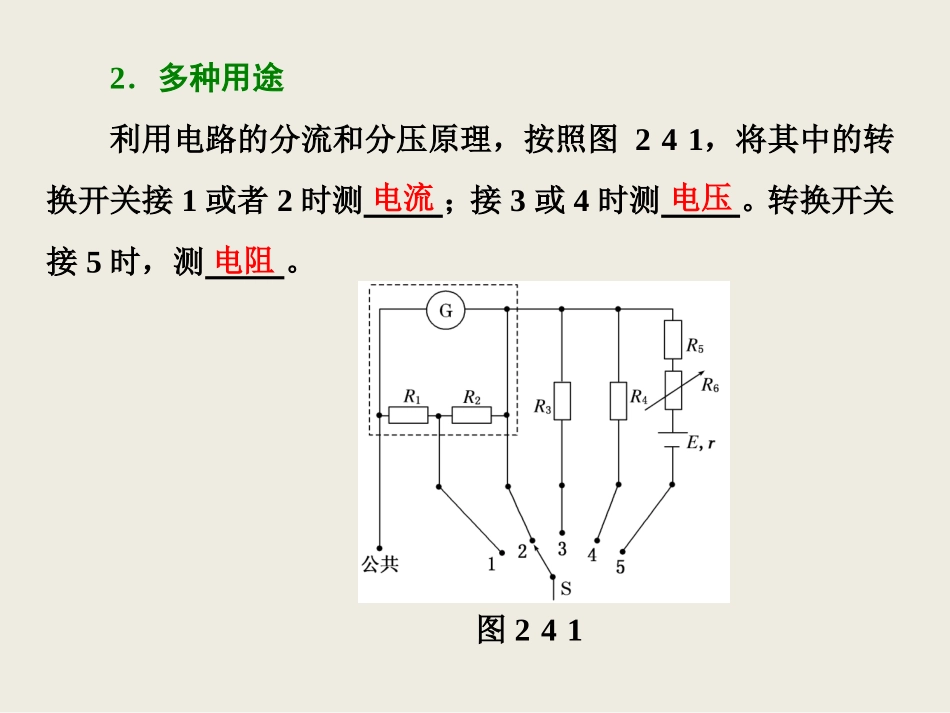

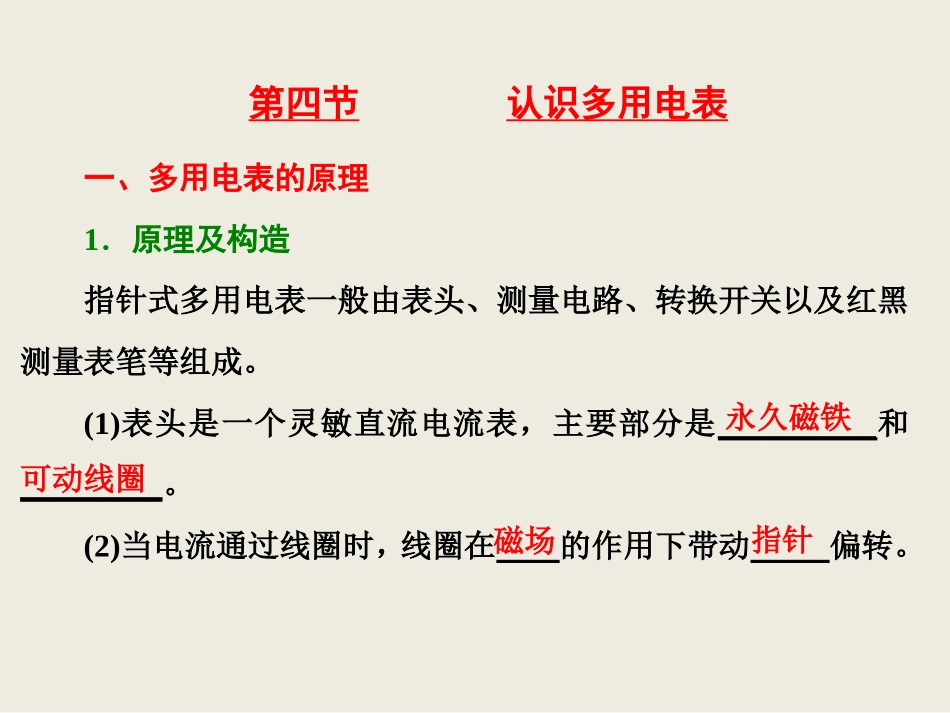

一、多用电表的原理1.原理及构造指针式多用电表一般由表头、测量电路、转换开关以及红黑测量表笔等组成。(1)表头是一个灵敏直流电流表,主要部分是__________和_________。(2)当电流通过线圈时,线圈在的作用下带动偏转。永久磁铁可动线圈磁场指针第四节认识多用电表2.多种用途利用电路的分流和分压原理,按照图241,将其中的转换开关接1或者2时测;接3或4时测。转换开关接5时,测。图241电流电压电阻2.判断二极管的极性应用多用电表的挡,判断二极管的极性时,要用两表笔分别连接二极管的两极,然后将两表笔反过来连接二极管的两极,可以测出两个电阻值。二、多用电表的使用1.电压、电流的测量无论是测量电流还是电压,都应选择适当的使表头指针尽量停靠在接近刻度处,这样测量值比较准确。量程满偏电阻3.利用多用电表查找电路故障电路故障分析来源于生产生活实际,意义重大,故障一般是断路或短路。断路和短路各有特点。(1)电路中发生断路,表现为电源不为零,而为零;断路后,电源电压将全部降落在断路之处,若电路中某两点电压不为零,等于电源电压,则这两点间有断点,而这两点与电源连接部分无断点;若电路中某两点间电压为零,说明这两点间无断点,而这两点与电源连接部分有断点。(2)电路中某一部分发生短路,表现为有通过电路而该电路两端为0。明确电路故障的这些特点是正确分析电路故障问题的基础。电压电流电流电压1.自主思考——判一判(1)欧姆表的内阻是电源内阻、表头内阻和滑动变阻器有效电阻之和。()(2)两表笔短接时,电流表满偏,意味着此时待测电阻为零。()(3)用多用表无论是测电压或是测电流时电流总是从红表笔流入,从黑表笔流出。()(4)使用多用电表欧姆挡测电阻时,指针摆动角度越大,测量越精确。()(5)若将分压电阻串联在电流表上改装成电压表后,增大了原电流表的满偏电压。()√√√××2.合作探究——议一议(1)在学习多用电表这节课之前,老师给每一个学习小组一个多用电表,观察表盘后,一个同学产生了疑问,为什么欧姆表的刻度线的零点在右边?又为什么是不均匀的?图242提示:欧姆表的改装是根据闭合电路欧姆定律,用表头中的电流替代待测电阻,由电流为I=ERx+R+Rg+r可以知道,电流I与待测电阻Rx有一一对应关系,但不是正比关系,所以刻度是不均匀的,且Rx越小电流越大,指针的偏角越大,当Rx=0(即两表笔短接)时电流最大,在刻度的最右端应该标0,故欧姆表的零刻度在右端。(2)用多用电表的欧姆挡测甲元件的电阻时发现偏转角较大,接着去测乙元件的电阻时,发现偏转角很小,两个元件的电阻大小关系怎样?提示:据多用电表的表盘可知,测甲元件偏转角大,说明电阻小,测乙元件偏转角小,说明电阻大,所以R乙>R甲。(3)把一个小量程的电流表改装成一个大量程电压表后,通过校对发现电压表量程偏大,若要符合改装要求,怎么办?提示:电压表改装利用的是串联电路正比分压的特点,改装后的电压表量程偏大,说明串联电阻偏大,应该换用阻值小的符合改装要求的电阻。欧姆表原理的理解1.原理如图246所示图2462.刻度标注(1)“0Ω”标注:当红、黑表笔相接时(图甲),相当于被测电阻Rx=0,调节R的阻值,使Er+Rg+R=Ig,则表头的指针指到满刻度,所以刻度盘上指针指在满偏处定为欧姆表刻度的零点。注意此时欧姆表的内阻是r+Rg+R。(2)“中值”标注:保持R不变,在两表笔间接一电阻Rx时,如图丙所示,使电流表指针恰指到满刻度的一半,即Ig2处,则此时Rx=Rg+R+r,称为中值电阻,等于欧姆表内电阻值。图246(3)“∞Ω”标注:当红、黑表笔不接触时(图乙)相当于被测电阻Rx=∞,电流表中没有电流,表头的指针不偏转,此时指针所指的位置是欧姆表刻度的“∞”点。(4)一般位置标注:由闭合电路的欧姆定律I=ERg+r+R+Rx知,每一电流值都对应一电阻值Rx,将电流刻度换成对应的电阻刻度,就可直接读电阻了。图2461.(多选)关于多用电表上的欧姆刻度线,下列说法中正确的是()A.零欧姆刻度线与零电流刻度线重合B.零欧姆刻度线与电流表满偏刻度线重合C.欧姆刻度线是不均匀的,欧姆值越大,刻度线越密D.欧姆刻度线是不均匀的,欧姆值越小,刻度线越密...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

第04节认识多用电表
