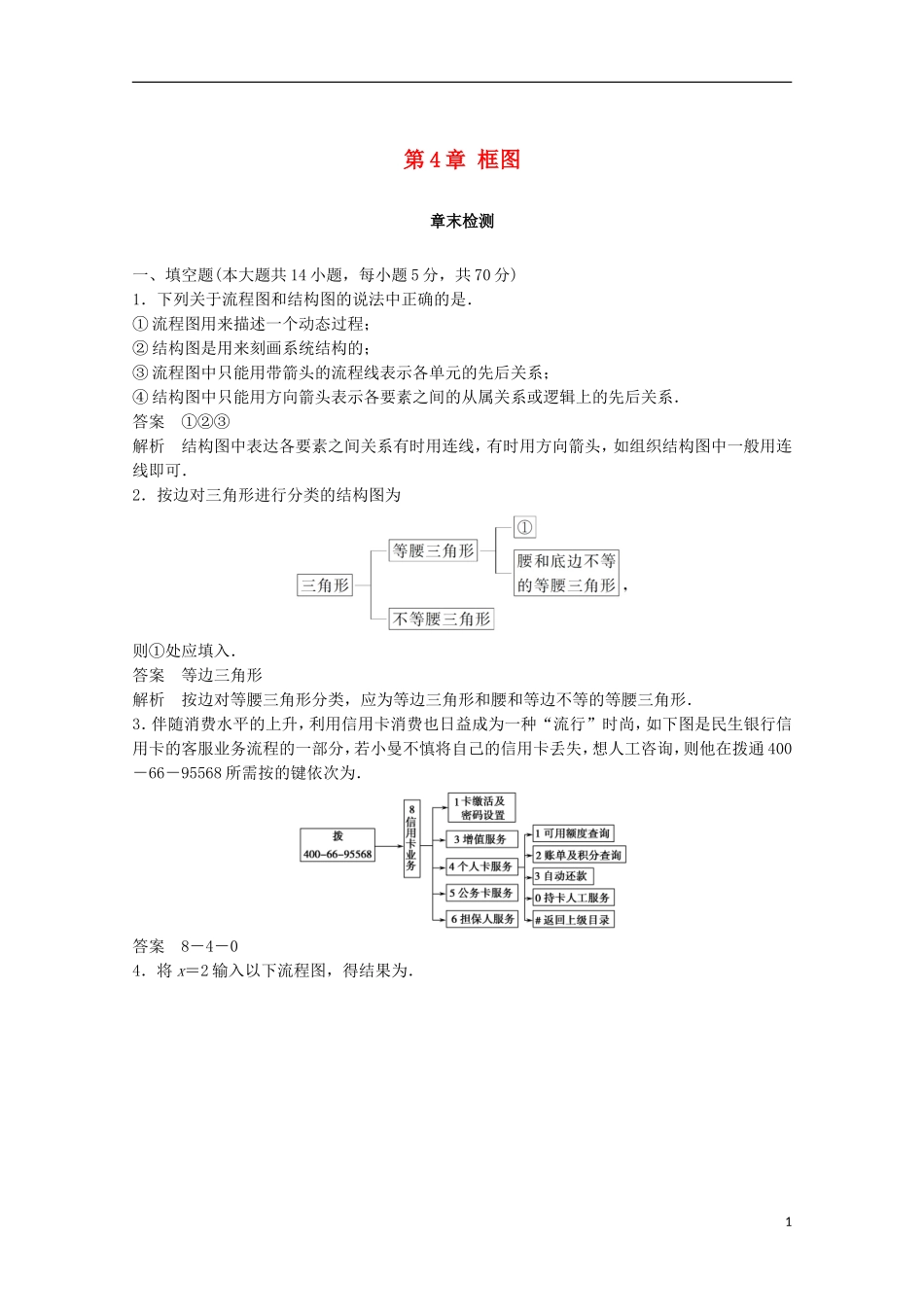

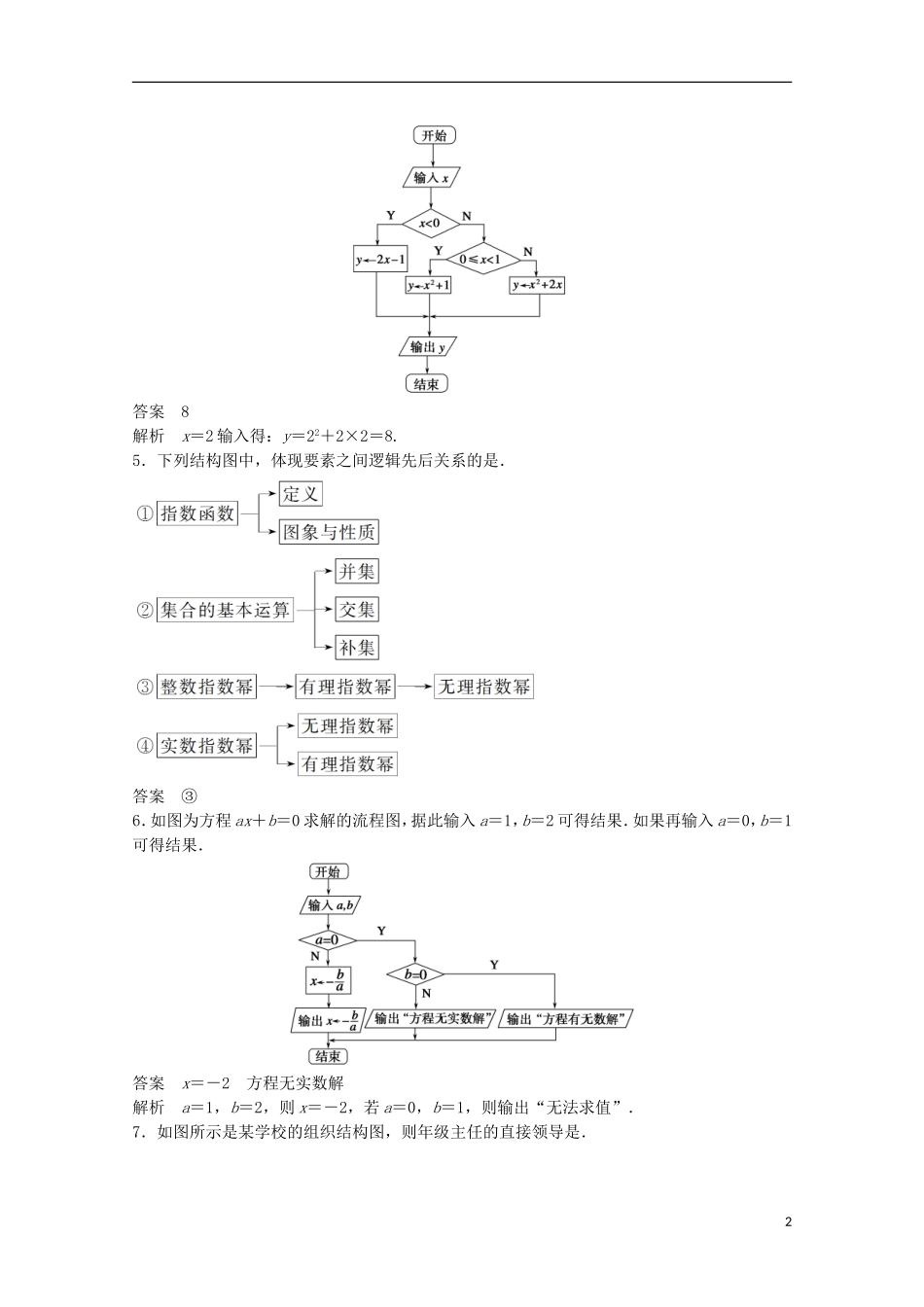

第4章框图章末检测一、填空题(本大题共14小题，每小题5分，共70分)1．下列关于流程图和结构图的说法中正确的是．①流程图用来描述一个动态过程；②结构图是用来刻画系统结构的；③流程图中只能用带箭头的流程线表示各单元的先后关系；④结构图中只能用方向箭头表示各要素之间的从属关系或逻辑上的先后关系．答案①②③解析结构图中表达各要素之间关系有时用连线，有时用方向箭头，如组织结构图中一般用连线即可．2．按边对三角形进行分类的结构图为则①处应填入．答案等边三角形解析按边对等腰三角形分类，应为等边三角形和腰和等边不等的等腰三角形．3．伴随消费水平的上升，利用信用卡消费也日益成为一种“流行”时尚，如下图是民生银行信用卡的客服业务流程的一部分，若小曼不慎将自己的信用卡丢失，想人工咨询，则他在拨通400－66－95568所需按的键依次为．答案8－4－04．将x＝2输入以下流程图，得结果为．1答案8解析x＝2输入得：y＝22＋2×2＝8

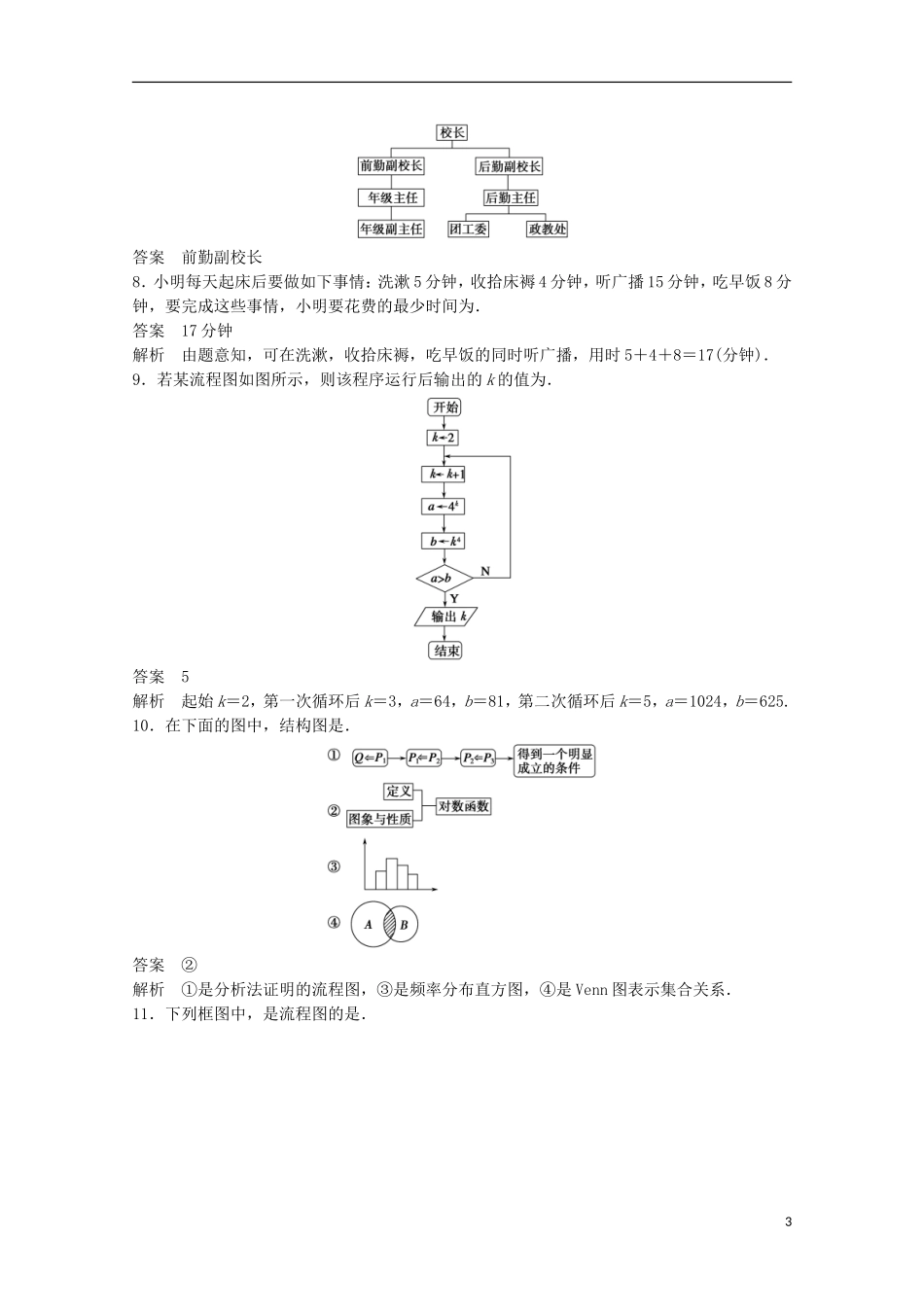

5．下列结构图中，体现要素之间逻辑先后关系的是．答案③6．如图为方程ax＋b＝0求解的流程图，据此输入a＝1，b＝2可得结果．如果再输入a＝0，b＝1可得结果．答案x＝－2方程无实数解解析a＝1，b＝2，则x＝－2，若a＝0，b＝1，则输出“无法求值”．7．如图所示是某学校的组织结构图，则年级主任的直接领导是．2答案前勤副校长8．小明每天起床后要做如下事情：洗漱5分钟，收拾床褥4分钟，听广播15分钟，吃早饭8分钟，要完成这些事情，小明要花费的最少时间为．答案17分钟解析由题意知，可在洗漱，收拾床褥，吃早饭的同时听广播，用时5＋4＋8＝17(分钟)．9．若某流程图如图所示，则该程序运行后输出的k的值为．答案5解析起始k＝2，第一次循环后k＝3，a＝64，b＝81，第二次循环后k＝5，a＝1024，b＝625
10．在下面的图中，结构图是．答案②解析①是分析法证明的
