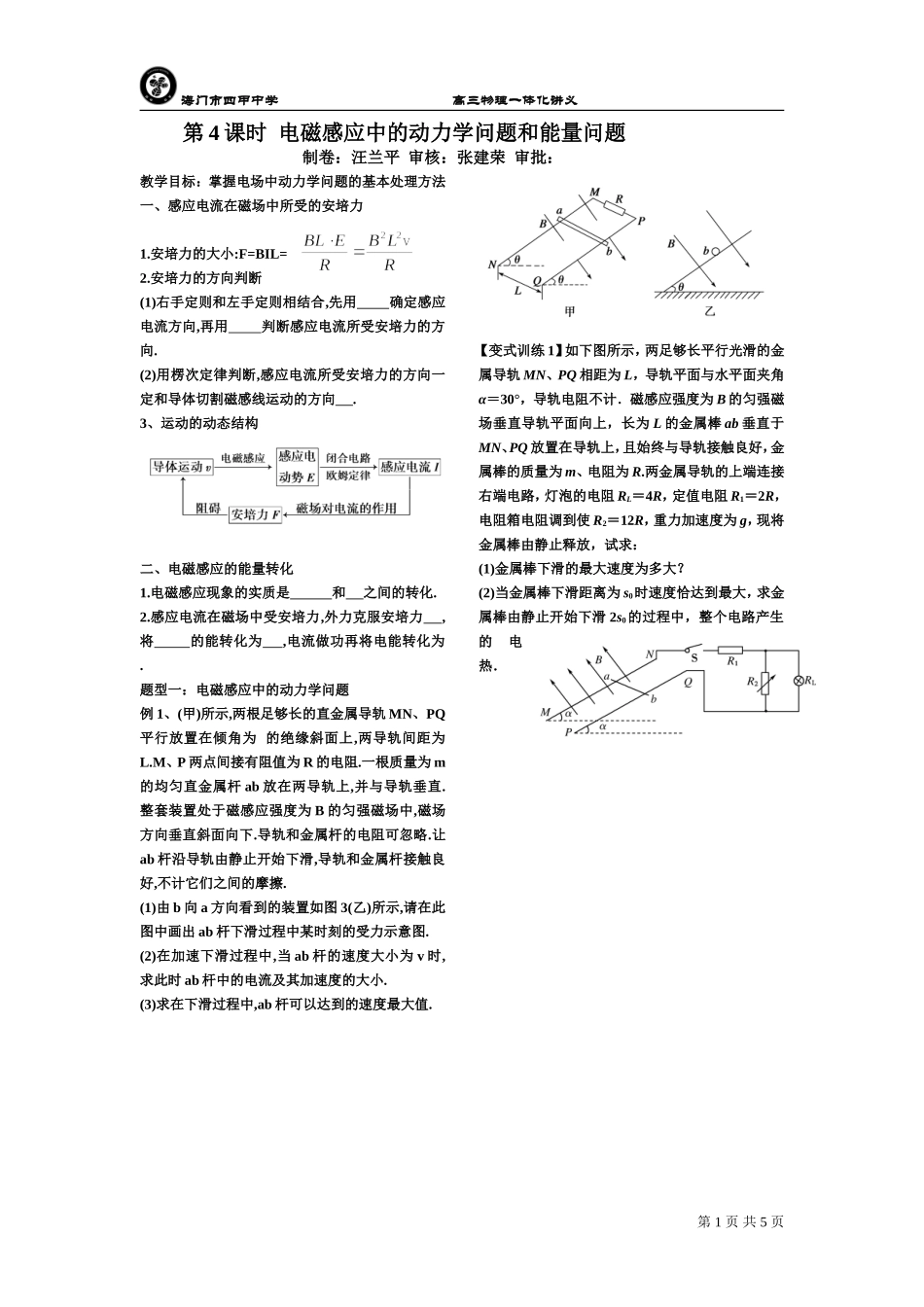

海门市四甲中学高三物理一体化讲义第4课时电磁感应中的动力学问题和能量问题制卷：汪兰平审核：张建荣审批：教学目标：掌握电场中动力学问题的基本处理方法一、感应电流在磁场中所受的安培力1.安培力的大小:F=BIL=2.安培力的方向判断(1)右手定则和左手定则相结合,先用确定感应电流方向,再用判断感应电流所受安培力的方向.(2)用楞次定律判断,感应电流所受安培力的方向一定和导体切割磁感线运动的方向.3、运动的动态结构二、电磁感应的能量转化1.电磁感应现象的实质是和之间的转化.2.感应电流在磁场中受安培力,外力克服安培力,将的能转化为,电流做功再将电能转化为.题型一：电磁感应中的动力学问题例1、(甲)所示,两根足够长的直金属导轨MN、PQ平行放置在倾角为的绝缘斜面上,两导轨间距为L.M、P两点间接有阻值为R的电阻.一根质量为m的均匀直金属杆ab放在两导轨上,并与导轨垂直.整套装置处于磁感应强度为B的匀强磁场中,磁场方向垂直斜面向下.导轨和金属杆的电阻可忽略.让ab杆沿导轨由静止开始下滑,导轨和金属杆接触良好,不计它们之间的摩擦.(1)由b向a方向看到的装置如图3(乙)所示,请在此图中画出ab杆下滑过程中某时刻的受力示意图.(2)在加速下滑过程中,当ab杆的速度大小为v时,求此时ab杆中的电流及其加速度的大小.(3)求在下滑过程中,ab杆可以达到的速度最大值.【变式训练1】如下图所示，两足够长平行光滑的金属导轨MN、PQ相距为L，导轨平面与水平面夹角α＝30°，导轨电阻不计．磁感应强度为B的匀强磁场垂直导轨平面向上，长为L的金属棒ab垂直于MN、PQ放置在导轨上，且始终与导轨接触良好，金属棒的质量为m、电阻为R.两金属导轨的上端连接右端电路，灯泡的电阻RL＝4R，定值电阻R1＝2R，电阻箱电阻调到使R2＝12R，重力加速度为g，现将金属棒由静止释放，试求：(1)金属棒下滑的最大速度为多大？(2)当金属棒下滑距离为s0时速度恰达到最大，求金属棒由静止开始下滑2s0的过程中，整个电路产生的电热．第1页共5页海门市四甲中学高三物理一体化讲义【变式训练2】如图2所示,光滑斜面的倾角=30°,在斜面上放置一矩形线框abcd,ab边的边长l1=1m,bc边的边长l2=0.6m,线框的质量m=1kg,电阻R=0.1Ω,线框通过细线与重物相连,重物质量M=2kg,斜面上ef线(ef∥gh∥ab)的右方有垂直斜面向上的匀强磁场,磁感应强度B=0.5T.如果线框从静止开始运动,进入磁场最初一段时间是匀速的,ef线和gh线的距离s=11.4m(取g=10m/s2).求:(1)线框进入磁场时匀速运动的速度v.(2)ab边由静止开始运动到gh线所用的时间t.题型二：电磁感应中的能量问题【例1】如图4所示,两条足够长的平行光滑金属导轨,与水平面的夹角均为,该空间存在着两个磁感应强度大小均为B的匀强磁场区域Ⅰ和Ⅱ,区域Ⅰ的磁场方向垂直导轨平面向下,区域Ⅱ的磁场方向垂直导轨平面向上,两匀强磁场在斜面上的宽度均为L,一个质量为m、电阻为R、边长为L的正方形金属线框,由静止开始沿导轨下滑,当线圈运动到ab边刚越过ee′即做匀速直线运动;当线框刚好有一半进入磁场区域Ⅱ时,线框又恰好做匀速直线运动.求:(1)当线框刚进入磁场区域Ⅰ时的速度v.(2)当线框刚进入磁场区域Ⅱ时的加速度.(3)当线框刚进入磁场区域Ⅰ到刚好有一半进入磁场区域Ⅱ的过程中产生的热量Q.【变式训练】如图所示,将边长为a、质量为m、电阻为R的正方形导线框竖直向上抛出,穿过宽度为b、磁感应强度为B的匀强磁场,磁场的方向垂直纸面向里.线框向上离开磁场时的速度刚好是进入磁场时速度的一半,线框离开磁场后继续上升一段高度,然后落下并匀速进入磁场.整个运动过程中始终存在着大小恒定的空气阻力Ff,且线框不发生转动.求:(1)线框在下落阶段匀速进入磁场时的速度v2.(2)线框在上升阶段刚离开磁场时的速度v1.(3)线框在上升阶段通过磁场过程中产生的焦耳热Q.第2页共5页海门市四甲中学高三物理一体化讲义题型三、电磁感应的综合应用【例1】光滑的平行金属导轨长L=2m,两导轨间距d=0.5m,轨道平面与水平面的夹角=30°,导轨上端接一阻值为R=0.6Ω的电阻,轨道所在空间有垂直轨道平面向上的匀强磁场,磁场的磁感应强度B=1T,如图6所示.有一质量m=0.5kg、电阻r=0.4Ω的金属棒ab,放在导轨最上端,其余部分电阻不计.当棒ab从...
