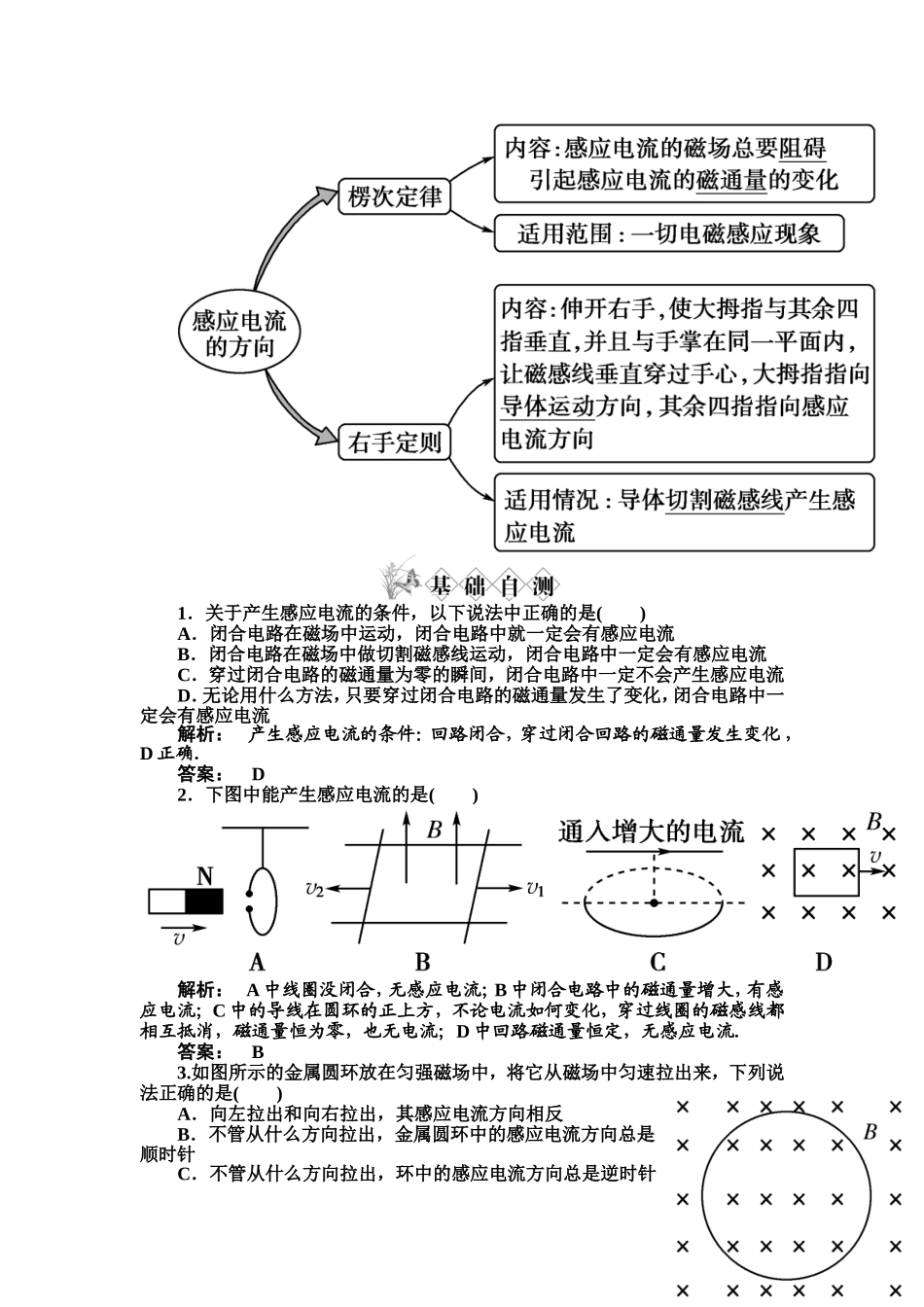

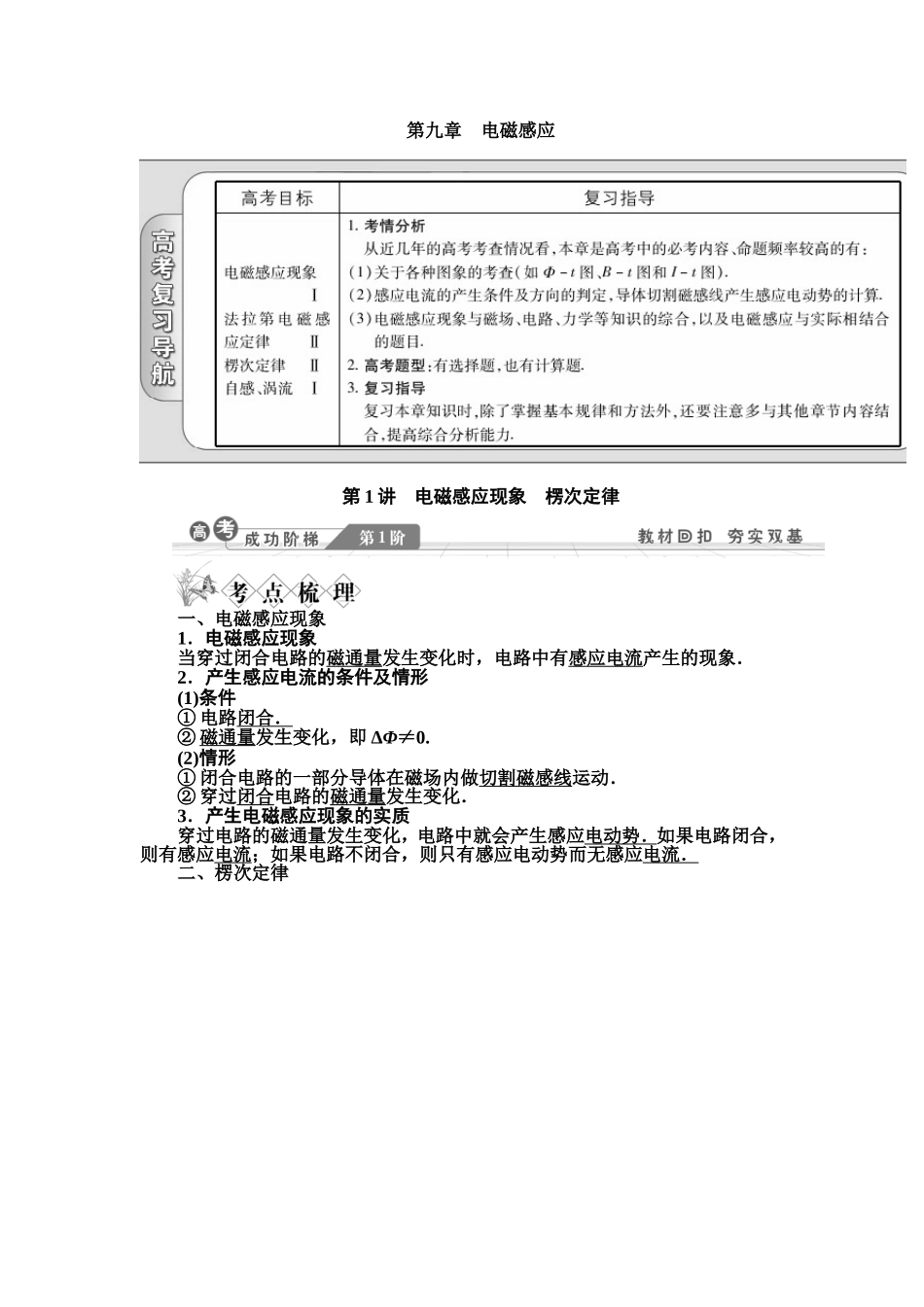

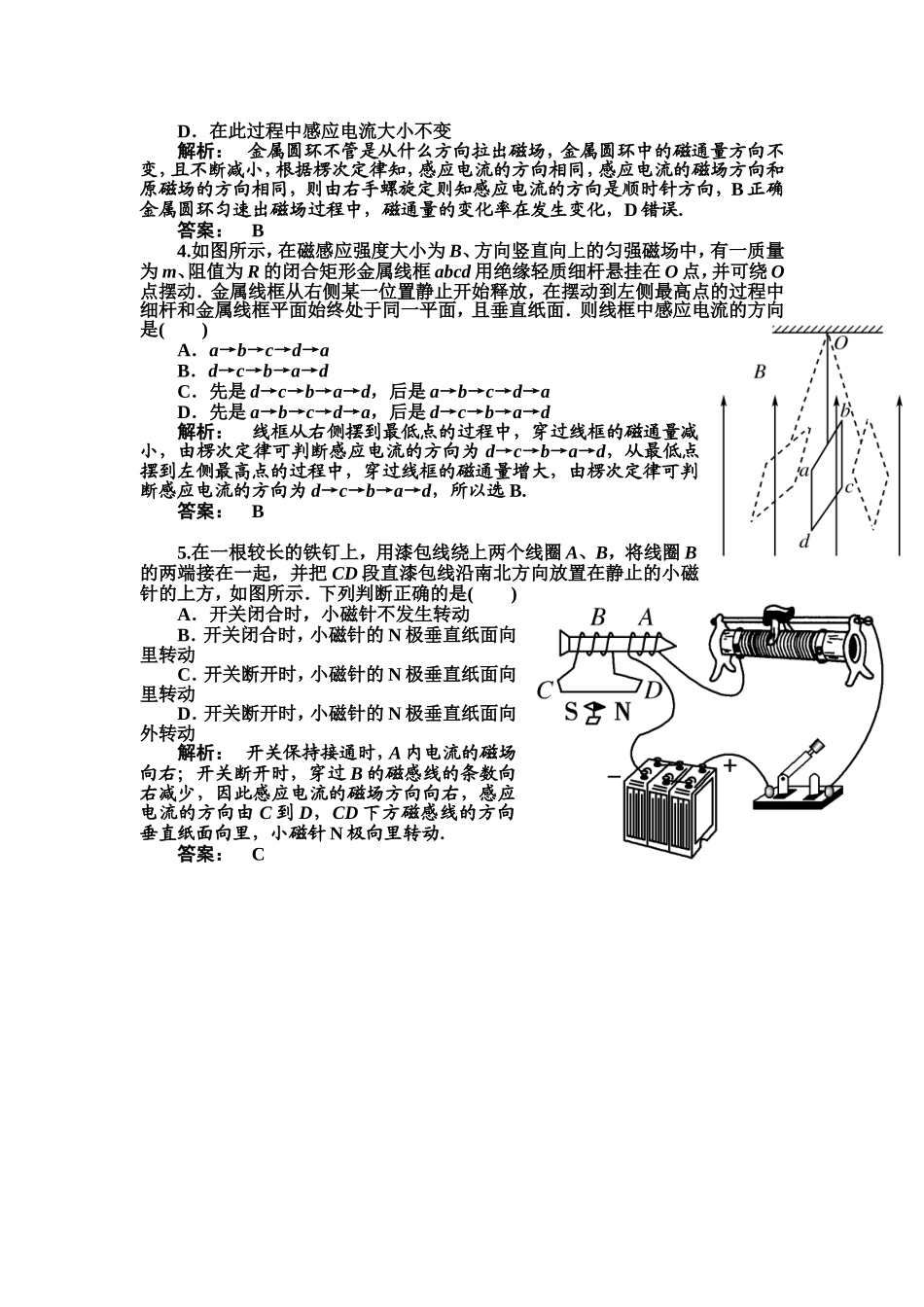

第九章电磁感应第1讲电磁感应现象楞次定律一、电磁感应现象1．电磁感应现象当穿过闭合电路的磁通量发生变化时，电路中有感应电流产生的现象．2．产生感应电流的条件及情形(1)条件①电路闭合．②磁通量发生变化，即ΔΦ≠0.(2)情形①闭合电路的一部分导体在磁场内做切割磁感线运动．②穿过闭合电路的磁通量发生变化．3．产生电磁感应现象的实质穿过电路的磁通量发生变化，电路中就会产生感应电动势．如果电路闭合，则有感应电流；如果电路不闭合，则只有感应电动势而无感应电流．二、楞次定律1．关于产生感应电流的条件，以下说法中正确的是()A．闭合电路在磁场中运动，闭合电路中就一定会有感应电流B．闭合电路在磁场中做切割磁感线运动，闭合电路中一定会有感应电流C．穿过闭合电路的磁通量为零的瞬间，闭合电路中一定不会产生感应电流D．无论用什么方法，只要穿过闭合电路的磁通量发生了变化，闭合电路中一定会有感应电流解析：产生感应电流的条件：回路闭合，穿过闭合回路的磁通量发生变化，D正确．答案：D2．下图中能产生感应电流的是()解析：A中线圈没闭合，无感应电流；B中闭合电路中的磁通量增大，有感应电流；C中的导线在圆环的正上方，不论电流如何变化，穿过线圈的磁感线都相互抵消，磁通量恒为零，也无电流；D中回路磁通量恒定，无感应电流．答案：B3.如图所示的金属圆环放在匀强磁场中，将它从磁场中匀速拉出来，下列说法正确的是()A．向左拉出和向右拉出，其感应电流方向相反B．不管从什么方向拉出，金属圆环中的感应电流方向总是顺时针C．不管从什么方向拉出，环中的感应电流方向总是逆时针D．在此过程中感应电流大小不变解析：金属圆环不管是从什么方向拉出磁场，金属圆环中的磁通量方向不变，且不断减小，根据楞次定律知，感应电流的方向相同，感应电流的磁场方向和原磁场的方向相同，则由右手螺旋定则知感应电流的方向是顺时针方向，B正确金属圆环匀速出磁场过程中，磁通量的变化率在发生变化，D错误．答案：B4.如图所示，在磁感应强度大小为B、方向竖直向上的匀强磁场中，有一质量为m、阻值为R的闭合矩形金属线框abcd用绝缘轻质细杆悬挂在O点，并可绕O点摆动．金属线框从右侧某一位置静止开始释放，在摆动到左侧最高点的过程中细杆和金属线框平面始终处于同一平面，且垂直纸面．则线框中感应电流的方向是()A．a→b→c→d→aB．d→c→b→a→dC．先是d→c→b→a→d，后是a→b→c→d→aD．先是a→b→c→d→a，后是d→c→b→a→d解析：线框从右侧摆到最低点的过程中，穿过线框的磁通量减小，由楞次定律可判断感应电流的方向为d→c→b→a→d，从最低点摆到左侧最高点的过程中，穿过线框的磁通量增大，由楞次定律可判断感应电流的方向为d→c→b→a→d，所以选B.答案：B5.在一根较长的铁钉上，用漆包线绕上两个线圈A、B，将线圈B的两端接在一起，并把CD段直漆包线沿南北方向放置在静止的小磁针的上方，如图所示．下列判断正确的是()A．开关闭合时，小磁针不发生转动B．开关闭合时，小磁针的N极垂直纸面向里转动C．开关断开时，小磁针的N极垂直纸面向里转动D．开关断开时，小磁针的N极垂直纸面向外转动解析：开关保持接通时，A内电流的磁场向右；开关断开时，穿过B的磁感线的条数向右减少，因此感应电流的磁场方向向右，感应电流的方向由C到D，CD下方磁感线的方向垂直纸面向里，小磁针N极向里转动．答案：C1．发生电磁感应现象的条件穿过电路的磁通量发生变化．2．磁通量变化的常见情况变化情形举例磁通量变化量磁场变化永磁铁靠近或远离线圈、电磁铁(螺线管)内电流发生变化ΔΦ＝ΔB·S有效面积变化回路面积变化闭合线圈的部分导线做切割磁感线运动，如图ΔΦ＝B·ΔS回路平面与磁场夹角变化线圈在磁场中转动，如图如图所示，一个U形金属导轨水平放置，其上放有一个金属导体棒ab，有一个磁感应强度为B的匀强磁场斜向上穿过轨道平面，且与竖直方向的夹角为θ.在下列各过程中，一定能在轨道回路中产生感应电流的是()A．ab向右运动，同时使θ减小B．磁感应强度B减小，θ角同时也减小C．ab向左运动，同时增大磁感应强度BD．ab向右运动，同时增大磁感应强度B和θ角(0°＜0＜9...
