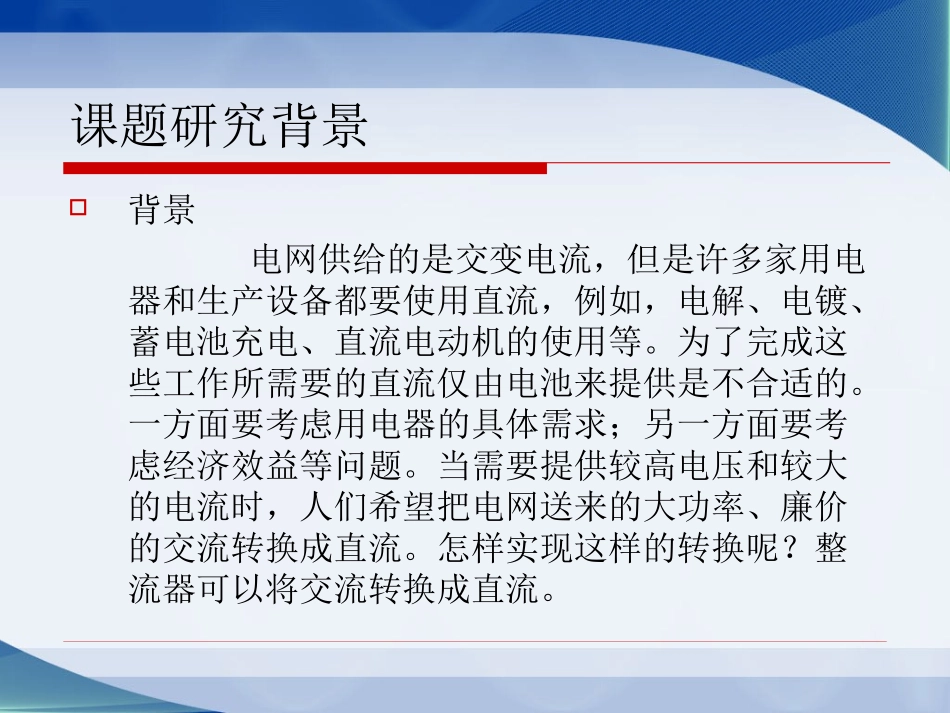

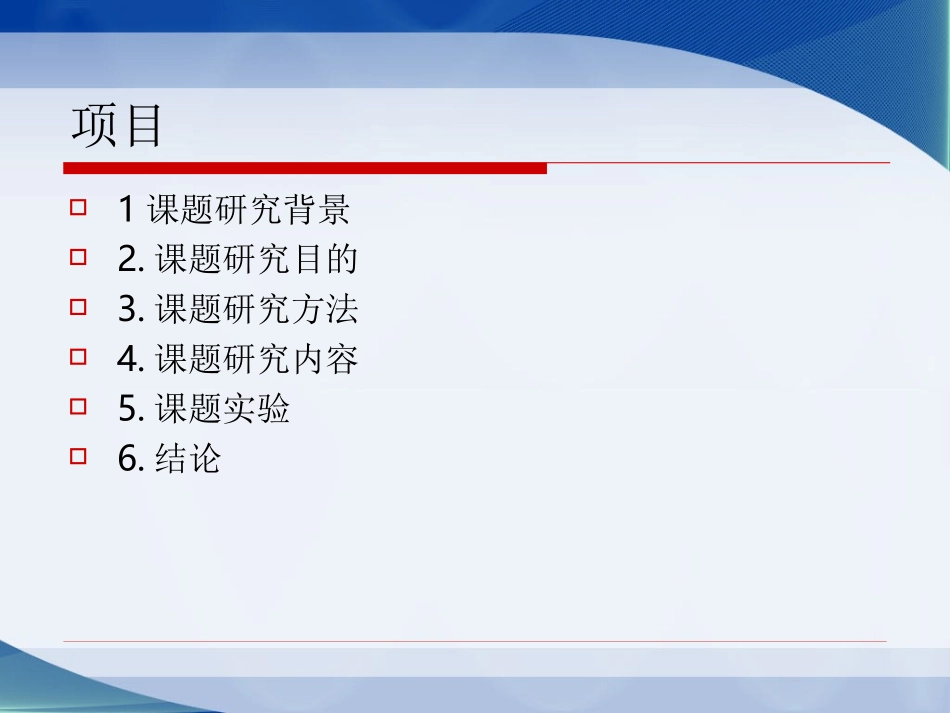

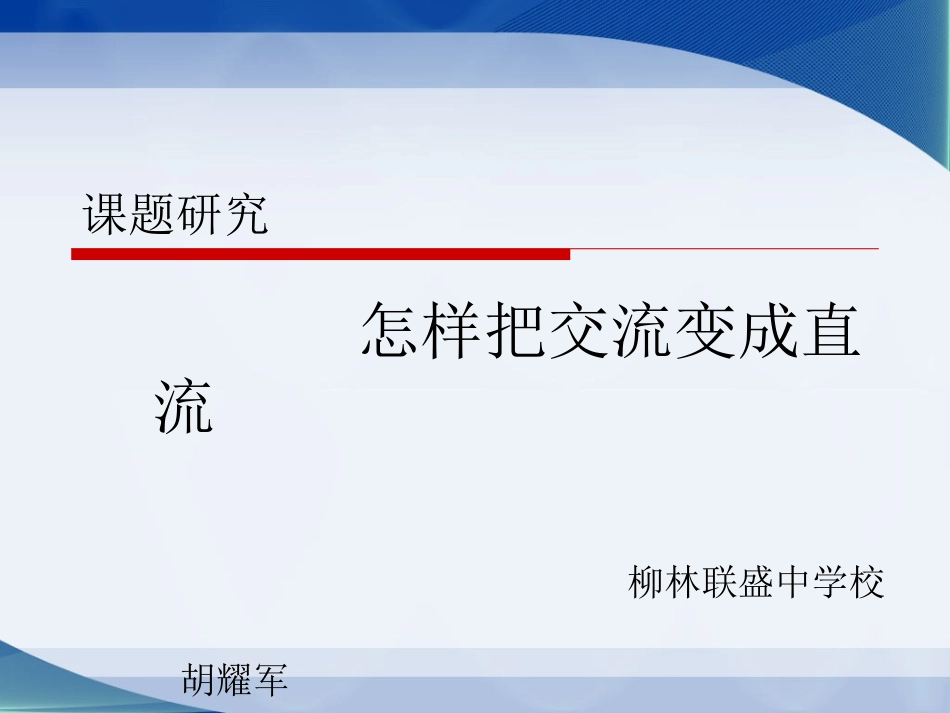

课题研究怎样把交流变成直流柳林联盛中学校胡耀军项目1课题研究背景2.课题研究目的3.课题研究方法4.课题研究内容5.课题实验6.结论课题研究背景背景电网供给的是交变电流，但是许多家用电器和生产设备都要使用直流，例如，电解、电镀、蓄电池充电、直流电动机的使用等。为了完成这些工作所需要的直流仅由电池来提供是不合适的。一方面要考虑用电器的具体需求；另一方面要考虑经济效益等问题。当需要提供较高电压和较大的电流时，人们希望把电网送来的大功率、廉价的交流转换成直流。怎样实现这样的转换呢？整流器可以将交流转换成直流。课题研究目的实现220v交流变直流培养学生实验动手能力和创新能力激发学生学习兴趣，提高科学素养课题研究方法实验板进行电路设计采用导线直接插入实验板，快速的连接电路，简洁明了。示波器观测电压波形利用的示波器能够实时捕获到电路获得电压波形，读出电压有效值，便于观测对比。课题研究内容1.利用一个小变压器（220v—6v的变压器）和一只二极管(IN4007)实现最简单的半波整流电路，用1kΩ的电阻器做负载，用示波器观测电压波形。2.改用四只二极管(IN4007)接成桥式整流电路观测输出电压波形3.接入大容量电容（470µF）进行滤波，看1和2输出波形有什么变化4.改变输出电流大小，看输出波形有什么变化。5.接入三端稳压电路块（7806），装成直流稳压电源。课题实验实验器材：220v交流电源、220v-6v变压器、实验电路板、导线、In4007二极管、470µF电容、7805三端稳压管、示波器、万用表等实验电路1半波整流电路和桥式整流电路实验电路设计Ｔ＋R1－DｕRｕｕDDDDＴ＋R1－ｕRＴ＋R1－DｕRｕｕDDDDＴ＋R1－ｕR加大电容滤波电路对比半波整流电路（含电容）桥式整流电路（含电容）Ｔ＋R1－DｕRｕ＋R1－ｕRｕＴDDDD直流电源桥式整流电路（含三端稳压管）ｕR＋R1－7805ｕＴDDDD半波整流电路和桥式整流电路半波整流波形桥式整流波形XYOXYXYXY半波整流电路和桥式整流电路直流电源波形XY实验结论实验数据半波整流电路结构简单，使用元件少。但是也有明显缺点，就是只利用电源的半个周期，电源利用率低，输出波形脉动大，直流成分比较低桥式整流电路可以达到全波整流的目的输出电压提高一倍，能获得较大的输出电压，转换效率提高。但需要四个二极管。加滤波电容，整流电路的脉动成分大大降低，使输出电压平滑，接近直流电压（主要利用电容器两端电压不能突变，将电容和负载电阻并联，达到目的）整流电路半波桥式半波（含电容）桥式（含电容）直流电源电压有效值（V）4.25.287.46谢谢！
