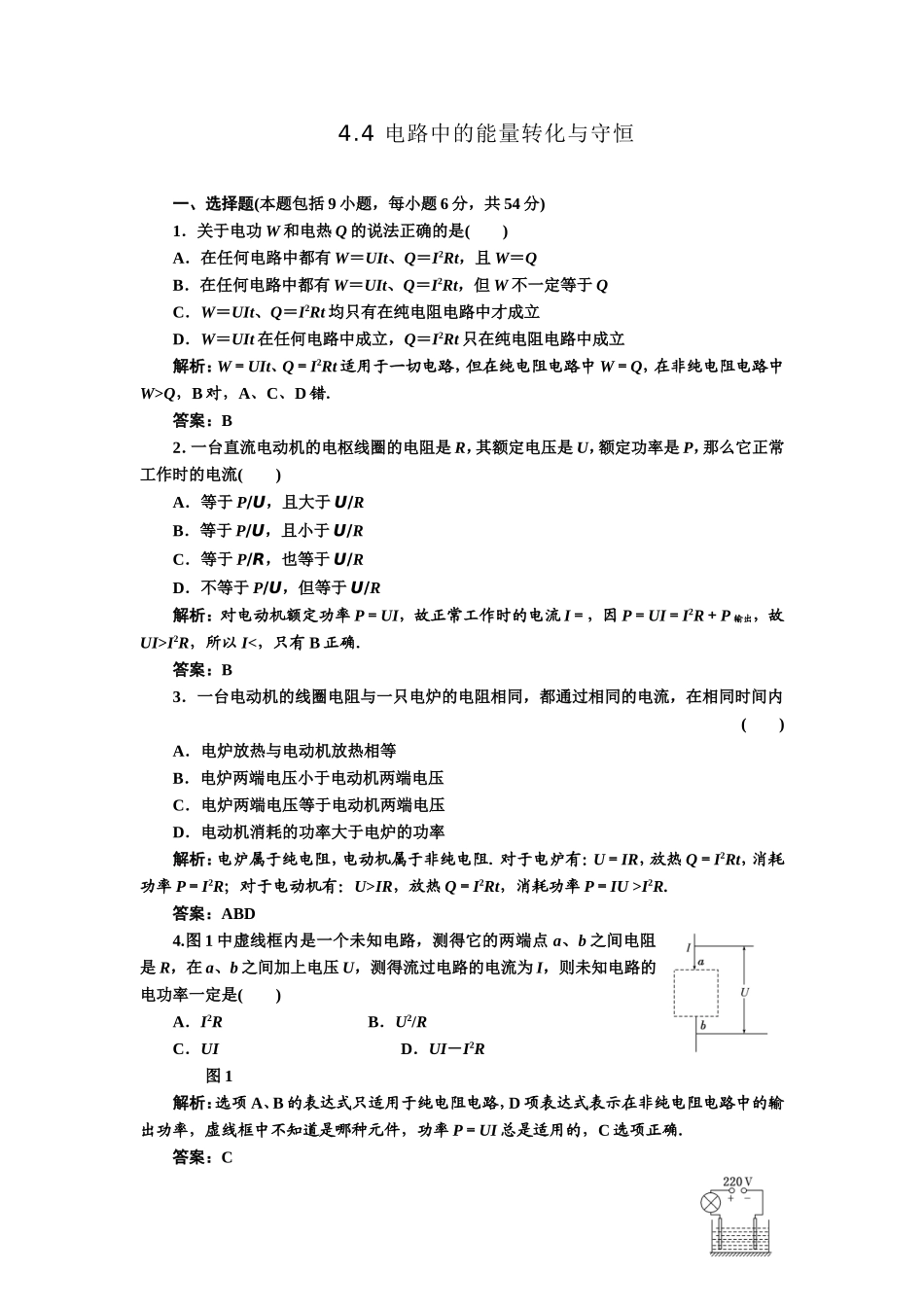

4.4电路中的能量转化与守恒一、选择题(本题包括9小题，每小题6分，共54分)1．关于电功W和电热Q的说法正确的是()A．在任何电路中都有W＝UIt、Q＝I2Rt，且W＝QB．在任何电路中都有W＝UIt、Q＝I2Rt，但W不一定等于QC．W＝UIt、Q＝I2Rt均只有在纯电阻电路中才成立D．W＝UIt在任何电路中成立，Q＝I2Rt只在纯电阻电路中成立解析：W＝UIt、Q＝I2Rt适用于一切电路，但在纯电阻电路中W＝Q，在非纯电阻电路中W>Q，B对，A、C、D错．答案：B2．一台直流电动机的电枢线圈的电阻是R，其额定电压是U，额定功率是P，那么它正常工作时的电流()A．等于P/U，且大于U/RB．等于P/U，且小于U/RC．等于P/R，也等于U/RD．不等于P/U，但等于U/R解析：对电动机额定功率P＝UI，故正常工作时的电流I＝，因P＝UI＝I2R＋P输出，故UI>I2R，所以I<，只有B正确．答案：B3．一台电动机的线圈电阻与一只电炉的电阻相同，都通过相同的电流，在相同时间内()A．电炉放热与电动机放热相等B．电炉两端电压小于电动机两端电压C．电炉两端电压等于电动机两端电压D．电动机消耗的功率大于电炉的功率解析：电炉属于纯电阻，电动机属于非纯电阻．对于电炉有：U＝IR，放热Q＝I2Rt，消耗功率P＝I2R；对于电动机有：U>IR，放热Q＝I2Rt，消耗功率P＝IU>I2R.答案：ABD4.图1中虚线框内是一个未知电路，测得它的两端点a、b之间电阻是R，在a、b之间加上电压U，测得流过电路的电流为I，则未知电路的电功率一定是()A．I2RB．U2/RC．UID．UI－I2R图1解析：选项A、B的表达式只适用于纯电阻电路，D项表达式表示在非纯电阻电路中的输出功率，虚线框中不知道是哪种元件，功率P＝UI总是适用的，C选项正确．答案：C5.如图2所示，有一内电阻为4.4Ω的电解槽和一盏标有“110V60W”的灯泡串联后接在电压为220V的直流电路两端，灯泡正常发光，则()A．电解槽消耗的电功率为120WB．电解槽的发热功率为60W图2C．电解槽消耗的电功率为60WD．电路消耗的总功率为60W解析：灯泡能正常发光，说明电解槽和灯泡均分得110V电压，且干路电流I＝I灯＝A，则电解槽消耗的功率P＝P灯＝60W，C对，A错；电解槽的发热功率P热＝I2R内＝1.3W，B错；整个电路消耗的总功率P总＝220×W＝120W，D错．答案：C6．把六个相同的小灯泡接成如图3甲、乙所示的电路，调节变阻器使灯泡正常发光，甲、乙两电路所消耗的功率分别用P甲和P乙表示，则下列结论中正确的是()图3A．P甲＝P乙B．P甲＝3P乙C．P乙＝3P甲D．P乙>3P甲解析：设每个灯泡正常工作时的电流为I，则甲图中电路的总电流为3I，P甲＝12×3I＝36I，乙图中电路的总电流为I，P乙＝12×I＝12I，故有P甲＝3P乙，B正确．答案：B7．图4为甲、乙两灯泡的I－U图象，根据图象，计算甲、乙两灯泡并联在电压为220V的电路中，实际发光的功率约为()图4A．15W、30WB．30W、40WC．40W、60WD．60W、100W解析：由题图中可知：当U＝220V时，I甲＝0.18A，I乙＝0.27A．则P甲＝UI甲≈40W，P乙＝UI乙≈60W，故C选项正确．答案：C8．家用电热灭蚊器中电热部分的主要部件是PTC元件，PTC元件是由钛酸钡等半导体材料制成的电阻器，其电阻率与温度的关系如图5所示，由于这种特性，PTC元件具有发热、控温两重功能，对此以下说法中正确的是()A．通电后其功率先增大后减小图5B．通电后其功率先减小后增大C．当其产生的热量与散发的热量相等时，温度保持在T1～T2的某一值不变D．当其产生的热量与散发的热量相等时，温度保持在T1或T2不变解析：根据PTC元件的电阻率随温度变化的曲线可知，在0℃时，它的电阻较小，通入电流以后，随着温度的升高，其电阻率先变小后增大，那么它的功率先变大后变小．家用电热灭蚊器的温度应保持在T1至T2的某一值不变，这时候电路处于稳定状态，因为如果温度再升高，电阻率变大，导致电流变小，温度就会降下来；温度降低，电阻率减小，导致电流变大，温度又会升上去，所以本题正确答案为A、C.答案：AC9.如图6所示的电路中，输入电压U恒为12V，灯泡L上标有“6V,12W”字样，电动机线圈的电阻RM＝0.50Ω.若灯泡恰能正常发光，以下说法中正确的是()A．电动机的输入功率为12W图6B．电动机的输出功率为12WC．电动机的热功率为2.0WD．整个电路...
